6.4 Accès au menu de configuration via l'outil de
configuration
6.4.1 Configuration via interface et logiciel de configuration
FieldCare Device Setup pour PC
AVERTISSEMENT
L
Perte de la protection antidéflagrante en cas d'ouverture du boîtier
‣
L' a ppareil doit être configuré en dehors de la zone explosible.
Durant la configuration avec FieldCare, l' a ppareil peut prendre des états indéfinis ! Ceci
peut entraîner la commutation involontaire de sorties et relais.
Pour configurer l' a ppareil avec le logiciel FieldCare Device Setup, raccorder l' a ppareil au PC.
Un adaptateur d' i nterface spécial est nécessaire à cette fin : le Commubox FXA291.
Le connecteur à 4 broches du câble d' i nterface doit être branché dans l' e mbase
correspondante à l' i ntérieur de l' a ppareil et le connecteur USB doit être branché dans un
port USB libre du PC.
Raccordement de l'appareil
1

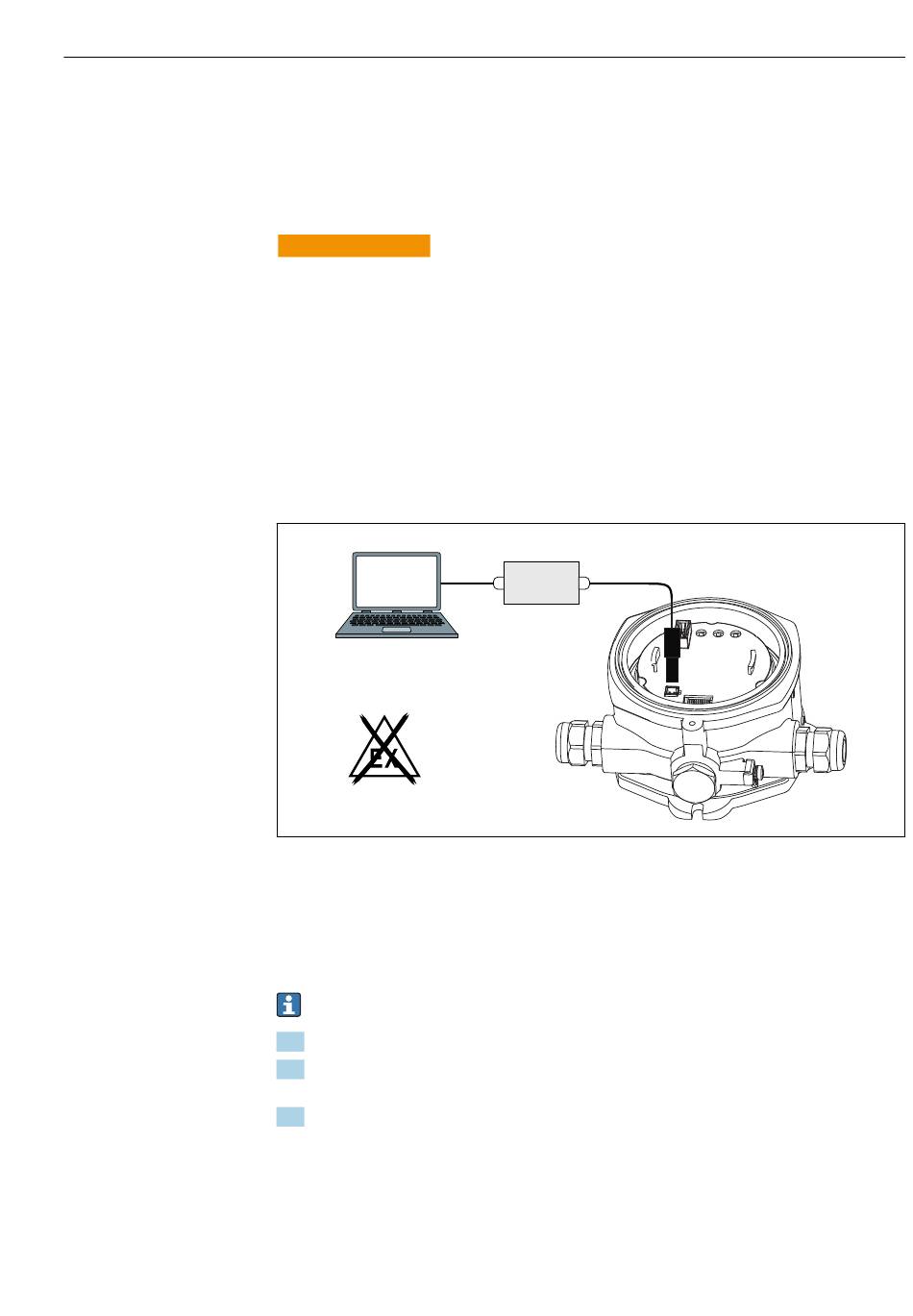

 10 Configuration de l' a fficheur de terrain à l' a ide d' u n adaptateur d' i nterface
1 Logiciel de configuration PC
2 Kit de configuration boîtier USB
3 Afficheur de terrain
Lors de la connexion de l' a ppareil, le DTM appareil (Device Type Manager) n' e st pas chargé
automatiquement dans FieldCare ; par conséquent, il faut ajouter l' a ppareil manuellement.
La configuration en ligne des paramètres n' e st pas possible pour le RIA14/16.
1. D' a bord ajouter le Comm-DTM "PCP (Readwin) TXU10/FXA291" à un projet vide.
2. Dans les paramètres Comm-DTM, régler la vitesse de transmission à 2 400 baud et
sélectionner le port COM utilisé.
3. Ajouter le DTM appareil "RIA14/16/Vx.xx.xx" au projet à l' a ide de la fonction "Add
device...".
2
USB
Options de configuration
3
A0051931
