12.3 Alimentation électrique
12.3.1

Affectation des bornes

Open Collector
1
2 +
-
3

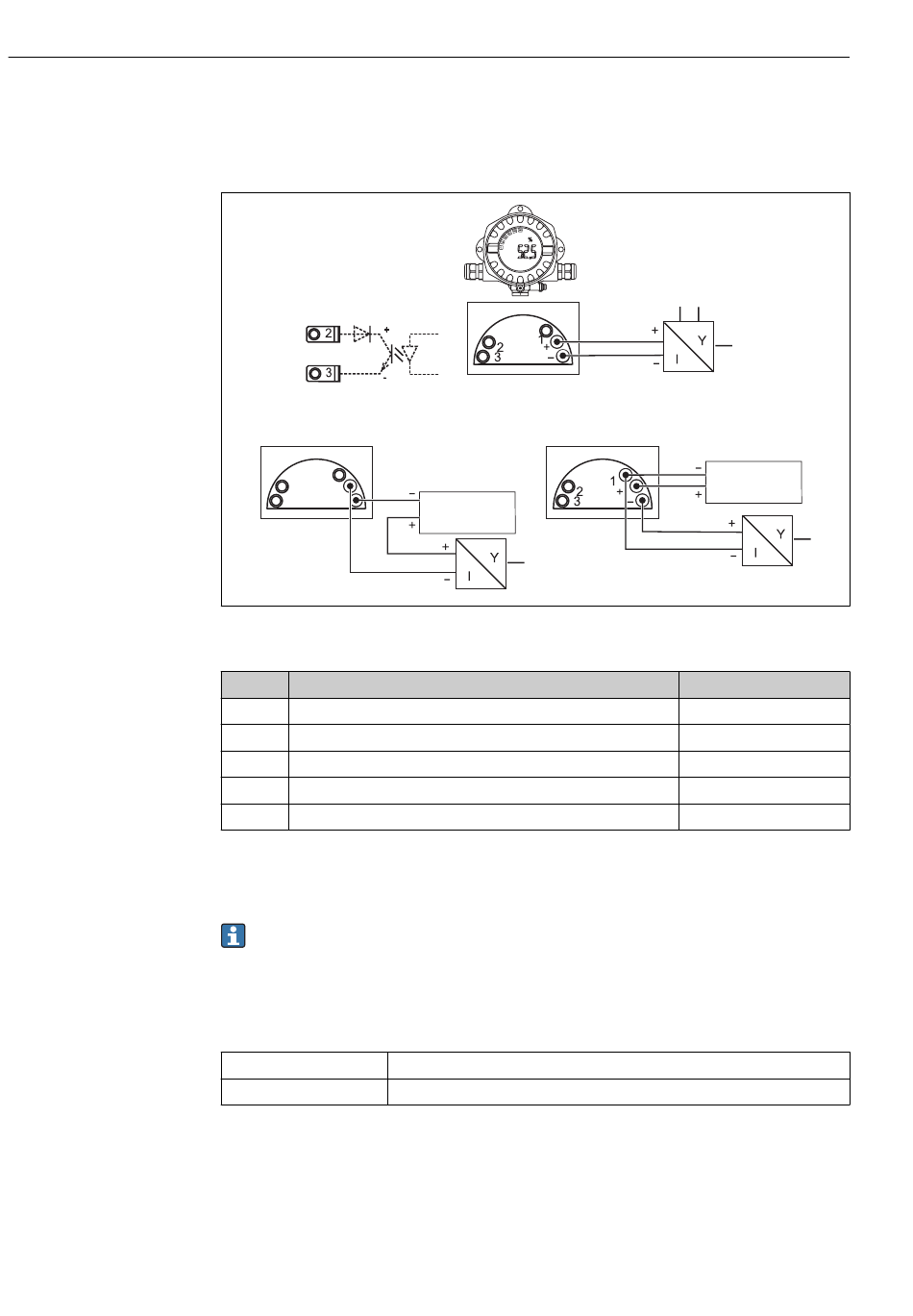

 12 Affectation des bornes de l' a fficheur de terrain
Borne Affectation des bornes
+ Signal de mesure (+) 4 ... 20 mA
- Signal de mesure (-) 4 ... 20 mA
1a, 1b Borne pour d' a utres instruments
2 Commutateur de seuil numérique (collecteur)
3 Commutateur de seuil numérique (émetteur)
12.3.2

Tension d'alimentation

La puissance est fournie via la boucle de courant 4 ... 20 mA.
L' a ppareil doit être alimenté uniquement par un bloc d' a limentation doté d' u n circuit à
énergie limitée, conformément à la norme UL/EN/IEC 61010-1, section 9.4 et aux
exigences du tableau 18.
12.3.3

Chute de tension

Chute de tension < 3,6 V à 3 ... 22 mA
Chute de tension max. < 6 V au courant de court-circuit max. 200 mA
12.3.4 Bornes
2
Câbles jusqu' à 2,5 mm (14 AWG) max. plus extrémité préconfectionnée
passive
loop power
supply
active
loop power
supply
Entrée et sortie
Entrée signal
Entrée signal
Borne de référence
Sortie tout ou rien
Sortie tout ou rien
