Options de configuration
46
8.5 Accès au menu de configuration via l'outil de
configuration
8.5.1 Raccordement de l'outil de configuration
Via protocole HART
Cette interface de communication est disponible dans les versions d' a ppareil avec une
sortie HART.
1

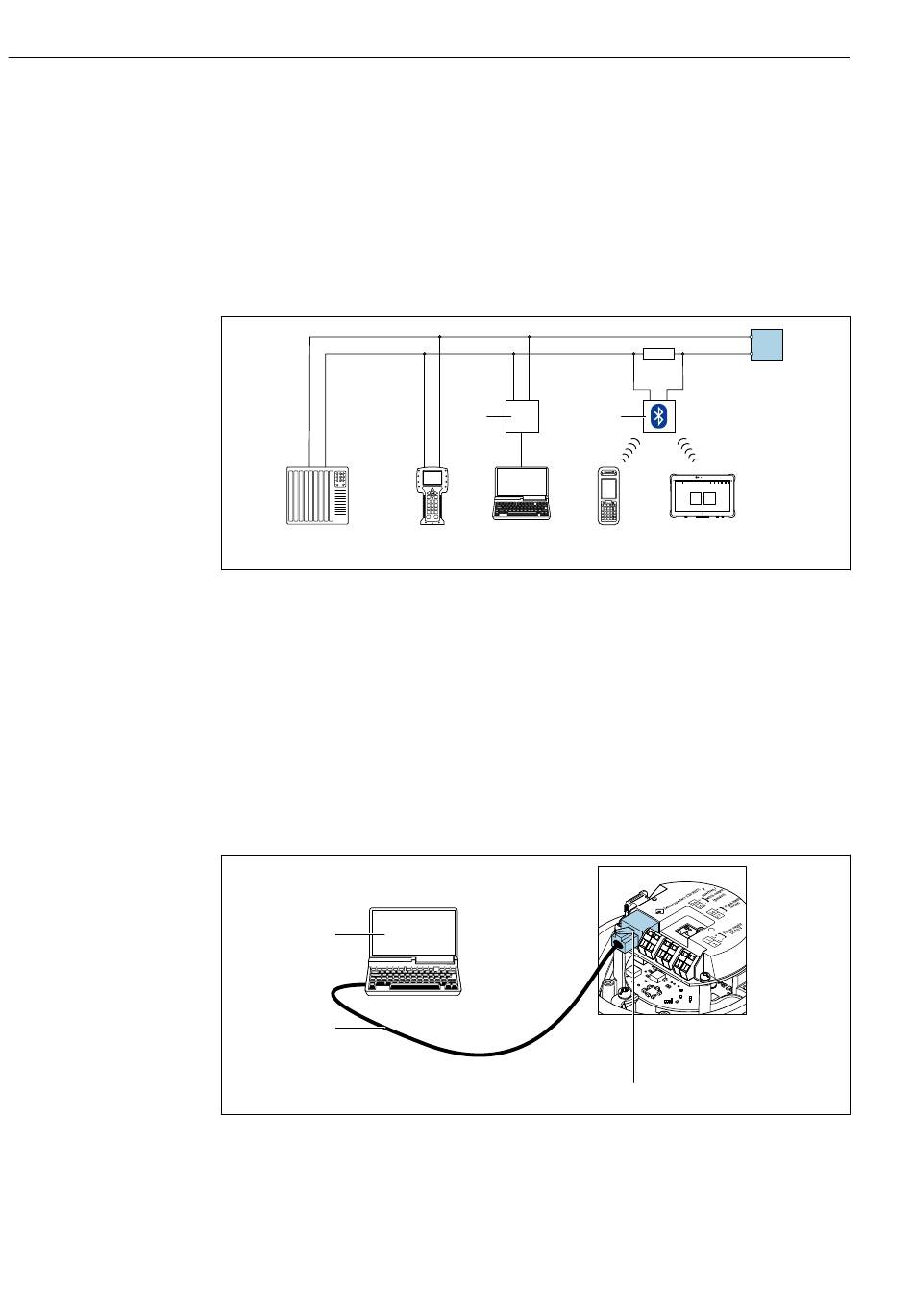

 17 Options pour la configuration à distance via protocole HART
1 Système numérique de contrôle commande (p. ex. API)
2 Field Communicator 475
3 Ordinateur avec outil de configuration (p. ex. FieldCare, AMS Device Manager, SIMATIC PDM)
4 Commubox FXA195 (USB)
5 Field Xpert SFX350 ou SFX370
6 Field Xpert SMT70
7 Modem VIATOR Bluetooth avec câble de raccordement
8 Transmetteur
Via l'interface service (CDI-RJ45)
HART
2
3
 18 Raccordement pour caractéristique de commande "Sortie", Option B : 4-20 mA HART, sortie impulsion/
fréquence/tor
1 Interface service (CDI-RJ45) de l' a ppareil de mesure avec accès au serveur web intégré
2 Ordinateur avec navigateur web (p. ex. Internet Explorer) pour un accès au serveur web intégré ou avec outil
de configuration "FieldCare" avec COM DTM "CDI Communication TCP/IP"
3 Câble de raccordement Ethernet standard avec connecteur RJ45
4
2 3
Proline Promass P 100 HART
8
7
5 6
1
