Montage
22
Les versions d' a ppareil suivantes sont recommandées pour les versions avec isolation
thermique :
• Version avec tube prolongateur pour l' i solation :
Caractéristique de commande "Option capteur", option CG avec un tube prolongateur de
105 mm (4,13 in).
• Version température étendue :
Caractéristique de commande "Matériau tube de mesure", option TD ou TG avec tube
prolongateur de 105 mm (4,13 in).
AVIS
Surchauffe de l'électronique en raison de l'isolation thermique !
‣
Position de montage recommandée : position de montage horizontale, boîtier du
transmetteur orienté vers le bas.
‣
Ne pas isoler le boîtier du transmetteur .
‣
Température maximale admissible à l' e xtrémité inférieure du boîtier du transmetteur :
80 °C (176 °F)
‣
En ce qui concerne l' i solation thermique avec un tube prolongateur exposé : nous
déconseillons l' i solation du tube prolongateur afin d' a ssurer une dissipation optimale de
la chaleur.

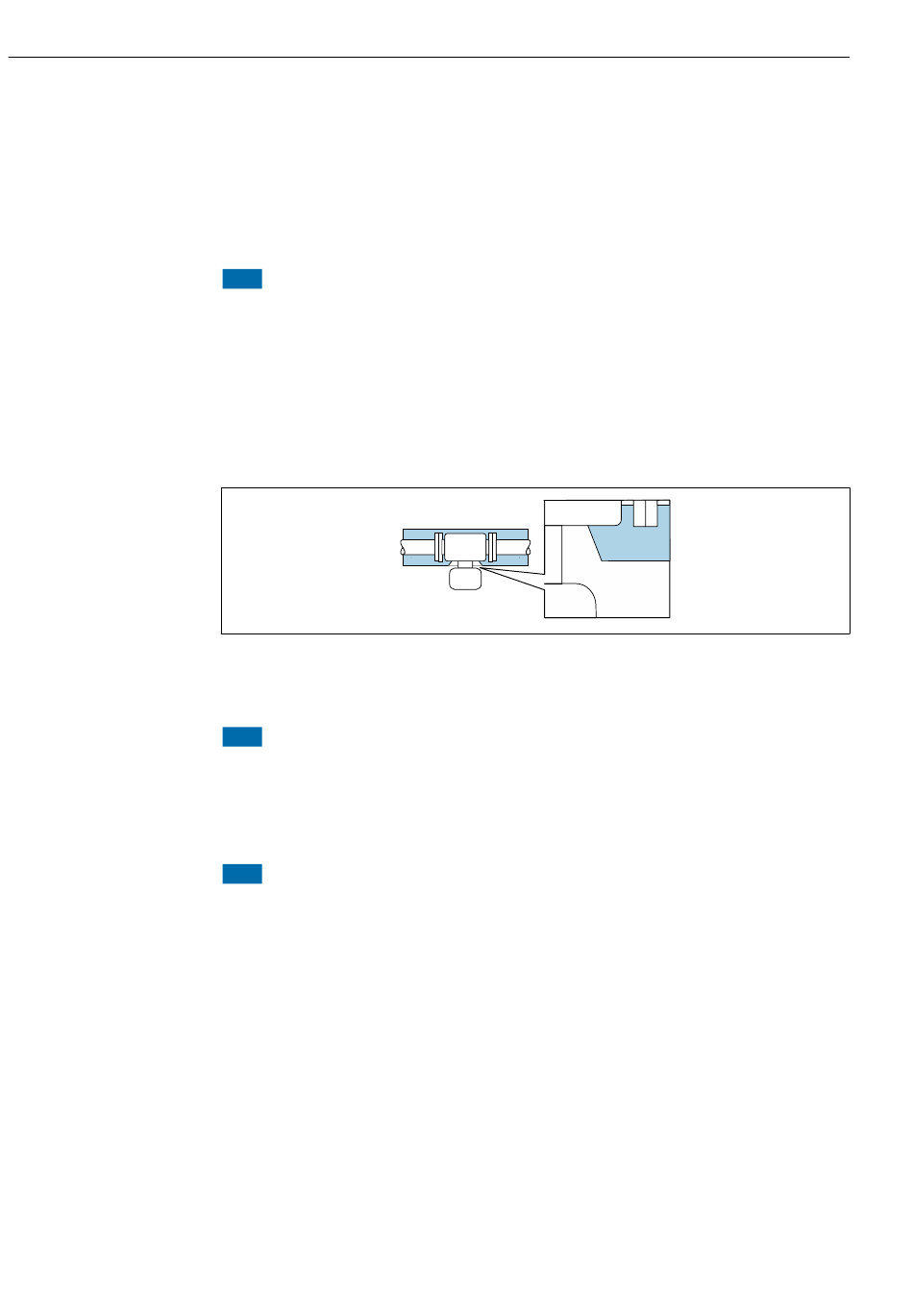

 6 Isolation thermique avec tube prolongateur exposé
Chauffage
AVIS
Surchauffe de l'électronique de mesure en raison d'une température ambiante trop
élevée !
‣
Respecter la température ambiante maximale admissible pour le transmetteur.
‣
En fonction de la température du produit, tenir compte des exigences relatives à la
position de montage de l' a ppareil.
AVIS
Risque de surchauffe en cas de chauffage
‣
S' a ssurer que la température à l' e xtrémité inférieure du boîtier du transmetteur ne
dépasse pas 80 °C (176 °F).
‣
Veiller à ce que la convection soit suffisante au col du transmetteur.
‣
S' a ssurer qu' u ne surface suffisamment grande du col du transmetteur reste dégagée. La
partie non recouverte sert à l' é vacuation de la chaleur et protège l' é lectronique de
mesure contre une surchauffe ou un refroidissement excessif.
‣
En cas d' u tilisation en zone explosible, tenir compte des consignes de la documentation
Ex spécifique à l' a ppareil. Pour plus d' i nformations sur les tableaux de températures,
voir la documentation séparée "Conseils de sécurité" (XA) pour l' a ppareil.
‣
Tenir compte des diagnostics de process "830 Température ambiante trop élevée" et
"832 Température de l' é lectronique trop élevée" si une surchauffe ne peut être exclue
sur la base d' u ne construction appropriée du système.
Proline Promass P 100 HART
A0034391
