Raccordement électrique
30
7.3 Raccordement de l'appareil de mesure
AVIS
Un raccordement incorrect compromet la sécurité électrique !
‣
Seul le personnel spécialisé dûment formé est autorisé à effectuer des travaux de
raccordement électrique.
‣
Respecter les prescriptions et réglementations nationales en vigueur.
‣
Respecter les règles de sécurité locales en vigueur sur le lieu de travail.
‣
Toujours raccorder le câble de terre de protection  avant de raccorder d' a utres câbles.
‣
En cas d' u tilisation en zone explosible, respecter les consignes de la documentation Ex
spécifique à l' a ppareil.
7.3.1 Raccorder le transmetteur
Le raccordement du transmetteur dépend des variantes de commande suivantes :
• Version de boîtier : compact ou ultracompact
• Variante de raccordement : connecteur ou bornes de raccordement
A
1

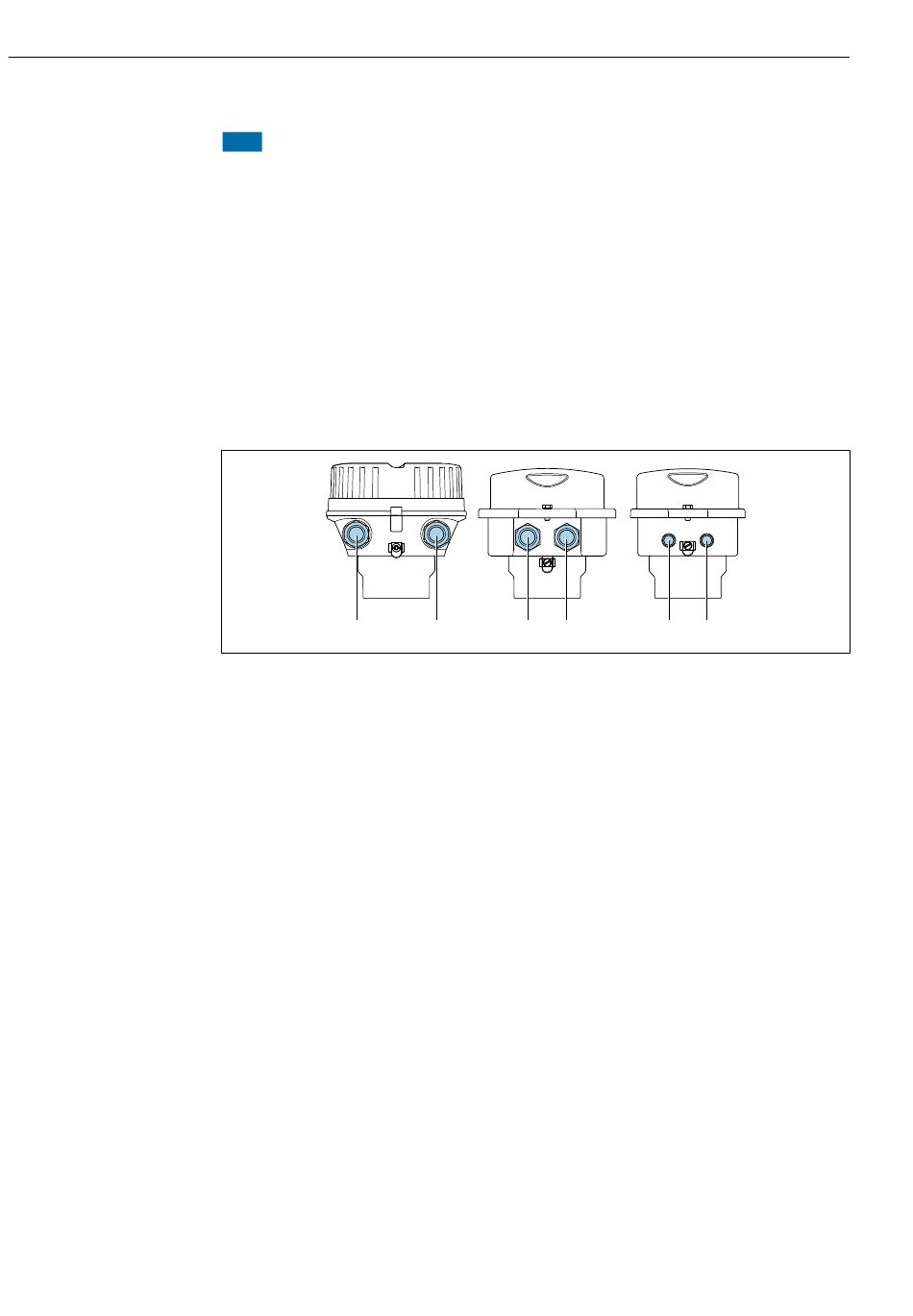

 8 Versions de boîtiers et variantes de raccordement
A Version de boîtier : compact, revêtu, aluminium
B Version de boîtier : compact, hygiénique, inox
1 Entrée de câble ou connecteur pour transmission du signal
2 Entrée de câble ou connecteur pour tension d' a limentation
C Version de boîtier : ultracompact, hygiénique, inox
3 Connecteur pour transmission du signal
4 Connecteur pour tension d' a limentation
B
2 1 2
Proline Promass P 100 HART
C
3 4
Endress+Hauser
A0016924
