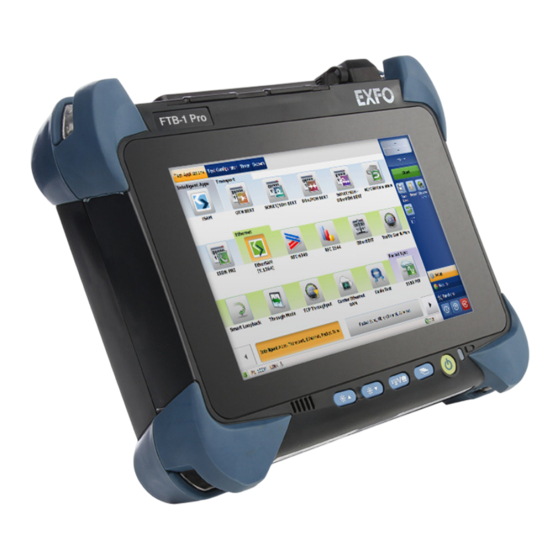

Page 1 Guide de l'utilisateur FTB-1v2 et FTB-1v2 Pro...
Page 2 Aucune licence, implicite ou autre, n'est concédée selon les termes du brevet d'EXFO. EXFO, en vertu de l'Organisation du Traité de l'Atlantique Nord (OTAN), est le 0L8C3. Les informations contenues dans cette publication sont sujettes à changer sans préavis.
Page 3 Table des matières Table des matières Informations réglementaires ....................vii 1 Présentation du FTB-1v2 et FTB-1v2 Pro ............. 1 Utilisation des modules FTB et FTBx ..................8 Description des témoins DEL ....................10 Description des boutons de fonction ..................13 Sources d'alimentation ......................14 Gestion automatique de la vitesse de ventilation ..............15...
Page 4 Table des matières 4 Configuration de votre FTB-1v2 et FTB-1v2 Pro ........73 Réglage de la luminosité .......................73 Réglage du volume du haut-parleur et du micro ..............74 Personnalisation de la fonctionnalité de clic droit ..............80 Activation ou désactivation de la connexion automatique ............84 Sélection des applications de démarrage ................89...
Page 5 ....................289 Remplacement des batteries (tous les modèles, à l'exception du boîtier double haute puissance) ....................294 Installation ou retrait du wattmètre/VFL ................300 Gestion des mises à jour Windows ..................307 Recyclage et mise au rebut ....................312 FTB-1v2 et FTB-1v2 Pro...
Page 6 Responsabilité ........................372 Exclusions ...........................372 Certification ........................373 Entretien et réparations ......................373 Centres d'entretien EXFO dans le monde ................375 A Data Types ....................377 Applicable Data Types for Input—IEEE 488.2 ..............378 Applicable Data Types for Output —IEEE 488.2 ..............387 Applicable Data Types for Input—SCPI ................397 Special Numeric Values Received on Output ...............398...
Page 7 L'équipement de test et de mesure électronique n'est pas tenu de se conformer aux normes FCC partie 15 sous-partie B aux États-Unis et ICES-003 au Canada. Toutefois, EXFO Inc. fait tout son possible pour assurer la conformité aux normes applicables.
Page 8 5.15 à 5.25 GHz et 5.470 à 5.75 GHz. Cet appareil est conforme avec l'article 15 des règles de la FCC.  Cet appareil est conforme aux normes RSS exemptes de licence  d'Innovation, Sciences and Economic Development Canada. viii FTB-1v2 et FTB-1v2 Pro...
Page 9 Note : Les informations telles que les numéros FCC et IC sont disponibles directement depuis Mini Toolbox X. Depuis la barre de boutons, appuyez , puis sélectionnez l'onglet Plate-forme. Les numéros sont indiqués sous Informations réglementaires. FTB-1v2 et FTB-1v2 Pro...
Page 10 Pour des informations détaillées, l'utilisateur final est invité à contacter les autorités nationales chargées de la gestion du spectre en France. Dans l'Union européenne, les basses fréquences 5.15 - 5.35 GHz sont réservées à une utilisation en intérieur uniquement. FTB-1v2 et FTB-1v2 Pro...
Page 11 à des sanctions. Déclaration européenne de conformité Par la présente, EXFO déclare que le type d'équipement radio avec « transmission à large bande » est en conformité avec la Directive européenne 2014/53/EU.
Page 13 Windows Embedded 8 Standard peuvent être mis à niveau vers Windows 10 IoT Entreprise grâce à l'achat d'une licence auprès de EXFO. FTB-1v2 Pro : Windows 10 IoT Entreprise ou Windows 8.1 Pro,  selon la date d'achat de l'appareil. Les appareils utilisant Windows 8.1 Pro peuvent être mis à...
Page 14 Présentation du FTB-1v2 et FTB-1v2 Pro Possibilités de fonctionnement multitâche  Accès à distance à votre appareil (via VNC ou le Bureau à distance)  Vous pouvez contrôler les modules et les instruments localement via le  logiciel Mini Toolbox X ou à distance par RS-232 ou Ethernet TCP/IP (en utilisant les commandes SCPI).
Page 15 Présentation du FTB-1v2 et FTB-1v2 Pro Panneau avant Écran tactile Haut-parleur intégré DEL de batterie Boutons de réglage de la Bouton marche/arrêt luminosité (sert également de DEL d'alimentation) Bouton de clavier/ Bouton de commutation d'application capture d'écran FTB-1v2 et FTB-1v2 Pro...
Page 16 Présentation du FTB-1v2 et FTB-1v2 Pro Panneau supérieur Modèle FTB (affiché en gris) Cache du compartiment à batterie (boîtier double haute puissance uniquement) Module FTBx (affiché en gris) Port casque/microphone Wattmètre et VFL (pour tout casque disponible dans le intégrés (en option) commerce et équipé...
Page 17 Présentation du FTB-1v2 et FTB-1v2 Pro Panneau droit Boîtier simple et Boîtier double et module FTB module FTB double profondeur simple profondeur Connecteur de l'adaptateur c.a./c.c. Prise de sécurité pour verrou Kensington FTB-1v2 et FTB-1v2 Pro...
Page 18 Présentation du FTB-1v2 et FTB-1v2 Pro Panneau gauche Boîtier double et Boîtier double module FTB double haute puissance profondeur Prise de sécurité pour verrou Kensington Connecteur de l'adaptateur c.a./c.c. FTB-1v2 et FTB-1v2 Pro...
Page 19 Présentation du FTB-1v2 et FTB-1v2 Pro Panneau arrière Tous les modèles, à l'exception du boîtier double haute puissance Support Boîtier double haute puissance Cache du compartiment à batterie Support FTB-1v2 et FTB-1v2 Pro...
Page 20 Présentation du FTB-1v2 et FTB-1v2 Pro Utilisation des modules FTB et FTBx Utilisation des modules FTB et FTBx Selon son modèle, votre appareil utilise soit des modules FTB, soit des modules FTBx (pas les deux). VERTISSEMENT Ne tentez pas de fixer un module FTB sur un boîtier simple ou ...
Page 21 Présentation du FTB-1v2 et FTB-1v2 Pro Utilisation des modules FTB et FTBx Les modules FTBx sont insérés dans l'appareil, alors que les modules FTB sont fixés à l'appareil. Pour savoir comment insérer ou retirer des modules, consultez Insertion et retrait des modules de test FTBx à la page 29 et Fixation et retrait des modules de test FTB à...
Page 22 Présentation du FTB-1v2 et FTB-1v2 Pro Description des témoins DEL Description des témoins DEL Deux témoins DEL situés sur le panneau avant de votre appareil vous fournissent des informations sur l'état de l'alimentation et des batteries. État Signification Verte L'appareil est allumé.
Page 23 Présentation du FTB-1v2 et FTB-1v2 Pro Description des témoins DEL État Signification Verte Les batteries sont entièrement chargées. Verte, Les batteries sont en cours de charge. clignotante Jaune, L'appareil et ses modules utiliseraient clignotante plus d'énergie que ce que les batteries peuvent fournir.
Page 24 Présentation du FTB-1v2 et FTB-1v2 Pro Description des témoins DEL État Signification Éteinte Le niveau de la batterie est supérieur au « seuil de batterie faible ». Jaune Niveau de batterie faible. Jaune, L'appareil et ses modules utiliseraient clignotante plus d'énergie que ce que les batteries (appareil non peuvent fournir.
Page 25 Présentation du FTB-1v2 et FTB-1v2 Pro Description des boutons de fonction Description des boutons de fonction Votre appareil est muni de boutons de fonction qui vous permettent d'accéder à certaines fonctionnalités à tout instant. Le tableau ci-dessous présente un aperçu de leur fonction.
Page 26 Présentation du FTB-1v2 et FTB-1v2 Pro Sources d'alimentation Sources d'alimentation Votre appareil fonctionne avec les sources d'alimentation suivantes : Adaptateur c.a./c.c. (connecté à la prise secteur standard—utilisation à  l'intérieur uniquement). Adaptateur pour allume-cigare disponible sur demande pour tous les modèles, à l'exception du boîtier double haute puissance.
Page 27 Si la température continue d'augmenter et atteint le seuil : votre appareil FTB-1v2 et FTB-1v2 Pro se met hors tension pour protéger à la fois le(s) module(s) et la plate-forme elle-même.
Page 28 Présentation du FTB-1v2 et FTB-1v2 Pro Options logicielles pour votre appareil Options logicielles pour votre appareil Les options logicielles suivantes sont proposées pour la plate-forme même. Nom de Description l'option Vous permet d'effectuer des tests Ping et Trace route. SMARTGPS Vous permet de récupérer les informations...
Page 29 Présentation du FTB-1v2 et FTB-1v2 Pro Enregistrement du produit Enregistrement du produit Vous pouvez maintenant enregistrer vos nouveaux produits EXFO en ligne ou directement depuis votre appareil (si ce dernier est connecté à Internet) et bénéficier de toutes les opportunités possibles d'optimisation des performances.
Page 30 Présentation du FTB-1v2 et FTB-1v2 Pro Conventions Conventions Avant d'utiliser le produit décrit dans le présent guide, vous devez connaître les conventions suivantes : VERTISSEMENT Indique un danger potentiel susceptible d'entraîner la mort ou des blessures graves. Ne poursuivez pas l'opération à moins d'avoir compris les conditions requises et de les respecter.
Page 31 être compromise. VERTISSEMENT Veuillez utiliser uniquement des accessoires conçus pour votre appareil et agréés par EXFO. Veuillez vous référer aux caractéristiques techniques ou contacter EXFO pour obtenir une liste complète des accessoires disponibles pour votre appareil. FTB-1v2 et FTB-1v2 Pro...
Page 32 MPORTANT Vous trouverez d'autres consignes de sécurité concernant votre appareil tout au long de cette documentation, en fonction de l'opération à effectuer. Veillez à lire attentivement les consignes de sécurité qui s'appliquent à votre situation. FTB-1v2 et FTB-1v2 Pro...
Page 33 L'appareil est équipé d'une borne de terre (masse). L'appareil est équipé d'une borne de conducteur de protection. L'appareil est équipé d'une borne de châssis ou de cadre. Sous tension (alimentation) Hors tension (alimentation) Sous tension/Hors tension (alimentation) Fusible FTB-1v2 et FTB-1v2 Pro...
Page 34 VFL. Les modules que vous utilisez avec votre appareil peuvent appartenir à différentes classes de laser. Veuillez vous référer au guide de l'utilisateur ou à l'aide en ligne des différents modules pour obtenir des informations exactes. FTB-1v2 et FTB-1v2 Pro...
Page 35 Note : Il n'est pas nécessaire de retirer les batteries avant d'insérer ou d'enlever un wattmètre ou un VFL (localisateur visuel de défauts), mais veillez à bien suivre les instructions fournies dans la documentation utilisateur. FTB-1v2 et FTB-1v2 Pro...
Page 36 Sauf indications contraires, toutes les interfaces sont prévues  pour être connectées uniquement à des circuits à très basse tension de sécurité (SELV). Les condensateurs de l'appareil peuvent être chargés même si  celui-ci n'est plus alimenté en courant. FTB-1v2 et FTB-1v2 Pro...
Page 37 VERTISSEMENT Utilisez uniquement l'adaptateur c.a./c.c. décrit et certifié fourni  par EXFO avec votre appareil. Il assure une isolation renforcée entre le primaire et le secondaire, et est adapté au pays dans lequel l'appareil est vendu. Tous les modèles, à l'exception du boîtier double haute ...
Page 38 5000 m (16405 pi) (appareil fonctionnant sur piles)  Degré de pollution 2 (appareil branché à une source d'alimentation  externe) 3 (appareil fonctionnant sur batteries)  Catégorie de surtension Appareil : I  Adaptateur c.a./c.c. : II  FTB-1v2 et FTB-1v2 Pro...
Page 39  les valeurs d'altitude et d'humidité relatives de certains modules peuvent différer de celles spécifiées pour votre plateforme. Dans ce cas, assurez-vous de toujours respecter les conditions les plus restrictives (pour le module ou la plate-forme). FTB-1v2 et FTB-1v2 Pro...
Page 41 Pour éviter d'endommager votre appareil, utilisez-le  uniquement avec les modules approuvés par EXFO. FTB-1v2 et FTB-1v2 Pro...
Page 42 Prise en main de votre appareil Insertion et retrait des modules de test FTBx Pour insérer un module FTBx dans le FTB-1v2 et FTB-1v2 Pro : 1. Placez l'appareil de manière à ce que son panneau avant soit face à...
Page 43 Insertion et retrait des modules de test FTBx 3. Insérez les bords saillants du module dans les rainures de l'emplacement de module du réceptacle. 4. Poussez complètement le module au bas de l'emplacement, jusqu'à la butée. FTB-1v2 et FTB-1v2 Pro...
Page 44 Si l'appareil est déjà sous tension, le module est détecté automatiquement après l'insertion (inutile de redémarrer l'appareil). Si l'appareil est éteint, le module sera détecté lors de la séquence de démarrage la prochaine fois que vous mettrez l'appareil sous tension. FTB-1v2 et FTB-1v2 Pro...
Page 45 Prise en main de votre appareil Insertion et retrait des modules de test FTBx Pour retirer un module FTBx du FTB-1v2 ou FTB-1v2 Pro : 1. Dans Mini ToolBox X, cliquez sur le bouton ISE EN GARDE Une fois que vous avez appuyé sur le bouton , attendez que l'état du module passe à...
Page 46 4. Tenez le module par ses côtés ou par les vis de fixation (PAS par les connecteurs) et extrayez-le. Note : Les vis de fixation peuvent être utilisées comme poignées pour extraire le module en toute sécurité. FTB-1v2 et FTB-1v2 Pro...
Page 47 VERTISSEMENT Pour éviter les chocs électriques, mettez toujours hors tension  (arrêt) l'appareil FTB-1v2 ou FTB-1v2 Pro, et débranchez-le de sa source d'alimentation externe AVANT de retirer tout module. Ne retirez jamais de module lorsque l'appareil est allumé. Il en ...
Page 48 Prise en main de votre appareil Fixation et retrait des modules de test FTB Pour fixer un module FTB au FTB-1v2 ou FTB-1v2 Pro : 1. Positionnez le module de manière à ce que son panneau arrière repose sur une surface plane, comme une table. Vous devriez voir la batterie.
Page 49 Connecteur homologue 4. Tout en maintenant fermement ensemble le panneau avant et le module, retournez l'appareil et placez-le de manière à ce que le panneau avant repose sur une surface plane telle qu'une table. FTB-1v2 et FTB-1v2 Pro...
Page 50 Cela permettra de fixer le module dans la position adéquate. Tournez les vis de fixation dans le sens des aiguilles d'une montre Lorsque vous mettez l'appareil sous tension, le module est automatiquement détecté au cours de la séquence de démarrage. FTB-1v2 et FTB-1v2 Pro...
Page 51 Prise en main de votre appareil Fixation et retrait des modules de test FTB Pour retirer un module du FTB-1v2 ou FTB-1v2 Pro : 1. Mettez votre appareil hors tension (arrêt) et débranchez-le de la prise secteur. 2. Positionnez l'appareil de manière à ce que son panneau avant repose sur une surface plane, comme une table.
Page 52 4. Tout en maintenant fermement ensemble le panneau avant et le module, retournez l'appareil et placez-le de manière à ce que le module (panneau arrière) repose sur une surface plane telle qu'une table. 5. Maintenez le panneau avant par ses extrémités et soulevez-le. FTB-1v2 et FTB-1v2 Pro...
Page 53 à votre appareil. Vous pouvez également tenir l'appareil avec la dragonne fournie. Note : Le support garantit une stabilité optimale de l'appareil durant vos tests. Pour positionner l'appareil à l'aide du support : Sortez le support. FTB-1v2 et FTB-1v2 Pro...
Page 54 (voir le chapitre correspondant pour plus d'informations). Une fois que vous avez accepté tous les contrats de licence et confirmé avoir lu les consignes de sécurité, la fenêtre principale s'affiche. Pour mettre l'appareil sous tension : Appuyez sur le bouton marche/arrêt. FTB-1v2 et FTB-1v2 Pro...
Page 55 10 secondes. Par défaut, votre appareil s'éteint lorsque vous appuyez sur le bouton d'alimentation. Toutefois, vous pouvez configurer votre appareil afin qu'il exécute une autre action lorsque vous appuyez sur le bouton d'alimentation. FTB-1v2 et FTB-1v2 Pro...
Page 56 1. À partir du côté droit de l'écran, balayez avec votre doigt vers la gauche pour afficher la barre d'icônes. Pour plus d'informations, reportez-vous à la section concernant l'utilisation de Windows 8.1 Pro ou Windows Embedded 8 Standard. 2. Appuyez sur Paramètres > Alimentation > Arrêter. FTB-1v2 et FTB-1v2 Pro...
Page 57 Mise hors tension de l'appareil Pour définir la fonction du bouton d'alimentation : 1. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. 2. Appuyez sur Panneau de configuration. 3. Appuyez sur Matériel et audio. FTB-1v2 et FTB-1v2 Pro...
Page 58 Prise en main de votre appareil Mise hors tension de l'appareil 4. Sous Options d'alimentation, appuyez sur Modifier le comportement des boutons d'alimentation. 5. Appuyez sur Modifier des paramètres actuellement non disponibles. FTB-1v2 et FTB-1v2 Pro...
Page 59 (l'option Arrêter est sélectionnée par défaut dans les deux cas). 7. Appuyez sur Enregistrer les modifications pour confirmer les modifications et revenir à la fenêtre Options d'alimentation. FTB-1v2 et FTB-1v2 Pro...
Page 60 Désactivez cette case si vous préférez que votre appareil ne redémarre pas automatiquement après le rétablissement de l'alimentation c.a. 4. Appuyez sur OK pour confirmer les modifications et revenir à la fenêtre Paramètres système. FTB-1v2 et FTB-1v2 Pro...
Page 61 CLUF lié à votre appareil et vos instruments. Note : Pour pouvoir utiliser l'appareil, vous devez accepter tous les CLUF (de Microsoft et d'EXFO) et confirmer que vous avez lu les informations de sécurité. Pour configurer votre appareil au premier démarrage : 1.
Page 62 Prise en main de votre appareil Configuration de votre appareil au premier démarrage 4. Lorsque l'assistant EXFO apparaît, suivez les instructions affichées à l'écran. 5. Appuyez sur Terminer pour fermer l'assistant et commencer à travailler. FTB-1v2 et FTB-1v2 Pro...
Page 63 Note : Si Mini Toolbox X a été envoyé dans la zone de notification, effectuez un clic droit à cet endroit sur l'icône , puis sélectionnez Rétablir Mini ToolBox X. Pour quitter Mini Toolbox X : Appuyez sur FTB-1v2 et FTB-1v2 Pro...
Page 64 État du module (voir Comprendre les états du module à la page 53) Module inséré ou fixé Applications spécifiques au module 2. Sur la ligne correspondant au module souhaité, appuyez sur l'icône de l'application que vous voulez utiliser. FTB-1v2 et FTB-1v2 Pro...
Page 65 Au démarrage de l'application du module  correspondant. Lorsque le module est contrôlé depuis des  applications externes telles que EXFO Remote ToolBox. Éjection Note : Cet état s'applique uniquement aux modules FTBx. Le module est préparé pour être retiré en toute sécurité...
Page 66 à « Safe to remove » (peut être retiré en toute sécurité). Vous aurez alors le choix entre retirer ce module de l'appareil ou le reconnecter. Si vous utilisez un module FTB :  Redémarrez votre appareil. FTB-1v2 et FTB-1v2 Pro...
Page 67 2. Sur le panneau avant de l'appareil, appuyez sur le bouton Dans la barre de tâches, appuyez sur l'icône du clavier tactile (située à gauche de l'horloge). 3. Saisissez les données requises. 4. Fermez le clavier une fois la saisie des données terminée. FTB-1v2 et FTB-1v2 Pro...
Page 68 Utilisation avec Windows 8.1 Pro ou Windows Embedded 8 Standard Si vous n'êtes pas familier avec Windows 8.1 Pro (FTB-1v2 Pro) ou Windows Embedded 8 Standard (FTB-1v2), nous vous invitons à visiter le site Web de Microsoft pour accéder à des didacticiels et obtenir des informations sur les fonctionnalités et les concepts de ce système...
Page 69 Balayage vers la gauche : pour afficher la barre de charmes, qui est  une barre d'outils spéciale vous donnant accès à de nombreux outils et réglages. À partir du bord droit de l'écran, balayez avec votre doigt vers la gauche. FTB-1v2 et FTB-1v2 Pro...
Page 70 À l'emplacement où vous voulez effectuer un clic droit, à l'aide du stylet fourni ou d'un autre dispositif adéquat, appuyez sur l'écran pendant quelques secondes jusqu'à ce que le menu contextuel apparaisse. Pour masquer le menu contextuel sans effectuer aucune action, appuyez n'importe où à l'extérieur du menu. FTB-1v2 et FTB-1v2 Pro...
Page 71 EXFO Apps). Note : Votre appareil doit pouvoir accéder à Internet pour utiliser EXFO Software Update. Note : Si vous souhaitez mettre à jour des applications Microsoft ou des fonctionnalités Windows, consultez la section relative aux mises à...
Page 72 4. Sur votre appareil, depuis le Bureau Windows, appuyez deux fois sur l'icône EXFO Software Update pour démarrer l'application correspondante. 5. Dans l'outil EXFO Software Update, appuyez sur le bouton pour démarrer le processus. 6. Suivez les instructions à l'écran.
Page 73 été activées pour vous. Cependant, si vous achetez d'autres options par la suite, vous devrez vous-même les activer. Avant de pouvoir activer les options, vous devez contacter EXFO et fournir les informations suivantes : Numéro du bon de commande des nouvelles options achetées ...
Page 74 2. Copiez le fichier clé sur la clé USB. 3. Déconnectez la clé USB de l'ordinateur et connectez-la à votre appareil. 4. Dans la fenêtre principale, appuyez sur le bouton Paramètres système puis appuyez sur Options Activation (Activation d'options). FTB-1v2 et FTB-1v2 Pro...
Page 75 8. Appuyez sur OK pour fermer le message de confirmation, puis sur Fermer pour quitter. Note : À ce stade, si vous avez utilisé une clé USB pour copier votre fichier clé, vous pouvez la retirer, car vous n'en aurez pas besoin pour utiliser vos nouvelles options. FTB-1v2 et FTB-1v2 Pro...
Page 76 Microsoft, vous ne pouvez installer que des logiciels antivirus et des applications fournies par EXFO. Quel que soit le cas, EXFO ne fournit aucune assistance à l'installation, à l'utilisation ni au dépannage de logiciel tiers. Si vous avez besoin d'aide, veuillez vous référer à l'assistance technique ou à...
Page 77 Raccordez votre verrou à la prise de sécurité située sur le panneau latéral de votre appareil. Panneau droit Panneau gauche Panneau gauche Boîtier simple et module Boîtier double et Boîtier double haute FTB profondeur simple module FTB double puissance profondeur FTB-1v2 et FTB-1v2 Pro...
Page 78 Vous pouvez utiliser des périphériques composites qui composite permettent de transmettre des informations à votre appareil selon plusieurs moyens (par exemple, combinaisons de clavier et de souris). Concentrateur Ce périphérique vous sera particulièrement utile si vous avez besoin de ports USB supplémentaires. FTB-1v2 et FTB-1v2 Pro...
Page 79 Note : Il n'est pas nécessaire de mettre l'appareil hors tension avant de connecter le périphérique USB. Le logiciel détectera automatiquement sa présence. Votre périphérique est automatiquement reconnu et immédiatement utilisable (à condition qu'il utilise les pilotes déjà disponibles sur votre appareil). FTB-1v2 et FTB-1v2 Pro...
Page 80 Pour éviter d'endommager votre carte microSD, évitez de  toucher sa partie en or. IMPORTANT Veillez à toujours insérer ou retirer la carte microSD alors que l'appareil est complètement éteint (arrêt). Sinon, la clé microSD risque de ne pas être détectée correctement. FTB-1v2 et FTB-1v2 Pro...
Page 81 Si une flèche est imprimée sur votre carte, elle devrait pointer vers le bas. Bord lisse de la carte Flèche de direction FTB-1v2 et FTB-1v2 Pro...
Page 82 Insertion et retrait de cartes microSD 3. Faites glisser la carte dans l'emplacement pour carte microSD de l'appareil, puis poussez-là à fond vers le bas de l'emplacement pour carte. La carte microSD peut maintenant être utilisée. FTB-1v2 et FTB-1v2 Pro...
Page 83 Pour retirer une carte microSD de votre appareil : 1. Localisez l'emplacement pour carte microSD dans le panneau supérieur de votre appareil. Emplacement pour carte microSD 2. Retirez la carte de l'emplacement pour carte microSD de l'appareil. FTB-1v2 et FTB-1v2 Pro...
Page 84 (voir Transfert de données à l'aide de la technologie Bluetooth à la page 158). Partager des fichiers entre votre appareil et des ordinateurs  ® compatibles avec la technologie Bluetooth (voir Transfert de données à l'aide de la technologie Bluetooth à la page 158). FTB-1v2 et FTB-1v2 Pro...
Page 85 Configuration de votre FTB-1v2 et FTB-1v2 Pro Réglage de la luminosité Vous avez peut-être envie de régler vous-même la luminosité de l'écran pour vous adapter au mieux à votre environnement de travail ou à vos préférences. Les valeurs sont conservées en mémoire même lorsque vous mettez l'appareil hors tension.
Page 86 Configuration de votre FTB-1v2 et FTB-1v2 Pro Réglage du volume du haut-parleur et du micro Réglage du volume du haut-parleur et du micro Votre appareil est équipé d'un haut-parleur intégré, mais vous pouvez aussi connecter un casque. Pour une meilleure adaptation à votre environnement de travail, vous pouvez régler le volume du haut-parleur, des écouteurs ou du micro.
Page 87 Configuration de votre FTB-1v2 et FTB-1v2 Pro Réglage du volume du haut-parleur et du micro 3. Appuyez sur Centre de mobilité Windows. 4. Déplacez le curseur Volume en fonction du niveau sonore souhaité. Note : Vous pouvez également accéder au curseur du niveau sonore en appuyant sur l'icône...
Page 88 Configuration de votre FTB-1v2 et FTB-1v2 Pro Réglage du volume du haut-parleur et du micro Pour régler le volume du micro : 1. Assurez-vous que votre casque est connecté au port audio situé sur le panneau supérieur de l'appareil. Port de casque/micro (pour connecteur de 3,5 mm) 2.
Page 89 Configuration de votre FTB-1v2 et FTB-1v2 Pro Réglage du volume du haut-parleur et du micro 4. Appuyez sur Matériel et audio. 5. Dans Son, appuyez sur Gérer les périphériques audio. FTB-1v2 et FTB-1v2 Pro...
Page 90 Configuration de votre FTB-1v2 et FTB-1v2 Pro Réglage du volume du haut-parleur et du micro 6. Sélectionnez l'onglet Enregistrement. 7. Assurez-vous que votre micro est sélectionné, puis appuyez sur Propriétés. FTB-1v2 et FTB-1v2 Pro...
Page 91 Configuration de votre FTB-1v2 et FTB-1v2 Pro Réglage du volume du haut-parleur et du micro 8. Dans l'onglet Niveaux, déplacez les curseurs en fonction des réglages souhaités. Si le son provenant de votre micro est trop faible, vous pouvez également ajuster le niveau Boost.
Page 92 Configuration de votre FTB-1v2 et FTB-1v2 Pro Personnalisation de la fonctionnalité de clic droit Personnalisation de la fonctionnalité de clic droit Par défaut, vous pouvez effectuer une action « appuyer longuement », qui correspond au clic droit sur votre écran tactile (voir Clic droit sur l'écran tactile à...
Page 93 Configuration de votre FTB-1v2 et FTB-1v2 Pro Personnalisation de la fonctionnalité de clic droit 3. Appuyez sur Matériel et audio. 4. Appuyez sur Stylet et fonction tactile. FTB-1v2 et FTB-1v2 Pro...
Page 94 Configuration de votre FTB-1v2 et FTB-1v2 Pro Personnalisation de la fonctionnalité de clic droit 5. Dans la liste, sélectionnez Appuyer longuement. 6. Appuyez sur Paramètres. 7. Si vous souhaitez utiliser la fonctionnalité de clic droit sur votre appareil, cochez la case Activer le mode Appuyer longuement lors d’un clic avec le bouton droit.
Page 95 Configuration de votre FTB-1v2 et FTB-1v2 Pro Personnalisation de la fonctionnalité de clic droit 8. Si vous souhaitez modifier le temps de réaction du clic droit, déplacez les curseurs Vitesse et Durée pour ajuster la configuration en fonction de vos besoins.
Page 96 Configuration de votre FTB-1v2 et FTB-1v2 Pro Activation ou désactivation de la connexion automatique Activation ou désactivation de la connexion automatique Note : Seuls les utilisateurs de type administrateur sont autorisés à activer ou à désactiver la fonction de connexion automatique.
Page 97 Configuration de votre FTB-1v2 et FTB-1v2 Pro Activation ou désactivation de la connexion automatique MPORTANT Le nom utilisateur et le mot de passe spécifiés pour la connexion automatique doivent correspondre à ceux d'un compte utilisateur existant. Vous pouvez créer des comptes d'utilisateur ou modifier des mots de passe dans la fenêtre Comptes.
Page 98 Configuration de votre FTB-1v2 et FTB-1v2 Pro Activation ou désactivation de la connexion automatique 3. Dans la fenêtre Comptes d'utilisateurs, décochez la case Les utilisateurs doivent entrer un nom d’utilisateur et un mot de passe pour utiliser cet ordinateur. 4. Appuyez sur OK pour confirmer l'opération.
Page 99 Configuration de votre FTB-1v2 et FTB-1v2 Pro Activation ou désactivation de la connexion automatique 5. Indiquez le nom d'utilisateur (compte) de votre choix et le mot de passe correspondant. 6. Appuyez sur OK pour confirmer et revenir à la fenêtre Paramètres système.
Page 100 Configuration de votre FTB-1v2 et FTB-1v2 Pro Activation ou désactivation de la connexion automatique 3. Dans la fenêtre Comptes d'utilisateurs, cochez la case Les utilisateurs doivent entrer un nom d’utilisateur et un mot de passe pour utiliser cet ordinateur. 4. Appuyez sur OK pour confirmer et revenir à la fenêtre Paramètres système.
Page 101 Configuration de votre FTB-1v2 et FTB-1v2 Pro Sélection des applications de démarrage Sélection des applications de démarrage La première fois que vous allumez votre appareil, Mini Toolbox X s'ouvre. Vous pouvez configurer votre appareil afin qu'il démarre automatiquement certaines des applications disponibles dès l'ouverture de Mini Toolbox X.
Page 102 Configuration de votre FTB-1v2 et FTB-1v2 Pro Sélection des applications de démarrage 3. Dans Applications de modules ou Autres applications, sélectionnez les applications que vous souhaitez démarrer automatiquement en cochant les cases correspondantes. 4. Appuyez sur OK pour confirmer les nouveaux paramètres. Appuyez sur Annuler pour sortir sans appliquer les nouveaux paramètres.
Page 103 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des imprimantes réseau Configuration des imprimantes réseau Votre appareil peut fonctionner avec des imprimantes branchées par USB (locales) ou réseau (vous aurez peut-être besoin d'installer des pilotes spécifiques sur votre appareil). Pour plus de renseignements sur la connexion par USB des imprimantes, consultez Utilisation d'un clavier, d'une souris ou d'autres périphériques...
Page 104 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des imprimantes réseau 3. Dans Matériel et audio, appuyez sur Afficher les périphériques et imprimantes. 4. Appuyez sur Ajouter une imprimante. 5. Suivez les instructions à l'écran. FTB-1v2 et FTB-1v2 Pro...
Page 105 Configuration de votre FTB-1v2 et FTB-1v2 Pro Sélection de la langue de travail Sélection de la langue de travail Vous pouvez afficher l'interface utilisateur dans une des langues disponibles. La disponibilité des langues dépend du groupe de langues qui a été installé...
Page 106 Configuration de votre FTB-1v2 et FTB-1v2 Pro Sélection de la langue de travail Pour sélectionner une nouvelle langue : 1. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. 2. Appuyez sur Panneau de configuration. 3. Dans Horloge, langue, et région, appuyez sur Ajouter une langue.
Page 107 Configuration de votre FTB-1v2 et FTB-1v2 Pro Sélection de la langue de travail 4. Sélectionnez la langue souhaitée dans la liste. 5. Appuyez sur Options. 6. Si vous souhaitez sélectionner une autre disposition de clavier que celle ajoutée par défaut, procédez comme suit.
Page 108 Configuration de votre FTB-1v2 et FTB-1v2 Pro Sélection de la langue de travail 6b. Sélectionnez la disposition de clavier de votre choix, puis appuyez sur Ajouter. FTB-1v2 et FTB-1v2 Pro...
Page 109 Configuration de votre FTB-1v2 et FTB-1v2 Pro Sélection de la langue de travail 7. Dans Langue d’affichage de Windows, appuyez sur En faire la langue principale. 8. Lorsque l'application vous demande de vous déconnecter, appuyez sur Se déconnecter maintenant. 9. Une fois que vous voyez apparaître l'écran de verrouillage, balayez avec votre doigt vers le bas pour afficher les comptes utilisateur.
Page 110 Configuration de votre FTB-1v2 et FTB-1v2 Pro Sélection de la langue de travail Pour passer d'une langue de saisie disponible à une autre : 1. Dans la barre de tâches, appuyez sur le code de langue pour afficher la liste des langues de saisie disponibles.
Page 111 Configuration de votre FTB-1v2 et FTB-1v2 Pro Sélection de la langue de travail Pour télécharger des packs de langue : 1. Assurez-vous que votre appareil peut accéder à Internet. 2. Dans la fenêtre principale, appuyez sur le bouton Paramètres système.
Page 112 Configuration de votre FTB-1v2 et FTB-1v2 Pro Sélection de la langue de travail 5. Appuyez sur Ajouter une langue. 6. Parcourez la liste des langues et sélectionnez celle que vous souhaitez utiliser. 7. Appuyez sur Ouvrir pour accéder à la liste des sous-catégories de langue.
Page 113 Configuration de votre FTB-1v2 et FTB-1v2 Pro Sélection de la langue de travail 8. Sélectionnez la sous-catégorie de langue de votre choix, puis appuyez sur Ajouter. FTB-1v2 et FTB-1v2 Pro...
Page 114 Configuration de votre FTB-1v2 et FTB-1v2 Pro Sélection de la langue de travail 9. Sélectionnez la langue souhaitée dans la liste. 10. Appuyez sur Options. 11. Appuyez sur Télécharger et installer le module linguistique. 12. Lorsque l'application vous y invite, autorisez l'installation en appuyant sur Oui.
Page 115 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des formats de date et d'heure Configuration des formats de date et d'heure Par défaut, les dates (courtes et longues) et les heures sont affichées dans les formats associés au format de langue global (zone). L'heure peut être affichée sur 12 ou 24 heures.
Page 116 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des formats de date et d'heure 3. Dans Horloge, langue, et région, appuyez sur Modifier les formats de date, d’heure, ou de nombre. 4. Optimisez les paramètres selon vos besoins. 5. Appuyez sur Appliquer pour confirmer votre choix, puis sur OK pour fermer la fenêtre.
Page 117 Configuration de votre FTB-1v2 et FTB-1v2 Pro Réglage de la date, de l'heure et du fuseau horaire Réglage de la date, de l'heure et du fuseau horaire Note : Seuls les utilisateurs de type administrateur sont autorisés à régler la date et l'heure.
Page 118 Configuration de votre FTB-1v2 et FTB-1v2 Pro Réglage de la date, de l'heure et du fuseau horaire 3. Appuyez sur Horloge, langue et région. 4. Dans Date et heure, appuyez sur Définir l’heure et la date. FTB-1v2 et FTB-1v2 Pro...
Page 119 Configuration de votre FTB-1v2 et FTB-1v2 Pro Réglage de la date, de l'heure et du fuseau horaire 5. Appuyez sur Changer la date et l'heure ou Changer de fuseau horaire selon le paramètre que vous souhaitez modifier. 6. Modifiez les paramètres selon vos besoins, puis cliquer sur OK pour confirmer.
Page 120 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des options de gestion de l'alimentation Configuration des options de gestion de l'alimentation Pour optimiser les performances de votre appareil, celui-ci est livré avec des jeux de paramètres (modes) prédéfinis qui gèrent l'alimentation.
Page 121 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des options de gestion de l'alimentation Le tableau ci-dessous identifie les modes de gestion de l'alimentation prédéfinis. Mode de gestion de Caractéristiques l'alimentation Équilibré (sélectionné par Fournit de l'énergie supplémentaire lorsque défaut) votre appareil en a besoin et économise de...
Page 122 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des options de gestion de l'alimentation Pour sélectionner un mode de gestion de l'alimentation : 1. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. 2. Appuyez sur Panneau de configuration.
Page 123 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des options de gestion de l'alimentation 4. Si nécessaire, appuyez sur Modifier des paramètres actuellement non disponibles. 5. Dans la liste des modes de gestion de l'alimentation disponibles, sélectionnez le jeu de paramètres souhaité.
Page 124 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des options de gestion de l'alimentation Pour créer un mode de gestion de l'alimentation : 1. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. 2. Appuyez sur Panneau de configuration.
Page 125 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des options de gestion de l'alimentation 4. Dans la liste à gauche, appuyez sur Créer un mode de gestion de l’alimentation. 5. Sélectionnez un mode de gestion de l'alimentation qui servira de base.
Page 126 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des options de gestion de l'alimentation 7. Modifiez les paramètres en fonction de vos besoins. 8. Appuyez sur Créer. FTB-1v2 et FTB-1v2 Pro...
Page 127 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des options de gestion de l'alimentation Pour modifier ou supprimer un mode de gestion de l'alimentation existant : 1. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. 2. Appuyez sur Panneau de configuration.
Page 128 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des options de gestion de l'alimentation 4. Dans la liste des modes de gestion de l'alimentation disponibles, repérez le jeu de paramètres que vous souhaitez modifier ou supprimer. Note : Vous pouvez supprimer les modes de gestion de l'alimentation personnalisés mais pas les modes prédéfinis.
Page 129 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des options de gestion de l'alimentation 6. Si vous voulez modifier les paramètres, procédez comme suit : 6a. Si nécessaire, appuyez sur Modifier des paramètres actuellement non disponibles. 6b. Modifiez les paramètres en fonction de vos besoins.
Page 130 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des options de gestion de l'alimentation 7. Si vous souhaitez supprimer le mode de gestion de l'alimentation, appuyez sur Supprimer ce plan puis confirmez la suppression. 8. Fermez la fenêtre. Les modifications sont immédiatement prises en compte.
Page 131 Configuration de votre FTB-1v2 et FTB-1v2 Pro Réglage Mini Toolbox X Comportement Réglage Mini Toolbox X Comportement Vous pouvez définir la façon dont Mini Toolbox X se comporte lorsque l'application est démarrée, réduite ou fermée. Pour configurer le comportement de Mini Toolbox X : 1.
Page 132 Configuration de votre FTB-1v2 et FTB-1v2 Pro Réglage Mini Toolbox X Comportement 3. Cochez les cases correspondant au comportement souhaité. Masquer Mini ToolBox X dans la zone de notification lorsque  l'application est réduite : si cette option est cochée, l'icône Mini Toolbox X apparaît dans la zone de notification (au niveau...
Page 133 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des options Internet Configuration des options Internet Vous pouvez naviguer sur Internet directement depuis votre appareil, à condition d'avoir accès à une connexion Internet et d'avoir configuré correctement les options Internet. Si vous avez des doutes concernant la configuration de votre accès Internet, contactez l'administrateur de votre réseau.
Page 134 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des options Internet 3. Appuyez sur Réseau et Internet. 4. Appuyez sur Options Internet. FTB-1v2 et FTB-1v2 Pro...
Page 135 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des options Internet 5. Accédez à l'onglet Connexions. 6. Modifiez les paramètres en utilisant les informations fournies par l'administrateur de votre réseau. 7. Appuyez sur OK pour retourner à la fenêtre Panneau de configuration.
Page 136 Configuration de votre FTB-1v2 et FTB-1v2 Pro Préparation à la récupération des informations de géolocalisation Préparation à la récupération des informations de géolocalisation En configurant correctement votre appareil et un appareil intelligent, vous pouvez récupérer des informations de géolocalisation (coordonnées de latitude et longitude) pour identifier la position de votre appareil.
Page 137 à la documentation fournie avec votre appareil intelligent. 3. Si ce n'est pas déjà fait, installez EXFO Link : 3a. Vérifiez que vous avez accès à une connexion Internet.
Page 138 Configuration de votre FTB-1v2 et FTB-1v2 Pro Préparation à la récupération des informations de géolocalisation 4. Démarrez l'application EXFO Link. 5. Si ce n'est pas déjà fait, activez la fonction de géolocalisation : 5a. Depuis la fenêtre principale, appuyez sur Note : Selon l'appareil intelligent que vous utilisez, les paramètres d'application...
Page 139 Configuration de votre FTB-1v2 et FTB-1v2 Pro Préparation à la récupération des informations de géolocalisation 5c. Sous General settings (Paramètres generaux), sélectionnez l'option Geolocation (Géolocalisation). Note : Pour plus d'informations sur la modification des autres paramètres liés à la géolocalisation, reportez-vous à la documentation utilisateur d'EXFO Link.
Page 140 Préparation à la récupération des informations de géolocalisation Pour connecter votre appareil au point d'accès mobile : 1. Sur votre appareil intelligent, vérifiez que EXFO Link est en cours d'exécution, que l'application est correctement configurée et que le point d'accès mobile que vous avez créé est disponible.
Page 141 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des paramètres via le Centre de mobilité Windows Configuration des paramètres via le Centre de mobilité Windows Pour accéder rapidement à divers paramètres comme le volume ou le mode de gestion de l'alimentation, vous voudrez peut-être utiliser le Centre de mobilité...
Page 142 Configuration de votre FTB-1v2 et FTB-1v2 Pro Configuration des autres paramètres 3. Définissez les paramètres comme vous le souhaitez. Note : Pour régler la luminosité, sur le panneau avant de l'appareil, appuyez sur le bouton jusqu'à ce que le niveau de luminosité vous convienne.
Page 143 Imprimante réseau : votre appareil doit être connecté à ce réseau via  Wi-Fi ou Ethernet standard. Vous devez également configurer l'imprimante sur votre appareil avant d'essayer d'y accéder (voir Configuration des imprimantes réseau à la page 91). Note : Certaines applications n'offrent pas de fonctions d'impression. FTB-1v2 et FTB-1v2 Pro...
Page 144 3. Sélectionnez l'imprimante souhaitée. La valeur par défaut est l'outil de création de PDF. 4. Si nécessaire, ajustez les paramètres de l'imprimante en fonction de vos besoins. 5. Appuyez sur Imprimer pour lancer le processus d'impression et suivez les instructions à l'écran. FTB-1v2 et FTB-1v2 Pro...
Page 145 2. Appuyez sur File Manager (gestionnaire de fichiers). 3. Parcourez les dossiers pour trouver le fichier PDF souhaité. 4. Appuyez deux fois sur le fichier. 5. Le fichier s'ouvre automatiquement dans le logiciel de lecture de fichiers PDF. FTB-1v2 et FTB-1v2 Pro...
Page 146 Note : Si un clavier est connecté à votre appareil, vous pouvez également appuyer sur les touches logo de Windows + Imp écran. FTB-1v2 et FTB-1v2 Pro...
Page 147 2. Saisissez l'adresse Web souhaitée dans la barre d'adresse et appuyez sur le bouton situé à la droite de la barre d'adresses pour commencer votre navigation. 3. Fermez la fenêtre pour revenir à la fenêtre Utilitaires. FTB-1v2 et FTB-1v2 Pro...
Page 148 USB. La plupart du temps, cette application s'installe automatiquement lors de la première connexion d'une clé modem USB à votre appareil. Dans tous les cas, vous n'aurez besoin d'installer qu'une fois cette application. FTB-1v2 et FTB-1v2 Pro...
Page 149 Si vous avez des doutes concernant la façon de procéder ou si vous avez besoin de plus d'informations sur la configuration, contactez votre fournisseur de service. 5. Lorsque vous avez fini de travailler, déconnectez-vous du réseau mobile puis retirez la clé modem USB de votre appareil. FTB-1v2 et FTB-1v2 Pro...
Page 150 URL dans un navigateur Web afin de localiser votre appareil sur une carte. Pour plus d'informations sur la configuration de votre smartphone pour récupérer des informations de géolocalisation, voir Préparation à la récupération des informations de géolocalisation à la page 124. FTB-1v2 et FTB-1v2 Pro...
Page 151 1. Si nécessaire, allumez votre appareil et attendez la fin de la séquence de démarrage. 2. Sur votre appareil intelligent, vérifiez que EXFO Link est en cours d'exécution et que le point d'accès mobile que vous avez créé est disponible.
Page 152 Presse-papier sous forme de chaîne de texte. Appuyez sur Copier le lien pour envoyer les informations affichées  au Presse-papier sous forme de lien URL. 5. Une fois que vous avez fini votre travail, appuyez sur pour fermer l'utilitaire. FTB-1v2 et FTB-1v2 Pro...
Page 153 Note : Pour accéder aux mêmes Favoris depuis différents appareils, les applications correspondantes doivent être disponibles sur tous les appareils. Pour ajouter des Favoris : 1. Dans la fenêtre principale, appuyez sur le bouton Favoris. 2. Appuyez sur Gestion des favoris. 3. Appuyez sur Ajouter. FTB-1v2 et FTB-1v2 Pro...
Page 154 7. Répétez cette procédure pour tous les Favoris à ajouter. 8. Appuyez sur OK pour appliquer les modifications et fermer la fenêtre. Pour supprimer des Favoris : 1. Dans la fenêtre principale, appuyez sur le bouton Favoris. 2. Appuyez sur Gestion des favoris. FTB-1v2 et FTB-1v2 Pro...
Page 155 Note : L'application ne vous invitera pas à confirmer le retrait du Favori de la liste. La suppression d'un Favori de la liste n'entraîne pas la désinstallation de l'application de l'appareil. 5. Appuyez sur OK pour appliquer les modifications et fermer la fenêtre. FTB-1v2 et FTB-1v2 Pro...
Page 156 1. Dans la fenêtre principale, appuyez sur le bouton Favoris. 2. Appuyez sur l'icône correspondant à l'application que vous souhaitez utiliser. Pour exporter la liste des Favoris : 1. Dans la fenêtre principale, appuyez sur le bouton Favoris. 2. Appuyez sur Gestion des favoris. FTB-1v2 et FTB-1v2 Pro...
Page 157 Utilisation de votre appareil Gestion des favoris 3. Appuyez sur Exporter. FTB-1v2 et FTB-1v2 Pro...
Page 158 Utilisation de votre appareil Gestion des favoris 4. Sélectionnez un emplacement et saisissez le nom de la liste des Favoris. 5. Appuyez sur Enregistrer. 6. Appuyez sur OK pour appliquer les modifications et fermer la fenêtre. FTB-1v2 et FTB-1v2 Pro...
Page 159 Utilisation de votre appareil Gestion des favoris Pour importer un liste de Favoris : 1. Dans la fenêtre principale, appuyez sur le bouton Favoris. 2. Appuyez sur Gestion des favoris. 3. Appuyez sur Importer. FTB-1v2 et FTB-1v2 Pro...
Page 160 Utilisation de votre appareil Gestion des favoris 4. Sélectionnez la liste de Favoris souhaitée. 5. Appuyez sur Ouvrir. 6. Appuyez sur OK pour appliquer les modifications et fermer la fenêtre. FTB-1v2 et FTB-1v2 Pro...
Page 161 2. Appuyez sur Calculatrice. Utilisation de l'éditeur de texte Vous pouvez utiliser le notepad Microsoft directement depuis votre appareil. Pour utiliser l'éditeur de texte : 1. Dans la fenêtre principale, appuyez sur le bouton Utilitaires. 2. Appuyez sur Bloc-notes. FTB-1v2 et FTB-1v2 Pro...
Page 162 à l'aide en ligne de ces outils, le cas échéant. Pour accéder aux applications : 1. Dans la fenêtre principale, appuyez sur le bouton Outils de test. 2. Appuyez sur l'icône correspondant à l'application que vous souhaitez démarrer. FTB-1v2 et FTB-1v2 Pro...
Page 163 Utilisation du wattmètre et du VFL intégrés en option Le FTB-1v2 et FTB-1v2 Pro peut être équipé d'un wattmètre optique et d'un localisateur visuel de défauts (VFL). Avec le wattmètre, vous pouvez mesurer la puissance absolue (dBm ou W) ou la perte d'insertion (dB). Le wattmètre peut détecter les signaux modulés (1 kHz, 2 kHz et 270 Hz).
Page 164 Note : Le bouton Wattmètre - VFL est uniquement visible si votre appareil est équipé d'un wattmètre et d'un VFL. Note : Vous pouvez accéder à l'aide en ligne du wattmètre et au VFL en appuyant sur le bouton à partir de l'application du wattmètre. FTB-1v2 et FTB-1v2 Pro...
Page 165 MPORTANT Seules les sondes de la série FIP-400B sont prises en charge par votre appareil. Les inspections des fibres sont effectuées avec l'application ConnectorMax2. Pour plus d'informations, reportez-vous à l'aide en ligne de ConnectorMax2. FTB-1v2 et FTB-1v2 Pro...
Page 166 1. Connectez la sonde à l'un des ports USB de votre appareil (panneau de droite ou supérieur). 2. Depuis Mini Toolbox X, appuyez sur le bouton CMax2 pour ouvrir l'application. Note : Vous pouvez accéder à l'aide en ligne en appuyant sur le bouton dans l'application ConnectorMax2. FTB-1v2 et FTB-1v2 Pro...
Page 167 Accès distant à votre appareil à la page 191) ® modules internes Wi-Fi et Bluetooth (en option) pour établir une  connexion avec un réseau sans fil ou transférer des données via la ® technologie Bluetooth FTB-1v2 et FTB-1v2 Pro...
Page 168 Pour afficher l'espace disque libre, et gérer les fichiers et dossiers : 1. Dans la fenêtre principale, appuyez sur le bouton Utilitaires. 2. Appuyez sur File Manager (gestionnaire de fichiers). FTB-1v2 et FTB-1v2 Pro...
Page 169 Affichage de l'espace disque et gestion des fichiers Le gestionnaire de fichiers s'affiche. Dossiers Espace disque libre Note : Vous pouvez afficher l'espace disque libre en appuyant sur Plate-forme dans le coin inférieur droit de la fenêtre principale). FTB-1v2 et FTB-1v2 Pro...
Page 170 USB ou une connexion à un réseau Wi-Fi ou Ethernet. MPORTANT Selon le système d'exploitation que votre ordinateur exécute (ou le smartphone que vous utilisez), il est possible que seul un transfert de données protégé par une clé d'accès soit autorisé. FTB-1v2 et FTB-1v2 Pro...
Page 171 1. Configurez votre appareil comme suit : ® 1a. Dans la zone de notification, appuyez sur l'icône Bluetooth 1b. Appuyez sur Ouvrir les paramètres. 1c. Dans l'onglet Options, sous Détection, cochez la case Autoriser les périphériques Bluetooth à détecter ce PC. FTB-1v2 et FTB-1v2 Pro...
Page 172 2. Configurez l'ordinateur comme suit : ® 2a. Dans la zone de notification, cliquez sur l'icône Bluetooth 2b. Sélectionnez Paramètres. ® 2c. Assurez-vous que l'option permettant aux appareils Bluetooth détecter l'ordinateur est sélectionnée. 2d. Cliquez sur OK pour confirmer l'opération. FTB-1v2 et FTB-1v2 Pro...
Page 173 1a. Dans la zone de notification, appuyez sur l'icône Bluetooth 1b. Appuyez sur Ajouter un périphérique Bluetooth. ® 1c. Dans la liste des appareils Bluetooth , appuyez sur l'élément correspondant à l'ordinateur vers lequel vous souhaitez transférer des fichiers. FTB-1v2 et FTB-1v2 Pro...
Page 174 Gestion des données Transfert de données à l'aide de la technologie Bluetooth 1d. Sur les appareils FTB-1v2 sous Windows 10, ou FTB-1v2 Pro appuyez sur Jumeler. Sur l'appareil FTB-1v2 sous Windows Embedded 8 Standard, l'application cherche à établir le jumelage automatiquement.
Page 175 Transfert de données à l'aide de la technologie Bluetooth 2. Transférez les fichiers comme suit. 2a. Dans la fenêtre principale, appuyez sur le bouton Utilitaires. 2b. Appuyez sur Bluetooth File Transfer (Transfert de fichiers Bluetooth). 2c. Sélectionnez Envoyer des fichiers. FTB-1v2 et FTB-1v2 Pro...
Page 176 Gestion des données Transfert de données à l'aide de la technologie Bluetooth 2d. Sélectionnez l'ordinateur souhaité, puis appuyez sur Suivant. FTB-1v2 et FTB-1v2 Pro...
Page 177 Gestion des données Transfert de données à l'aide de la technologie Bluetooth 2e. Appuyez sur le bouton Parcourir pour sélectionner le fichier à transférer, puis sur Suivant. 2f. Appuyez sur Terminer quand le transfert est terminé. FTB-1v2 et FTB-1v2 Pro...
Page 178 1. Sous Windows 10, dans la zone de notification, appuyez sur l'icône de visualisation des notifications. Sous Windows 8.1 Pro ou Windows Embedded 8 Standard, à partir du côté droit de l'écran, balayez avec votre doigt vers la gauche pour afficher la barre de charmes. FTB-1v2 et FTB-1v2 Pro...
Page 179 Gestion des données Connexion à un réseau sans fil 2. Sous Windows 10, appuyez sur Réseau. Sous Windows 8.1 Pro ou Windows Embedded 8 Standard, appuyez sur Paramètres, puis sur l'icône. FTB-1v2 et FTB-1v2 Pro...
Page 180 Dès que la connexion est établie, vous pouvez commencer à utiliser le réseau sans fil sélectionné. Lorsque vous avez terminé, dans la liste Réseaux, appuyez sur Déconnecter pour interrompre la communication avec le réseau sans fil. FTB-1v2 et FTB-1v2 Pro...
Page 181 à l'un des ports USB, l'appareil reconnaîtra l'adaptateur et l'identifiera comme étant le numéro de port COM enregistré. La communication entre votre appareil et le périphérique est établie via l'application PuTTY. FTB-1v2 et FTB-1v2 Pro...
Page 182 Note : Si le périphérique que vous voulez utiliser est un ordinateur (sans port USB), vous pouvez utiliser un câble série nul modem comme « rallonge » entre le périphérique et l'adaptateur USB/RS-232. L'adaptateur sera automatiquement détecté par votre appareil. FTB-1v2 et FTB-1v2 Pro...
Page 183 3. Depuis votre appareil, récupérez comme suit le port COM de l'adaptateur : 3a. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. 3b. Appuyez sur Panneau de configuration. 3c. Appuyez sur Matériel et audio. FTB-1v2 et FTB-1v2 Pro...
Page 184 3d. Dans Périphériques et imprimantes, appuyez sur Gestionnaire de périphériques. 3e. Développez la liste des Ports (COM et LPT) pour récupérer le numéro de port COM assigné à l'adaptateur (identifié comme USB Serial Port) et prenez-en note. 3f. Fermez le Gestionnaire de périphériques. FTB-1v2 et FTB-1v2 Pro...
Page 185 Dans l'arborescence, sélectionnez Session. Sélectionnez Serial  (Série). Le numéro de port COM et la vitesse doivent correspondre à ceux précédemment entrés. 4d. Appuyez sur Open (Ouvrir). L'appareil est maintenant prêt à recevoir ou à envoyer des données. FTB-1v2 et FTB-1v2 Pro...
Page 186 Note : Le numéro du port COM que vous avez défini sur votre périphérique sera probablement différent que celui utilisé sur votre appareil. 6. Depuis le périphérique, établissez la communication avec l'appareil à l'aide de votre outil de choix (PuTTY, HyperTerminal, etc.). FTB-1v2 et FTB-1v2 Pro...
Page 187 à la racine du disque C (disque (C:) sous Windows). L'absence de tout dossier Windows.old indique que votre appareil n'a jamais subi aucune opération de rafraîchissement. 2. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. FTB-1v2 et FTB-1v2 Pro...
Page 188 Gestion des données Libération d'espace disque avec l'utilitaire de nettoyage de disque 3. Appuyez sur Panneau de configuration. 4. Appuyez sur Système et sécurité. FTB-1v2 et FTB-1v2 Pro...
Page 189 Libération d'espace disque avec l'utilitaire de nettoyage de disque 5. Appuyez sur Outils d'administration, puis appuyez deux fois sur Nettoyage de disque. 6. Pour supprimer des fichiers système comme ceux du dossier Windows.old, appuyez sur Nettoyer les fichiers système. FTB-1v2 et FTB-1v2 Pro...
Page 190 Note : L'absence de la case Précédente(s) installation(s) de Windows signifie qu'aucune opération de rafraîchissement n'a encore eu lieu sur votre appareil. 8. Appuyez sur OK. 9. Lorsque l'application vous demande de confirmer la suppression du dossier, appuyez sur Supprimer les fichiers. FTB-1v2 et FTB-1v2 Pro...
Page 191 USB à bande large mobile (branchée sur votre appareil) sont désactivées. ® Vous pouvez réactiver les communications Wi-Fi et Bluetooth ainsi que la clé modem USB à bande large mobile à tout moment. FTB-1v2 et FTB-1v2 Pro...
Page 192 L'activation de ce mode désactive les communications, et sa désactivation réactive les communications. Si vous souhaitez définir uniquement les paramètres de  ® communication Wi-Fi ou Bluetooth , appuyez sur le bouton souhaité pour activer ou désactiver la communication correspondante. FTB-1v2 et FTB-1v2 Pro...
Page 193 Activée pour l'empêcher. Si vous souhaitez définir les paramètres pour le module Wi-Fi  uniquement, positionnez le curseur Wi-Fi sur la position Activé pour permettre la communication, ou sur la position Désactivé pour l'empêcher. FTB-1v2 et FTB-1v2 Pro...
Page 194 1. À partir du côté droit de l'écran, balayez avec votre doigt vers la gauche pour afficher la barre d'icônes. 2. Appuyez sur Paramètres, puis sur Modifier les paramètres du PC. 3. Appuyez sur Sans fil. FTB-1v2 et FTB-1v2 Pro...
Page 195 Activé pour l'empêcher. Si vous souhaitez définir les paramètres pour le module Wi-Fi  uniquement, positionnez le curseur Wi-Fi sur la position Activé pour permettre la communication, ou sur la position Désactivé pour l'empêcher. FTB-1v2 et FTB-1v2 Pro...
Page 196 MPORTANT EXFO ne fournit aucun client VPN. Vous devez soit utiliser un  des clients VPN fournis par défaut avec Windows, soit fournir les fichiers d'installation d'un autre client VPN.
Page 197 VPN, assurez-vous que la date paramétrée sur votre appareil correspond à la date actuelle. Pour ajouter une connexion VPN : 1. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. 2. Appuyez sur Panneau de configuration. 3. Appuyez sur Réseau et Internet. FTB-1v2 et FTB-1v2 Pro...
Page 198 Connexion à un VPN à partir de votre appareil 4. Dans le Centre Réseau et partage, appuyez sur Afficher l'état et la gestion du réseau. 5. Appuyez sur Configurer une nouvelle connexion ou un nouveau réseau. FTB-1v2 et FTB-1v2 Pro...
Page 199 Gestion des données Connexion à un VPN à partir de votre appareil 6. Appuyez sur Connexion à votre espace de travail, puis sur Suivant. 7. Suivez les instructions à l'écran. FTB-1v2 et FTB-1v2 Pro...
Page 200 à un VPN à partir de l'appareil. Pour se connecter à un VPN à partir de votre appareil : 1. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. 2. Appuyez sur Panneau de configuration. 3. Appuyez sur Réseau et Internet. FTB-1v2 et FTB-1v2 Pro...
Page 201 Sélectionnez la connexion VPN souhaitée dans la liste. 7. Appuyez sur Connecter. 8. Saisissez vos informations de connexion au client VPN, puis appuyez sur OK. Si vous avez des doutes sur les informations à fournir, contactez votre administrateur réseau. FTB-1v2 et FTB-1v2 Pro...
Page 203 également, vous Chaque utilisateur muni du devez spécifiquement les y mot de passe pourra se autoriser. connecter à l'appareil via VNC. FTB-1v2 et FTB-1v2 Pro...
Page 204 Saisissez le nom d'utilisateur approprié lorsque l'application Bureau à  distance vous le demande. Généralement, il doit correspondre au nom d'utilisateur de la personne actuellement connectée sur l'appareil. Si ce n'est pas le cas, vous déconnecterez cette personne. FTB-1v2 et FTB-1v2 Pro...
Page 205 Utilisation de la fonction Bureau à distance Pour permettre l'accès distant à votre appareil en utilisant Bureau à distance : 1. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. 2. Appuyez sur Remote Session (session à distance). FTB-1v2 et FTB-1v2 Pro...
Page 206 Utilisation de la fonction Bureau à distance 3. Dans Bureau à distance, sélectionnez Autoriser les connexions à distance à cet ordinateur. 4. Appuyez sur OK pour confirmer les modifications et revenir à la fenêtre Paramètres système. FTB-1v2 et FTB-1v2 Pro...
Page 207 3. Sur votre appareil, dans Mini Toolbox X, appuyez sur le bouton (situé en bas de la barre de boutons). 4. Sélectionnez l'onglet Plate-forme, indiquez l'adresse IP , puis fermez la fenêtre. Note : Quelques secondes peuvent se passer avant que l'adresse IP apparaisse dans la liste. FTB-1v2 et FTB-1v2 Pro...
Page 208 Ordinateur, saisissez l'adresse IP de l'appareil que vous avez indiquée à l'étape 4. 7. Cliquez sur Connexion. 8. Lorsque l'application vous y invite, saisissez votre nom d'utilisateur et votre mot de passe. 9. Cliquez sur OK pour ouvrir la session. FTB-1v2 et FTB-1v2 Pro...
Page 209 également utiliser Bureau à distance. Pour permettre à un utilisateur avec un compte limité d'utiliser Bureau à distance : 1. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. 2. Appuyez sur Remote Session (session à distance). FTB-1v2 et FTB-1v2 Pro...
Page 210 Utilisation de la fonction Bureau à distance 3. Dans Bureau à distance, sélectionnez Autoriser les connexions à distance à cet ordinateur. 4. Appuyez sur Sélectionnez des utilisateurs. 5. Dans la boîte de dialogue Utilisateurs du Bureau à distance, appuyez sur Ajouter. FTB-1v2 et FTB-1v2 Pro...
Page 211 6. Dans la boîte de dialogue Sélectionnez des utilisateurs, appuyez sur Avancé. 7. Appuyez sur Rechercher pour que le système recherche et affiche la liste des utilisateurs. 8. Sélectionnez l'utilisateur auquel vous souhaitez accorder des droits d'accès, puis appuyez sur OK. FTB-1v2 et FTB-1v2 Pro...
Page 212 11. Dans la boîte de dialogue Utilisateurs du Bureau à distance, appuyez sur OK. 12. Dans la boîte de dialogue Propriétés système, appuyez sur OK pour confirmer les modifications et revenir à la fenêtre Paramètres système. FTB-1v2 et FTB-1v2 Pro...
Page 213 à tout moment. Pour empêcher les utilisateurs de se connecter à l'appareil à l'aide de Bureau à distance : 1. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. 2. Appuyez sur Remote Session (session à distance). FTB-1v2 et FTB-1v2 Pro...
Page 214 Utilisation de la fonction Bureau à distance 3. Dans Bureau à distance, sélectionnez Ne pas autoriser les connexions à distance à cet ordinateur. 4. Appuyez sur OK pour confirmer les modifications et revenir à la fenêtre Paramètres système. FTB-1v2 et FTB-1v2 Pro...
Page 215 Vous devez connaître le mot de passe (par défaut, le même pour tous  les utilisateurs). Cette section vous apporte les informations élémentaires pour prendre le contrôle de votre appareil avec VNC. FTB-1v2 et FTB-1v2 Pro...
Page 216 Pour configurer le serveur VNC : 1. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. 2. Appuyez sur UltraVNC Server. 3. Dans la zone de notification, cliquez avec le bouton droit de la souris sur l'icône UltraVNC. FTB-1v2 et FTB-1v2 Pro...
Page 217 VNC) ou View-Only Password (Mot de passe lecture seule). Note : Les mots de passe VNC et lecture seule sont indépendants l'un de l'autre. Ils peuvent être différents. 6. Appuyez sur Apply (Appliquer) puis sur OK. FTB-1v2 et FTB-1v2 Pro...
Page 218 Si aucune visionneuse VNC n'est encore installée sur votre ordinateur, vous pouvez télécharger UltraVNC Viewer gratuitement depuis Internet. MPORTANT EXFO ne fournit pas de licence pour UltraVNC Viewer. Vérifiez toujours que vous êtes habilité à l'installer sur votre ordinateur. Pour installer UltraVNC Viewer sur votre ordinateur : 1.
Page 219 (voir Transfert de données à l'aide de la technologie Bluetooth à la page 158). 2. Mettez l'ordinateur et l'appareil sous tension. 3. Sur l'appareil, assurez-vous que Mini Toolbox X est ouvert. 4. Dans la partie inférieure de la barre de boutons, appuyez sur FTB-1v2 et FTB-1v2 Pro...
Page 220 Utilisation de VNC 5. Appuyez sur Plate-forme. 6. Faites défiler jusqu'à voir l'adresse IP . 7. Notez l'adresse IP, puis fermez la fenêtre. Note : Quelques secondes peuvent se passer avant que l'adresse IP apparaisse dans la liste. FTB-1v2 et FTB-1v2 Pro...
Page 221 à distance à tout moment, vous pouvez installer le service correspondant (faites un clic droit sur l'icône UltraVNC, puis appuyez sur Install Service (Installer le service)). Reportez-vous au site Web d'UltraVNC (http://www.uvnc.com) pour plus d'informations. 10. Depuis votre ordinateur, démarrez UltraVNC Viewer. FTB-1v2 et FTB-1v2 Pro...
Page 222 Note : L'aspect de la fenêtre UltraVNC Viewer peut varier selon la version de l'application que vous utilisez. 12. Cliquez sur Connect (Connexion). 13. Si l'application vous demande un mot de passe, saisissez-le et cliquez sur OK pour confirmer. FTB-1v2 et FTB-1v2 Pro...
Page 223 Si vous avez des doutes sur la façon de configurer le pare-feu, référez-vous à votre administrateur réseau. Pour ajouter des exceptions au pare-feu : 1. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. 2. Appuyez sur Panneau de configuration. FTB-1v2 et FTB-1v2 Pro...
Page 224 Accès distant à votre appareil Ajout d'exceptions au pare-feu 3. Appuyez sur Système et sécurité. 4. Dans Pare-feu Windows, appuyez sur Autoriser une application via Pare-feu Windows. 5. Appuyez sur le bouton Modifier les paramètres. FTB-1v2 et FTB-1v2 Pro...
Page 225 Accès distant à votre appareil Ajout d'exceptions au pare-feu 6. Appuyez sur le bouton Autoriser une autre application. 7. Sélectionnez l'application souhaitée dans la liste, puis appuyez sur OK. FTB-1v2 et FTB-1v2 Pro...
Page 226 8. Assurez-vous que les paramètres Privé et Public de l'application ajoutée sont adaptés à vos besoins. 9. Une fois que vous avez terminé, appuyez sur OK pour confirmer les modifications et revenir à la fenêtre Panneau de configuration. FTB-1v2 et FTB-1v2 Pro...
Page 227 Un indicateur permettant de spécifier si un paquet peut être  fragmenté. Lorsque le test est terminé, vous pouvez exporter les résultats. Vous pouvez ultérieurement importer le fichier texte généré (délimité par des tabulations) directement dans Microsoft Excel. FTB-1v2 et FTB-1v2 Pro...
Page 228 Pour effectuer un test Ping : 1. Dans la fenêtre principale, appuyez sur Outils de test. 2. Appuyez sur IP Tools (Outils de IP). 3. Dans IP Testing Tools (Outils de test IP), sélectionnez l'onglet Ping. FTB-1v2 et FTB-1v2 Pro...
Page 229  Décochez la case Permettre la fragmentation si vous préférez  envoyer des paquets complets à l'hôte. 6. Appuyez sur le bouton Démarrer. Pour arrêter un test Ping à tout moment, appuyez sur le bouton Arrêter. FTB-1v2 et FTB-1v2 Pro...
Page 230 Opter ou non pour la résolution DNS de l'adresse IP.  Lorsque le test est terminé, vous pouvez exporter les résultats. Vous pouvez ultérieurement importer le fichier texte généré (délimité par des tabulations) directement dans Microsoft Excel. FTB-1v2 et FTB-1v2 Pro...
Page 231 Cochez ou décochez la case Convertir les adresses IP en noms  d'hôtes pour obtenir le nom d'hôte de l'adresse IP correspondante des nœuds. 4. Appuyez sur le bouton Démarrer. Pour arrêter un test Trace route à tout moment, appuyez sur le bouton Arrêter. FTB-1v2 et FTB-1v2 Pro...
Page 232 Pour un test Ping sur www.votresite.org effectué le 3 juillet 2014, le nom de fichier suggéré serait : Ping pour www.votresite.org le 2014_07_03.txt Pour exporter les résultats : Appuyez sur le bouton Exporter. Si nécessaire, renommez le fichier. FTB-1v2 et FTB-1v2 Pro...
Page 233 Your unit was designed to meet the requirements of automation and to facilitate its integration with your test environment. Note: To have access to automation features on an FTB-1v2 unit, you must purchase the Automation option. EXFO supplies commands that follow the guidelines determined by the SCPI consortium for many instruments.
Page 234 Telnet, but without any formatting (raw communication). The socket communication is similar to a communication by RS-232, but over a LAN connection. For more information on programming aspects, see the section on using your product in an automated test environment. FTB-1v2 and FTB-1v2 Pro...
Page 235 Your unit is not equipped with a serial (RS-232) port, but you can connect a USB to RS-232 adapter (sold by EXFO) to your one of the USB ports of your unit if you wish to send and receive data via RS-232. Refer to the Microsoft Windows documentation for information about serial port settings and possibilities.
Page 236 (no need for an internal conversion to log). Note: You must make the choice of output unit for each instrument offering such a feature. Refer to the user guide of each optical instrument for a list of available commands and queries. FTB-1v2 and FTB-1v2 Pro...
Page 237 Note: The choice of data format cannot be made directly via the Mini ToolBox X software. For more information on how to set the output format and data types, see :FORMat[:DATA](IEEE 488.2 and specific commands appendix), Read and ReadBinary (COM properties and events appendix), and the data types appendix. FTB-1v2 and FTB-1v2 Pro...
Page 238 Mini ToolBox X. 1. Tap the System Settings button, then tap Instrument Control Configuration. 2. Tap Change settings, and then, when the application prompts you to authorize the changes to your unit, tap Yes. FTB-1v2 and FTB-1v2 Pro...
Page 239 For more information, see Configuring Your Instruments on page 254. If you cleared the check box because you prefer to block automation, you can go directly to step 6. FTB-1v2 and FTB-1v2 Pro...
Page 240 Serial port—used to connect the RS-232 cable. Determines the speed at which data is sent between the unit and a computer, in bits per second (b/s). End-of-string (EOS) character—used to indicate the end of a data string (when sending or receiving data). FTB-1v2 and FTB-1v2 Pro...
Page 241 This means that changing the timeout value while a session is already underway has no impact on that session. For information on communicating with TCP/IP over Telnet, see the section pertaining to communication through TCP/IP over Telnet. 6. Tap Apply to confirm your changes. FTB-1v2 and FTB-1v2 Pro...
Page 242 Preparing for Automation Changing Communication Settings To revert to default RS-232 settings: 1. Tap the Default settings button. 2. Tap Apply to confirm your changes. FTB-1v2 and FTB-1v2 Pro...
Page 243 DCOM technology allows to control devices and optical instruments via Ethernet. The EXFO IcSCPIAccess Class component provided with your unit acts as a communication link between a client application and EXFO’s Instrument Control. For more information, refer to the EXFO Remote Control Demo available in EXFO Apps, at http://www.exfo.com/software/exfo-apps/exfo-remote-control-demo.
Page 244 3. Tap System and Security > Administrative Tools. 4. Double-tap Component Services. 5. In the Component Services dialog box, go to Console Root > Component Services > Computers. 6. Right-click My Computer, and then select Properties. FTB-1v2 and FTB-1v2 Pro...
Page 245 Preparing for Automation Configuring DCOM Access to Your Unit 7. In the My Computer Properties dialog box, tap the COM Security tab. 8. Under Access Permissions, tap Edit Limits. FTB-1v2 and FTB-1v2 Pro...
Page 246 9. In the Access Permission dialog box, ensure that the Distributed COM Users group appears in the Group or user names list. 10. Tap OK. 11. In the My Computer Properties dialog box, tap the COM Security tab. FTB-1v2 and FTB-1v2 Pro...
Page 247 Preparing for Automation Configuring DCOM Access to Your Unit 12. Under Launch and Activation Permissions, tap Edit Limits. FTB-1v2 and FTB-1v2 Pro...
Page 248 Add a user to the Distributed COM Users group (refer to Microsoft  help). Add a user explicitly and define both, access and launch permissions  (see procedure below). Note: If you add a user explicitly, ensure to give remote access rights to the new user. FTB-1v2 and FTB-1v2 Pro...
Page 249 Configuring DCOM Access to Your Unit To add a user explicitly: 1. In the My Computer Properties dialog box, tap the COM Security tab. 2. Under Access Permission, tap Edit Limits. 3. In the Access Permission dialog box, tap Add. FTB-1v2 and FTB-1v2 Pro...
Page 250 Configuring DCOM Access to Your Unit 4. In the Select Users or Groups dialog box, under Enter the object names to select, type the name of the user to whom you want to give access rights. 5. Tap OK. FTB-1v2 and FTB-1v2 Pro...
Page 251 6b. Under Permissions for (new user), ensure Allow is selected for Remote Access. 6c. Tap OK. 7. In the My Computer Properties dialog box, tap the COM Security tab. 8. Under Launch and Activation Permissions, tap Edit Limits. FTB-1v2 and FTB-1v2 Pro...
Page 252 10. In the Select Users or Groups dialog box, under Enter the object names to select, type the name of the user to whom you want to give start and activation access rights. 11. Tap OK. FTB-1v2 and FTB-1v2 Pro...
Page 253 Activation permissions as follows: 12a.In the Launch Permission dialog box, select the name of the new user. 12b.Under Permissions for (new user), ensure Allow is selected for both Remote Launch and Remote Activation. 12c. Tap OK. FTB-1v2 and FTB-1v2 Pro...
Page 254 (see Setting the General Security Parameters on page 232). If you do not specify local access rights, no user will be able to access EXFO KernosHost and, therefore, no user will be able to start Mini ToolBox X. To customize the specific security parameters: 1.
Page 255 Preparing for Automation Configuring DCOM Access to Your Unit 3. Tap the General tab. 4. In the Authentication Level list, select Default. FTB-1v2 and FTB-1v2 Pro...
Page 256 Preparing for Automation Configuring DCOM Access to Your Unit 5. In the EXFO KernosHost Properties dialog box, tap the Security tab. 6. Under Launch and Activation Permissions, select Customize, and then click Edit to edit the list of allowed users.
Page 257 8. In the Select Users or Groups dialog box, under Enter the object names to select, type the name of the user to whom you want to give start and activation permissions for remote access. 9. Tap OK. FTB-1v2 and FTB-1v2 Pro...
Page 258 10. In the Launch and Activation Permission dialog box, select a user. 11. To allow this user to start and activate the unit remotely, select Allow for all four permission choices. 12. Repeat steps 10 and 11 for each newly added user. 13. Tap OK. FTB-1v2 and FTB-1v2 Pro...
Page 259 Preparing for Automation Configuring DCOM Access to Your Unit 14. In the EXFO KernosHost Properties dialog box, tap the Security tab. 15. Under Access Permissions, select Customize, and tap Edit to edit the list of allowed users. 16. In the Access Permission dialog box, tap Add.
Page 260 21. Repeat steps 19 and 20 for each newly added user. 22. Tap OK to close the Access Permission dialog box. 23. Tap OK to close the EXFO KernosHost Properties dialog box. 24. Restart your unit. The EXFO IcSCPIAccess Class component, located on your unit, can now be accessed with DCOM.
Page 261 Enabling DCOM on Client Computer Note: To run DCOMCNFG.EXE, you need Administrator access rights. If you want to subscribe to EXFO IcSCPIAccess Class component events, you need to set security parameters on the client computer. To enable DCOM on the client computer: 1.
Page 262 6. Select Enable Distributed COM on this computer. 7. Under Default Distributed COM Communication Properties, in the Default Authentication Level list, select Connect. 8. In the Default Impersonation Level list, select Identify. 9. Tap Apply. FTB-1v2 and FTB-1v2 Pro...
Page 263 LOGON, local and remote accesses are allowed. If ANONYMOUS LOGON is not listed under Group or user names, tap Add to add it. For more information on enabling events with DCOM, refer to AppId Key in MSDN Documentation. FTB-1v2 and FTB-1v2 Pro...
Page 264 5. From the Component Services window, select: Console Root > Component Services > Computers > My Computer > DCOM Config to show the contents of the DCOM Config folder. 6. From DCOM Config, right-click EXFO KernosHost, and select Properties. FTB-1v2 and FTB-1v2 Pro...
Page 265 Preparing for Automation Configuring DCOM Access to Your Unit 7. In the EXFO KernosHost Properties dialog box, clicktap the Security tab. 8. Under Launch and Activation Permissions and Access Permissions, select Use Default. This ensures the EXFO IcSCPIAccess Class component uses the default lists instead of the customized lists.
Page 266 EXFO (when available). MPORTANT Before being able to control instruments with SCPI commands, or control them remotely using a dedicated application such as EXFO Remote ToolBox, you must first allow remote access to these instruments. Regardless of how you intend to control your instruments, you can configure the following parameters for each of them: Enable or disable remote access.
Page 267  inserted in its slot. Note: Some instruments do not support remote control. To activate or deactivate remote control: 1. From the main window, tap the System Settings button. 2. Tap Remote Control Configuration. FTB-1v2 and FTB-1v2 Pro...
Page 268 Select Standalone to leave the instrument active even if all users  close their dedicated applications. Note: When a standalone instrument is no longer used, you can simply release it. See the corresponding procedure below to know how to proceed. FTB-1v2 and FTB-1v2 Pro...
Page 269 Note: This information will be updated the next time you start the instrument application and will appear in the title bar if the instrument application allows it. Refer to the corresponding instrument documentation for more details. FTB-1v2 and FTB-1v2 Pro...
Page 270 1. From the main window, tap the System Settings button. 2. Tap Remote Control Configuration. 3. If necessary, tap Change settings, and then, when the application prompts you to authorize the changes to your unit, select Yes. FTB-1v2 and FTB-1v2 Pro...
Page 271 Note: The LINS offset value that you select will be used when assigning the LINS of the next instruments that you will insert in the unit. The LINS of the instruments that were already in the system when you selected the LINS offset value will not be updated. FTB-1v2 and FTB-1v2 Pro...
Page 272 Preparing for Automation Configuring Your Instruments To release the remotely-controlled instrument: Tap Release. FTB-1v2 and FTB-1v2 Pro...
Page 273 If you need information on how to prepare your unit for remote control, see the corresponding section in this documentation. Note: To have access to automation features on an FTB-1v2 unit, you must purchase the Automation option. FTB-1v2 and FTB-1v2 Pro...
Page 274 The standard event status register and status enable register information is presented in the following table. Bits Mnemonics Bit Value Power On (PON) User Request (URQ) Command Error (CME) Execution Error (EXE) Device-Dependent Error (DDE) Query Error (QYE) Not Used (N.U.) Operation Complete (OPC) FTB-1v2 and FTB-1v2 Pro...
Page 275 Bits Mnemonics Bit Value Not Used (N.U.) Master Summary Status (MSS)/ Service Request (RQS) Event Summary Bit (ESB) Message Available (MAV) Not Used (N.U.) Error Available (EAV) Not Used (N.U.) Not Used (N.U.) FTB-1v2 and FTB-1v2 Pro...
Page 276 Using a service request, a device notifies the controller that an event requiring special attention occurred. The controller will then find which device generated a SRQ (its RQS bit is set) and the causes of it. FTB-1v2 and FTB-1v2 Pro...
Page 277 Using Your Unit and Modules in an Automated Test Environment Standard Status Data Structure FTB-1v2 and FTB-1v2 Pro...
Page 278 The corresponding command syntax would be: Mandatory Optional keyword keywords (in square brackets) SOUR:POW[:STAT]<wsp><Boolean Program Data> Keyword Required Parameter separators space When sending a message containing the previous command, you would actually type: SOUR:POW ON. FTB-1v2 and FTB-1v2 Pro...
Page 279 Do not include “<wsp>” in your program message; simply type a space. <digit> Element used in the construction of various numeric data types. Can take any value between 0 and 9 inclusively (corresponds to ASCII character codes 48 to 57, in decimal). FTB-1v2 and FTB-1v2 Pro...
Page 280 Indicate that the enclosed parameters can appear 0 to n times when the command is used. Do not include braces in your program message. Mandatory to separate keywords. Can be omitted at the beginning of a program message. For example, you can use either :SYST:ERR or SYST:ERR. FTB-1v2 and FTB-1v2 Pro...
Page 281 Long form Short form (small words :SYST:ERR? represented by the capital letters :syst:err? of the long form) Consulting Data Types If you need information about data types used in EXFO’s documentation, see the appendix on data types. FTB-1v2 and FTB-1v2 Pro...
Page 282 Since the controller can only retrieve data when the instrument has finished processing the queries, it could result in problems ranging from a saturation of the output queue to the complete blocking of the whole system. FTB-1v2 and FTB-1v2 Pro...
Page 283 As shown in the above figure, the message contains three parts: error number  error description  device-dependent information  Error messages ending in a negative number are SCPI-based errors. For a complete list of possible errors, see the appendix on SCPI-based errors. FTB-1v2 and FTB-1v2 Pro...
Page 284 Mini ToolBox X allows you to monitor remote commands sent to your units, if desired. To monitor remote commands: 1. From the main window, tap the Test Tools button. 2. Depending on which type of communication protocol you are using, select IC Monitor or SCPI Telnet Monitor. FTB-1v2 and FTB-1v2 Pro...
Page 285 You can use any program, as the list is copied in text format. To exit the monitoring utility, tap For more information, see the section on using your unit in an automated test environment. FTB-1v2 and FTB-1v2 Pro...
Page 286 Using Your Unit and Modules in an Automated Test Environment Monitoring Remote Commands If monitoring using TCP/IP, which provides sending SCPI  commands over TCP/IP through Telnet or Socket from the EXFO Instrument Control, you are automatically connected to the monitoring system. Connection...
Page 287 To save the list as a file, tap Save. To exit the monitoring utility, tap Exit. For more information, refer to the user documentation about communication through TCP/IP over Telnet. FTB-1v2 and FTB-1v2 Pro...
Page 289 L'utilisation de commandes, réglages et procédures, pour faire fonctionner ou entretenir l'appareil, autres que ceux indiqués dans le présent document peut entraîner une exposition dangereuse à des rayonnements ou provoquer une défaillance de la protection inhérente à l'appareil. FTB-1v2 et FTB-1v2 Pro...
Page 290 5. Répétez l'étape 4 à l'aide d'un embout de nettoyage sec ou séchez la surface à l'air comprimé. 6. Ne réutilisez pas les embouts de nettoyage. FTB-1v2 et FTB-1v2 Pro...
Page 291 Note : Le nettoyeur émet un clic pour indiquer que le nettoyage est terminé. 2. Vérifiez la surface du connecteur à l'aide d'une sonde d'inspection de fibre (par exemple, une sonde FIP d'EXFO). FTB-1v2 et FTB-1v2 Pro...
Page 292 Recyclez ou mettez convenablement les batteries usagées au rebut conformément à la législation locale. Ne les jetez pas dans les poubelles classiques. Pour plus d'informations, consultez la section relative au recyclage et à la mise au rebut de cette documentation utilisateur. FTB-1v2 et FTB-1v2 Pro...
Page 293 (reportez-vous à la section Description des témoins DEL à la page 10). ISE EN GARDE Ne rechargez les batteries qu'avec l'adaptateur c.a./c.c. (ou l'adaptateur pour allume-cigare le cas échéant) fourni par EXFO avec votre appareil. FTB-1v2 et FTB-1v2 Pro...
Page 294 Au bout de 300 cycles (environ 18 mois d'utilisation), il peut  être nécessaire de remplacer les batteries par de nouvelles pour conserver des conditions de fonctionnement optimales. Dans le cas contraire, le temps d'utilisation risque d'être réduit. FTB-1v2 et FTB-1v2 Pro...
Page 295 Pour recharger les batteries : Connectez l'appareil à une prise secteur à l'aide de l'adaptateur c.a./c.c. (ou de l'adaptateur pour allume-cigare, le cas échéant). Le cycle de charge démarre et se termine automatiquement. FTB-1v2 et FTB-1v2 Pro...
Page 296 à un et apporter les modifications requises. Pour modifier les seuils de batterie faible : 1. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. 2. Appuyez sur Panneau de configuration. FTB-1v2 et FTB-1v2 Pro...
Page 297 4. Dans la liste des modes de gestion de l'alimentation disponibles, repérez le jeu de paramètres que vous souhaitez modifier. 5. Appuyez sur Modifier les paramètres du mode (qui apparaît près du mode de gestion de l'alimentation). FTB-1v2 et FTB-1v2 Pro...
Page 298 Entretien Modification des seuils de batterie faible 6. Si nécessaire, appuyez sur Modifier des paramètres actuellement non disponibles. 7. Appuyez sur Modifier les paramètres d'alimentation avancés. FTB-1v2 et FTB-1v2 Pro...
Page 299 Entretien Modification des seuils de batterie faible 8. Dans la liste des paramètres, accédez à Batterie > Niveau de batterie critique. 9. Dans Sur batterie, entrez la nouvelle valeur. FTB-1v2 et FTB-1v2 Pro...
Page 300 10. Dans la liste des paramètres, accédez à Batterie > Niveau de batterie faible. 11. Dans Sur batterie, entrez la nouvelle valeur. 12. Appuyez sur OK. 13. Fermez la fenêtre. Les modifications sont immédiatement prises en compte. FTB-1v2 et FTB-1v2 Pro...
Page 301 VERTISSEMENT Votre appareil utilise une petite batterie lithium-ion (Li-Ion) avec protection intégrée spécialement conçue pour EXFO. Par conséquent, vous ne pouvez la remplacer que par des batteries de type et modèle identiques. Vous pouvez vous procurer de nouvelles batteries auprès d'EXFO.
Page 302 4. Tout en tenant fermement ensemble les panneaux avant et arrière (sur le module FTB), retournez l'appareil et placez-le de manière à ce que son panneau arrière repose sur une surface plane telle qu'une table. FTB-1v2 et FTB-1v2 Pro...
Page 303 Remplacement de la batterie (tous les modèles, à l'exception du boîtier double haute puissance) 5. Maintenez le panneau avant par ses extrémités et soulevez-le. 6. Tirez sur la languette de la batterie pour retirer cette dernière du compartiment. Vous êtes maintenant prêt à remplacer la batterie. FTB-1v2 et FTB-1v2 Pro...
Page 304 Connecteur homologue Pôles de la batterie 2. Poussez la nouvelle batterie vers le bas du boîtier jusqu'à la butée. 3. Maintenez le panneau avant de manière à voir l'écran tactile. Écran tactile FTB-1v2 et FTB-1v2 Pro...
Page 305 6. À l'aide d'un tournevis plat, serrez les vis (4) dans le sens des aiguilles d'une montre. Cela permettra de fixer le panneau arrière dans la position adéquate. FTB-1v2 et FTB-1v2 Pro...
Page 306 VERTISSEMENT Votre appareil utilise deux petites batteries lithium-ion (Li-Ion) avec protection intégrée spécialement conçues pour EXFO. Par conséquent, vous ne pouvez les remplacer que par des batteries de type et modèle identiques. Vous pouvez vous procurer de nouvelles batteries auprès d'EXFO.
Page 307 1. Ouvrez le compartiment à batterie comme suit : 1a. Positionnez l'appareil à la verticale avec son panneau arrière face à vous. Vous pouvez voir en haut les vis du compartiment à batterie. Cache du compartiment à batterie FTB-1v2 et FTB-1v2 Pro...
Page 308 Étant donné qu'il s'agit de vis captives, vous ne pouvez pas les retirer complètement. Tournez les vis dans le sens inverse des aiguilles d'une montre 1c. Retirez le capot du compartiment de batterie. FTB-1v2 et FTB-1v2 Pro...
Page 309 Remplacement des batteries (tous les modèles, à l'exception du boîtier double haute puissance) 2. Utilisez les repères sur le panneau arrière pour localiser la batterie que vous souhaitez remplacer, puis tirez sur la languette de la batterie pour la libérer de son logement. FTB-1v2 et FTB-1v2 Pro...
Page 310 être face à vous Bas de la batterie avec les Pôles de la batterie sur pôles de batterie le côté opposé 3b. Faites glisser la nouvelle batterie, et poussez-la vers le bas de l'appareil jusqu'à la butée. FTB-1v2 et FTB-1v2 Pro...
Page 311 Si nécessaire, déplacez légèrement le capot du compartiment de la batterie jusqu'à ce que l'alignement soit correct. 7. Tournez les vis de fixation du compartiment à batterie dans le sens des aiguilles d'une montre jusqu'à ce qu'elles soient resserrées. FTB-1v2 et FTB-1v2 Pro...
Page 312 à la section Mise hors tension de l'appareil à la page 43. Veillez à ne pas faire tomber d'objets métalliques comme des vis  à l'intérieur de l'appareil. Cela pourrait provoquer un court-circuit qui entraînerait un incendie ou une explosion. FTB-1v2 et FTB-1v2 Pro...
Page 313 Ne placez le wattmètre que sur des surfaces antistatiques,  comme un tapis antistatique, et placez rapidement les wattmètres nécessitant un réétalonnage dans des sacs antistatiques. ISE EN GARDE Utilisez uniquement des wattmètres et le VFL conçus pour votre appareil et approuvés par EXFO. FTB-1v2 et FTB-1v2 Pro...
Page 314 6. Retirez le couvercle de protection. MPORTANT Ne jetez pas le couvercle de protection. Vous en aurez besoin pour protéger le logement du wattmètre si vous devez envoyer le wattmètre pour un réétalonnage. FTB-1v2 et FTB-1v2 Pro...
Page 315 9. Faites glisser doucement le wattmètre dans son logement jusqu'à ce que sa plaque frontale soit alignée avec le bord du logement. Lorsque le wattmètre atteint le fond du logement, vous devriez sentir une légère résistance indiquant qu'il est correctement raccordé à l'intérieur de l'appareil. FTB-1v2 et FTB-1v2 Pro...
Page 316 14. Démarrez l'application du wattmètre pour vous assurer que l'instrument fonctionne correctement. Note : Si le wattmètre n'est pas détecté, cela peut signifier qu'il n'est pas correctement inséré dans l'appareil. Dans ce cas, veuillez recommencer la procédure d'installation. Si le problème persiste, contactez EXFO. FTB-1v2 et FTB-1v2 Pro...
Page 317 à portée de main. Vous en aurez besoin par la suite pour fixer le couvercle de protection. MPORTANT Ne jetez pas les vis. Vous en aurez besoin pour fixer le couvercle de protection, puis à nouveau le wattmètre dans son logement lorsqu'il sera revenu de l'étalonnage. FTB-1v2 et FTB-1v2 Pro...
Page 318 à l'étape 5 et des deux vis supplémentaires livrées avec le couvercle de protection. 9. Retirez votre bracelet antistatique. 10. Branchez votre appareil sur une source d'alimentation externe si vous le souhaitez. FTB-1v2 et FTB-1v2 Pro...
Page 319 Dans tous les cas, seules les applications de Microsoft peuvent être mises à jour à l'aide de la fonctionnalité de mise à jour automatique Windows. Pour mettre à jour les applications EXFO, consultez Installation ou mise à niveau des applications EXFO à la page 59. Les applications tierces doivent être mises à...
Page 320 Pour rechercher manuellement les mises à jour disponibles : 1. Dans la barre des tâches, appuyez sur le bouton Démarrer ( ), puis sur Paramètres ( 2. Appuyez sur Mise à jour et sécurité. 3. Sélectionnez Windows Update. FTB-1v2 et FTB-1v2 Pro...
Page 321 Entretien Gestion des mises à jour Windows 4. Dans État de la mise à jour, appuyez sur Rechercher des mises à jour. 5. Suivez les instructions à l'écran. FTB-1v2 et FTB-1v2 Pro...
Page 322 à jour automatique Windows. Pour mettre à jour les applications EXFO, consultez Installation ou mise à niveau des applications EXFO à la page 59. Les applications tierces doivent être mises à jour manuellement. Pour gérer les mises à jour des applications Windows : 1.
Page 323 Entretien Gestion des mises à jour Windows 3. Appuyez sur Système et sécurité. 4. Dans Windows Update, appuyez sur Activer ou désactiver la mise à jour automatique. FTB-1v2 et FTB-1v2 Pro...
Page 324 électriques et électroniques inclus) conformément aux réglementations locales en vigueur. Ne le jetez pas dans les bacs à ordures ordinaires. Pour en savoir plus sur le recyclage/la mise au rebut, consultez le site Web d'EXFO à l'adresse www.exfo.com/recycle. FTB-1v2 et FTB-1v2 Pro...
Page 325 14 Dépannage Résolution des problèmes courants Avant d'appeler l'assistance technique EXFO, veuillez envisager les solutions suivantes aux problèmes susceptibles de survenir. Problème Cause possible Solution Mon appareil ne Il n'est pas relié à une Vérifiez que l'alimentation électrique démarre pas.
Page 326 EXFO Software installée. Update (voir Installation ou mise à niveau des applications EXFO à la page 59). Module défectueux. Si l'appareil reconnaît d'autres modules, c'est le module en cause qui pourrait être défectueux.
Page 327 La carte SIM n'a pas Contactez votre fournisseur de été activée ou il y a un services mobiles. problème avec le forfait de service que vous avez acheté. Il y a un problème avec le réseau mobile. FTB-1v2 et FTB-1v2 Pro...
Page 328 à la page 61). Wi-Fi, aucune l'appareil. coordonnée GPS n'est L'application EXFO Démarrez l'application EXFO Link sur disponible dans Link n'est pas en cours l'appareil intelligent. Si EXFO Link l'utilitaire GPS d'exécution sur n'est pas installé sur l'appareil Coordinates Viewer.
Page 329 Dépannage Résolution des problèmes courants Problème Cause possible Solution Les coordonnées GPS Les paramètres de Lancez l'application EXFO Link sur ne sont pas exactes. l'application EXFO l'appareil intelligent, puis modifiez les Link ne sont pas paramètres de géolocalisation. Pour configurés plus d'informations sur la correctement.
Page 330 à emmagasiner une charge. Si le témoin DEL reste rouge même après que vous avez effectué la procédure ci-dessus, il y a un problème avec les batteries. Contactez EXFO. FTB-1v2 et FTB-1v2 Pro...
Page 331 (Windows.old) disque à la page 175. dans lequel sont stockés les fichiers de l'installation précédente. Ce dossier occupe désormais trop d'espace disque. Le disque a besoin  d'un nettoyage. FTB-1v2 et FTB-1v2 Pro...
Page 332 à jour. Suivez les instructions à composants doivent l'écran. d'abord être mis à jour. Sous Windows Contactez EXFO si vous pensez que Embedded 8 Standard, la langue configurée lors de l'achat ne lorsque vous correspond pas à vos besoins. sélectionnez une langue que vous avez installée...
Page 333 état initial (son état lors de l'achat) soit à un état spécifique à l'aide d'une image de sauvegarde (fichier WIM) précédemment créée. Note : Pour des mises à jour actuels, utilisez l'utilitaire EXFO Software Update. Vous pouvez créer vos propres fichiers WIM directement sur votre appareil et les stocker sur une clé...
Page 334  récupération est en cours. Sinon vous risquez d'endommager gravement votre appareil. Les appareils endommagés doivent être retournés à EXFO pour réparation. Les opérations de récupération que vous pouvez lancer sur votre appareil dépendent du système d'exploitation utilisé. FTB-1v2 et FTB-1v2 Pro...
Page 335 MPORTANT Pour éviter tout problème, utilisez toujours l'assistant fourni par EXFO et non les outils de récupération fournis par Microsoft pour faire revenir votre appareil à un état précédent. FTB-1v2 et FTB-1v2 Pro...
Page 336 NTFS et un minimum de 16 Go d'espace disque libre. Pour créer un fichier WIM avec votre appareil : 1. Dans la barre des tâches, appuyez sur le bouton Démarrer ( ), puis sur Paramètres ( 2. Appuyez sur Mise à jour et sécurité. FTB-1v2 et FTB-1v2 Pro...
Page 337 Dépannage Restauration du fonctionnement normal de l'appareil 3. Sélectionnez Récupération. 4. Dans Démarrage avancé, appuyez sur Redémarrer maintenant. FTB-1v2 et FTB-1v2 Pro...
Page 338 Restauration du fonctionnement normal de l'appareil 5. Dans Choose an option (Choisir une option), appuyez sur Troubleshoot (Dépannage). 6. Appuyez sur Platform Imaging Utility (utilitaire d'imagerie de la plate-forme) pour afficher l'application correspondante. 7. Branchez une clé USB sur votre appareil. FTB-1v2 et FTB-1v2 Pro...
Page 339 Restauration du fonctionnement normal de l'appareil 8. Dans l'assistant Platform Servicing and Imaging Utility (utilitaire d'imagerie et d'entretien de la plate-forme), sélectionnez Create a WIM file (créer un fichier WIM), puis appuyez sur Next (suivant). 9. Appuyez sur Browse (Parcourir). FTB-1v2 et FTB-1v2 Pro...
Page 340 Note : Le temps nécessaire à la création de l'image varie en fonction de la configuration de votre appareil. 14. Une fois l'opération terminée et lorsque l'application vous y invite, appuyez sur OK. 15. Débranchez la clé USB. FTB-1v2 et FTB-1v2 Pro...
Page 341 Dépannage Restauration du fonctionnement normal de l'appareil 16. Appuyez sur Cancel (annuler) pour revenir à la fenêtre d'accueil de l'utilitaire. 17. Appuyez sur Restart (redémarrer). Le fichier WIM est prêt pour une utilisation ultérieure. FTB-1v2 et FTB-1v2 Pro...
Page 342 2. Si vous le souhaitez, sauvegardez vos données. 3. Dans la barre des tâches, appuyez sur le bouton Démarrer ( ), puis sur Paramètres ( 4. Appuyez sur Mise à jour et sécurité. FTB-1v2 et FTB-1v2 Pro...
Page 343 Dépannage Restauration du fonctionnement normal de l'appareil 5. Sélectionnez Récupération. 6. Dans Démarrage avancé, appuyez sur Redémarrer maintenant. FTB-1v2 et FTB-1v2 Pro...
Page 344 7. Dans Choose an option (Choisir une option), appuyez sur Troubleshoot (Dépannage). 8. Appuyez sur Platform Imaging Utility (utilitaire d'imagerie de la plate-forme) pour afficher l'application correspondante. 9. Branchez la clé USB contenant le fichier WIM souhaité sur votre appareil. FTB-1v2 et FTB-1v2 Pro...
Page 345 Restauration du fonctionnement normal de l'appareil 10. Dans l'assistant Platform Servicing and Imaging Utility (utilitaire d'imagerie et d'entretien de la plate-forme), sélectionnez Restore unit from a WIM file (restaurer l'appareil à partir d'un fichier WIM), puis appuyez sur Next (suivant). FTB-1v2 et FTB-1v2 Pro...
Page 346 Dépannage Restauration du fonctionnement normal de l'appareil 11. Appuyez sur Browse (Parcourir). 12. Trouvez la clé USB puis appuyez deux fois sur son identifiant pour accéder à son contenu. 13. Sélectionnez le fichier WIM souhaité. FTB-1v2 et FTB-1v2 Pro...
Page 347 14. Appuyez sur Next (suivant). 15. Lisez l'avertissement puis appuyez sur Start (démarrer) pour restaurer l'appareil avec l'image sélectionnée. 16. Lorsque l'opération est terminée et que l'application vous le demande, débranchez la clé USB puis appuyez sur OK. L'appareil redémarrera. FTB-1v2 et FTB-1v2 Pro...
Page 348 à l'aide de l'adaptateur c.a./c.c. fourni. 2. Si vous le souhaitez, sauvegardez vos données. 3. Dans la barre des tâches, appuyez sur le bouton Démarrer ( ), puis sur Paramètres ( 4. Appuyez sur Mise à jour et sécurité. FTB-1v2 et FTB-1v2 Pro...
Page 349 Dépannage Restauration du fonctionnement normal de l'appareil 5. Sélectionnez Récupération. 6. Dans Démarrage avancé, appuyez sur Redémarrer maintenant. FTB-1v2 et FTB-1v2 Pro...
Page 350 Dépannage Restauration du fonctionnement normal de l'appareil 7. Dans Choose an option (Choisir une option), appuyez sur Troubleshoot (Dépannage). 8. Appuyez sur Platform Imaging Utility (utilitaire d'imagerie de la plate-forme) pour afficher l'application correspondante. FTB-1v2 et FTB-1v2 Pro...
Page 351 11. Lorsque l'opération est terminée et que l'application vous le demande, appuyez sur OK. L'appareil redémarrera. 12. Configurez les paramètres régionaux, puis acceptez les termes des contrats de licence comme vous l'avez fait lors de la réception de l'appareil. FTB-1v2 et FTB-1v2 Pro...
Page 352 WIM. Tous les fichiers de données seront perdus une  fois cette opération terminée. Si vous avez installé des produits et mises à jour  depuis la création du fichier WIM, vous devrez les réinstaller. FTB-1v2 et FTB-1v2 Pro...
Page 353 Pour créer un fichier WIM avec votre appareil : 1. Sur votre appareil, à partir du côté droit de l'écran, balayez avec votre doigt vers la gauche pour afficher la barre de charmes. 2. Appuyez sur Paramètres > Modifier les paramètres du PC. FTB-1v2 et FTB-1v2 Pro...
Page 354 Dépannage Restauration du fonctionnement normal de l'appareil 3. Sur un appareil FTB-1v2 Pro, appuyez sur Mise à jour et récupération. FTB-1v2 et FTB-1v2 Pro...
Page 355 Dépannage Restauration du fonctionnement normal de l'appareil 4. Sur un appareil FTB-1v2 Pro, appuyez sur Récupération. Sur un appareil FTB-1v2, appuyez sur Général, puis faites défiler la liste vers le bas. FTB-1v2 Pro FTB-1v2 FTB-1v2 et FTB-1v2 Pro...
Page 356 Dépannage Restauration du fonctionnement normal de l'appareil 5. Dans Démarrage avancé, appuyez sur Redémarrer maintenant. 6. Dans Choose an option (Choisir une option), appuyez sur Troubleshoot (Dépannage). FTB-1v2 et FTB-1v2 Pro...
Page 357 Dépannage Restauration du fonctionnement normal de l'appareil 7. Appuyez sur Platform Imaging Utility (utilitaire d'imagerie de la plate-forme) pour afficher l'application correspondante. 8. Branchez une clé USB sur votre appareil. FTB-1v2 et FTB-1v2 Pro...
Page 358 Dépannage Restauration du fonctionnement normal de l'appareil 9. Dans l'assistant Platform Servicing and Imaging Utility (utilitaire d'imagerie et d'entretien de la plate-forme), sélectionnez Create a WIM file (créer un fichier WIM), puis appuyez sur Next (suivant). FTB-1v2 et FTB-1v2 Pro...
Page 359 10. Appuyez sur Browse (Parcourir). 11. Trouvez la clé USB puis appuyez deux fois sur son identifiant pour accéder à son contenu. 12. Sélectionnez le dossier souhaité. 13. Saisissez un nom de fichier, puis appuyez sur Save (enregistrer). FTB-1v2 et FTB-1v2 Pro...
Page 360 Note : Le temps nécessaire à la création de l'image varie en fonction de la configuration de votre appareil. 15. Une fois l'opération terminée et lorsque l'application vous y invite, appuyez sur OK. 16. Débranchez la clé USB. FTB-1v2 et FTB-1v2 Pro...
Page 361 Dépannage Restauration du fonctionnement normal de l'appareil 17. Appuyez sur Cancel (annuler) pour revenir à la fenêtre d'accueil de l'utilitaire. 18. Appuyez sur Restart (redémarrer). Le fichier WIM est prêt pour une utilisation ultérieure. FTB-1v2 et FTB-1v2 Pro...
Page 362 2. Si vous le souhaitez, sauvegardez vos données. 3. Sur votre appareil, à partir du côté droit de l'écran, balayez avec votre doigt vers la gauche pour afficher la barre de charmes. 4. Appuyez sur Paramètres > Modifier les paramètres du PC. FTB-1v2 et FTB-1v2 Pro...
Page 363 Dépannage Restauration du fonctionnement normal de l'appareil 5. Sur un appareil FTB-1v2 Pro, appuyez sur Mise à jour et récupération. FTB-1v2 et FTB-1v2 Pro...
Page 364 Dépannage Restauration du fonctionnement normal de l'appareil 6. Sur un appareil FTB-1v2 Pro, appuyez sur Récupération. Sur un appareil FTB-1v2, appuyez sur Général, puis faites défiler la liste vers le bas. FTB-1v2 Pro FTB-1v2 FTB-1v2 et FTB-1v2 Pro...
Page 365 7. Si vous voulez réactualiser ou réinitialiser votre appareil, procédez comme suit : 7a. Appuyez sur le bouton Commencer correspondant à votre choix. Pour réactualiser votre appareil Pour réinitialiser votre appareil 7b. Suivez les instructions à l'écran. FTB-1v2 et FTB-1v2 Pro...
Page 366 Dépannage Restauration du fonctionnement normal de l'appareil 8. Si vous souhaitez restaurer votre appareil (avec un fichier WIM), procédez comme suit : 8a. Dans Démarrage avancé, appuyez sur Redémarrer maintenant. FTB-1v2 et FTB-1v2 Pro...
Page 367 8b. Dans Choose an option (Choisir une option), appuyez sur Troubleshoot (Dépannage). 8c. Appuyez sur Platform Imaging Utility (utilitaire d'imagerie de la plate-forme) pour afficher l'application correspondante. 8d. Branchez la clé USB contenant le fichier WIM souhaité sur votre appareil. FTB-1v2 et FTB-1v2 Pro...
Page 368 Restauration du fonctionnement normal de l'appareil 8e. Dans l'assistant Platform Servicing and Imaging Utility (utilitaire d'imagerie et d'entretien de la plate-forme), sélectionnez Restore unit from a WIM file (restaurer l'appareil à partir d'un fichier WIM), puis appuyez sur Next (suivant). FTB-1v2 et FTB-1v2 Pro...
Page 369 Dépannage Restauration du fonctionnement normal de l'appareil 8f. Appuyez sur Browse (Parcourir). 8g. Trouvez la clé USB puis appuyez deux fois sur son identifiant pour accéder à son contenu. 8h. Sélectionnez le fichier WIM souhaité. FTB-1v2 et FTB-1v2 Pro...
Page 370 8i. Appuyez sur Next (suivant). 8j. Lisez l'avertissement puis appuyez sur Start (démarrer) pour restaurer l'appareil avec l'image sélectionnée. 8k. Lorsque l'opération est terminée et que l'application vous le demande, débranchez la clé USB puis appuyez sur OK. L'appareil redémarrera. FTB-1v2 et FTB-1v2 Pro...
Page 371 PDF fourni. Note : Les guides de l'utilisateur de tous les produits sont téléchargeables au format PDF dans la section My EXFO du EXFO site Web (www.exfo.com). FTB-1v2 et FTB-1v2 Pro...
Page 372 Dans Mini Toolbox X ou une application de l'instrument, appuyez sur (ou l'équivalent). Pour afficher la documentation en format PDF : 1. Dans la fenêtre principale, appuyez sur le bouton Utilitaires. 2. Appuyez sur l'icône correspondant au type de document que vous souhaitez afficher. FTB-1v2 et FTB-1v2 Pro...
Page 373 Fax : 1 418 683-9224 support@exfo.com Pour des informations détaillées sur l'assistance technique et la liste des autres bureaux à travers le monde, consultez le site Web EXFO sur www.exfo.com. Si vous avez des commentaires ou des suggestions concernant cette documentation utilisateur, vous pouvez les envoyer à...
Page 374 Mini Toolbox X et des composants matériels, ou les informations sur les interfaces réseau directement sur votre appareil. Vous pouvez également trouver les coordonnées appropriées si vous souhaitez contacter EXFO. Récupération du numéro de série de votre appareil Le numéro de série de votre appareil se trouve facilement à...
Page 375 Pour récupérer le numéro de version de Mini Toolbox X : 1. Dans le coin inférieur droit de la fenêtre principale, appuyez sur 2. Appuyez sur l'onglet À propos de. Le numéro de version s'affiche. FTB-1v2 et FTB-1v2 Pro...
Page 376 Pour récupérer des informations sur les interfaces réseau ® concernant Ethernet et Bluetooth 1. Dans le coin inférieur droit de la fenêtre principale, appuyez sur 2. Appuyez sur l'onglet Plate-forme. Les informations sont affichées (une section par interface réseau). FTB-1v2 et FTB-1v2 Pro...
Page 377 Pour récupérer des informations sur les interfaces réseau concernant le Wi-Fi : 1. Dans la fenêtre principale, appuyez sur le bouton Paramètres système. 2. Appuyez sur Panneau de configuration. 3. Dans Réseau et Internet, appuyez sur Afficher l’état et la gestion du réseau. FTB-1v2 et FTB-1v2 Pro...
Page 378 Dépannage Récupération d'informations sur les interfaces réseau 4. Appuyez sur le lien correspondant au réseau Wi-Fi. 5. Dans la fenêtre État de Wi-Fi, appuyez sur Détails. FTB-1v2 et FTB-1v2 Pro...
Page 379 Dépannage Récupération d'informations sur les interfaces réseau 6. Lorsque vous avez terminé, fermez la fenêtre. 7. Fermez toutes les autres fenêtres pour revenir à Mini Toolbox X. FTB-1v2 et FTB-1v2 Pro...
Page 380 Dépannage Récupération d'informations sur les interfaces réseau Récupération des coordonnées Toutes les informations nécessaires pour contacter EXFO sont disponibles sur votre appareil. Pour récupérer les coordonnées : 1. Dans le coin inférieur droit de la fenêtre principale, appuyez sur 2. Appuyez sur l'onglet À propos de.
Page 381 Évitez l'exposition à un taux d'humidité élevé ou à d'importantes  variations de température. Évitez toute exposition directe aux rayons du soleil.  Dans la mesure du possible, évitez les chocs et les vibrations.  FTB-1v2 et FTB-1v2 Pro...
Page 383 15 Garantie Informations générales EXFO Inc. (EXFO) offre une garantie contre les défauts de matériaux ou de fabrication pendant une période de un an à compter de la date d'expédition d'origine. EXFO garantit également que l'équipement sera conforme aux spécifications applicables s'il est utilisé normalement.
Page 384 Exclusions EXFO se réserve le droit d'apporter des modifications à la conception ou à la fabrication de ses produits à tout moment, sans obligation d'effectuer ces modifications sur les appareils déjà vendus. Les accessoires, notamment les fusibles, les voyants, les batteries et les interfaces universelles (EUI) utilisés avec les produits EXFO ne sont pas couverts par...
Page 385 étalonnage. 2. Si vous devez retourner l'appareil à EXFO ou à un centre d'entretien agréé, il vous transmettra un numéro d'autorisation de retour de marchandise (RMA) ainsi que l'adresse du retour.
Page 386 Si l'équipement n'est pas sous garantie, l'utilisateur recevra une facture pour les frais inscrits dans ce rapport. EXFO prendra en charge les frais de retour au client de l'équipement sous garantie. Les frais d'assurance pour le transport sont à...
Page 387 Fuhai, Bao’An District, Shenzhen, Chine, 518103 Pour afficher le réseau EXFO des centres d'entretien agréés gérés par nos partenaires près de chez vous, consultez le site Web d'EXFO pour obtenir la liste complète des partenaires de service : http://www.exfo.com/support/services/instrument-services/ exfo-service-centers.
Page 389 Data Types The following section provides an overview of the most common data types that may appear in EXFO’s documentation on commands and queries. The information is supplied for guidance only. For more detailed information, please refer to IEEE 488.2 and SCPI standards.
Page 390 In the diagram above, “NL” corresponds to ASCII character code 10, in decimal (0A in  binary) “END^” corresponds to the last data byte of the message sent with  EOI = True and ATN = False FTB-1v2 and FTB-1v2 Pro...
Page 391 12.048, this value will be rounded off to 12.05. <mantissa> <wsp> <exponent> The second diagram below illustrates the <mantissa> syntax. <digit> <digit> <digit> <digit> The third diagram illustrates the <exponent> syntax. <wsp> <digit> Examples: +2.0 e5, –.56E+4, 6.5e–10 FTB-1v2 and FTB-1v2 Pro...
Page 392 This data type will be used for integer representation in hexadecimal (base 16), octal (base 8) or binary (base 2). The numeric representations will begin with “#H” for hexadecimal, “#Q” for octal and “#B” for binary. <digit> Examples: #Hf3bc015d, #h01a4, #hfe FTB-1v2 and FTB-1v2 Pro...
Page 393 Data Types Applicable Data Types for Input—IEEE 488.2 Examples: #Q1234567, #q1275, #q07 <digit> Examples: #B10010111, #b10110, #b1100 FTB-1v2 and FTB-1v2 Pro...
Page 394 <inserted > <non single quote char> " " <inserted > " " <non single quote char> Examples: "SCPI Commands", ’SCPI Commands’, "SCPI ’Commands’", ’SCPI "Commands"’, "SCPI ""Commands""", ’SCPI ’’Commands’’’ FTB-1v2 and FTB-1v2 Pro...
Page 395 The bytes indicate 1 and 3. The length will then be 13 bytes. The actual response will begin at byte number 5, in this case. <non-zero <8-bit data <digit> digit> byte> <8-bit data <PROGRAM MESSAGE byte> TERMINATOR> FTB-1v2 and FTB-1v2 Pro...
Page 396 <suf f ix unit> <digit> Examples: nm, kHz, km/s2, uW A relative unit (dB) can be referenced to an absolute level, as shown on the following diagram. <suf f ix mult.> <suf f ix unit> Examples: db, dbm, dBW FTB-1v2 and FTB-1v2 Pro...
Page 397 Applicable Data Types for Input—IEEE 488.2 The following table illustrates the possible forms for <suffix mult.>: Name Value Mnemonic 1E18 Peta 1E15 Tera 1E12 Giga Mega Kilo Milli 1E-3 Micro 1E-6 Nano 1E-9 Pico 1E-12 Femto 1E-15 Atto 1E-18 FTB-1v2 and FTB-1v2 Pro...
Page 398 Applicable Data Types for Input—IEEE 488.2 The table below gives the possible forms for <suffix unit>: Reference Unit Suffix Unit Degrees Radians Amperes Volts Hertz Meters Watts DBs ref to 1mW Decibels Degrees Celsius Degrees Fahrenheit FAR Kelvins Seconds Hours Minutes FTB-1v2 and FTB-1v2 Pro...
Page 399 This data type will be used by a device to return short mnemonics when a <DECIMAL NUMERIC PROGRAM DATA> cannot be used. The returned information is sent in the long form and in upper case. Examples: TRIANGLEWAVE, NCONTINUOUS FTB-1v2 and FTB-1v2 Pro...
Page 400 <digit> Examples: 4, –23, 90 <NR2 NUMERIC RESPONSE DATA> (or <NR2>)  This data type will be used by a device to return positive or negative real numbers (fixed-point numbers). <digit> <digit> Examples: 23.45, 1.22, –4.55 FTB-1v2 and FTB-1v2 Pro...
Page 401 Applicable Data Types for Output —IEEE 488.2 <NR3 NUMERIC RESPONSE DATA> (or <NR3>)  This data type will be used by a device to return positive or negative exponential numbers (floating-point numbers). <digit> <digit> <digit> Examples: 4.3E–3, –8.9456E8, 123E–5 FTB-1v2 and FTB-1v2 Pro...
Page 402 Under range 2143289345.000000 7FC00001 Over range 2143289346.000000 7FC00002 Invalid 2143289347.000000 7FC00003 Inactive 2143289348.000000 7FC00004 Value is ASCII 8 bytes PACKED 8 bytes Under range 9221120237577961472 7FF8000020000000 Over range 9221120238114832384 7FF8000040000000 Invalid 9221120238651703296 7FF8000060000000 Inactive 9221120239188574208 7FF8000080000000 FTB-1v2 and FTB-1v2 Pro...
Page 403 Data Types Applicable Data Types for Output —IEEE 488.2 <HEXADECIMAL NUMERIC RESPONSE DATA>  This data type will be used by a device to return integer representations in hexadecimal (base 16). <digit> Examples: #HA3C5, #H0123C, #H010F FTB-1v2 and FTB-1v2 Pro...
Page 404 Data Types Applicable Data Types for Output —IEEE 488.2 <OCTAL NUMERIC RESPONSE DATA>  This data type will be used by a device to return integer representations in octal (base 8). Examples: #Q753214, #Q0124, #Q0725 FTB-1v2 and FTB-1v2 Pro...
Page 405 This data type will be used by a device to return strings containing 7-bit ASCII characters and especially when text has to be displayed since even the non-printable characters are also returned. " " <inserted > " " <non-single quote char> Examples: "SCPI Commands", "SCPI ""Commands""" FTB-1v2 and FTB-1v2 Pro...
Page 406 The bytes indicate 1 and 3. The length will then be 13 bytes. The actual response will begin at byte number 5, in this case. Examples: #14<DAB><DAB><DAB><DAB>, #3004<DAB><DAB><DAB><DAB> where “<DAB>” stands for data byte FTB-1v2 and FTB-1v2 Pro...
Page 407 Note: If you receive a zero as the first digit (#0), it is necessarily followed by a <RESPONSE PROGRAM MESSAGE TERMINATOR> so that you will detect the end of the <INDEFINITE LENGTH ARBITRARY BLOCK RESPONSE DATA>. Example: #0<DAB><DAB><DAB><DAB><terminator> where “<DAB>” stands for data byte. FTB-1v2 and FTB-1v2 Pro...
Page 408 This data type is used by a device to return information when it is impossible to use any other data type. Example: To the *IDN? query, the device will return this response in an arbitrary ASCII bytes format: EXFO Inc.,125-2A55,1.0.1.97 <ASCII data <RESPONSE MESSAGE by te > TERMINATOR> FTB-1v2 and FTB-1v2 Pro...
Page 409 These are: MINimum, MAXimum, DEFault, UP , DOWN, Not A Number (NAN), INFinity and Negative INFinity (NINF). The following special forms are likely to be used by EXFO’s instruments in certain commands or queries: DEFault: This special <numeric_value> parameter forces the ...
Page 410 Special Numeric Values Received on Output Special Numeric Values Received on Output It is possible that an instrument returns unusual values in certain cases. For information on these values, see Applicable Data Types for Output —IEEE 488.2 on page 387. FTB-1v2 and FTB-1v2 Pro...
Page 411 FTB-1v2 and FTB-1v2 Pro. IEEE 488.2 Commands–Quick Reference The FTB-1v2 and FTB-1v2 Pro recognizes the required commands identified in IEEE 488.2. The table below summarizes these commands. These commands are fully explained on the following pages.
Page 412 IEEE 488.2 and Specific Command Reference IEEE 488.2 Required Commands IEEE 488.2 Required Commands *CLS Description The *CLS command clears the Standard Event Status Register and the Error/Event Queue. Syntax *CLS Parameter(s) None FTB-1v2 and FTB-1v2 Pro...
Page 413 Syntax *ESE<wsp><RegisterValue> Parameter(s) RegisterValue: The program data syntax for <RegisterValue> is defined as a <DECIMAL NUMERIC PROGRAM DATA> element. The <RegisterValue>, expressed in base 2, represents the bit values of the Standard Event Status Enable Register. FTB-1v2 and FTB-1v2 Pro...
Page 414 <RegisterValue> shall be in the range of 0 through 255. Example(s) *ESE 25 where 25 = (bit EXE, bit DDE and bit OPC) *ESE 0 clears the content of the Standard Event Status Enable register See Also *ESE? *ESR? FTB-1v2 and FTB-1v2 Pro...
Page 415 With the *ESE? query you can determine the current contents of the Standard Event Status Enable Register. See the contents of this register below. Standard Ev ent Status Enable Register N.U. Syntax *ESE? Parameter(s) None Response Syntax <RegisterValue> FTB-1v2 and FTB-1v2 Pro...
Page 416 Device Dependent Error Enable QRY 4 QueRry Error Enable N.U. 2 Not used OPC 1 Operation Complete Enable Example(s) *ESE? returns 133 where 133 = (bit PON, bit QYE and bit OPC) See Also *ESE *ESR? FTB-1v2 and FTB-1v2 Pro...
Page 417 With the *ESR? query you can determine the current contents of the Standard Event Status Register. Reading the Standard Event Status Register clears it. See the contents of this register below. Standard Event Status Register N.U. Syntax *ESR? Parameter(s) None Response Syntax <RegisterValue> FTB-1v2 and FTB-1v2 Pro...
Page 418 DDE 8 Device Dependent Error Enable QRY 4 QueRry Error Enable N.U. 2 Not used OPC 1 Operation Complete Enable Example(s) *ESR? returns 33 where 33 = (bit CME and bit OPC) See Also *ESE *ESE? FTB-1v2 and FTB-1v2 Pro...
Page 419 *IDN? query should be the last <QUERY MESSAGE UNIT> in a <TERMINATED PROGRAM MESSAGE>. The response is organized into four fields separated by commas. The field definitions are as follows: Field 1 (Manufacturer): EXFO Inc. Field 2 (Model): Instrument Model FTB-1v2 and FTB-1v2 Pro...
Page 420 20 through 7E (32 through 126 decimal) except commas (2C, 44 decimal) and semicolons (3B, 59 decimal). Example(s) *IDN? returns EXFO Inc., FTB-1v2,125-2A55,1.0.1.97 Notes The overall length of the *IDN? response is less than or equal to 72 characters. FTB-1v2 and FTB-1v2 Pro...
Page 421 Register using the *ESR? common query command. However, using a service request eliminates the need to poll the Standard Event Status Register thereby freeing the controller to do other useful work. Syntax *OPC Parameter(s) None See Also *OPC? *WAI FTB-1v2 and FTB-1v2 Pro...
Page 422 The <Acknowledge> response is a single ASCII-encoded byte corresponding to 1. The receipt of an <Acknowledge> response indicates that all pending selected device operations have been completed. Example(s) *OPC? returns 1 See Also *OPC *WAI FTB-1v2 and FTB-1v2 Pro...
Page 423 Standard Event Status Enable Register setting. d) Any Event Register setting, including the Standard Event Status Register settings. e) Calibration data that affects device specifications. f) The Service Request Enable Register setting. Syntax *RST Parameter(s) None FTB-1v2 and FTB-1v2 Pro...
Page 424 The program data syntax for <RegisterValue> is defined as a <DECIMAL NUMERIC PROGRAM DATA> element. The <RegisterValue> value ranges from 0 through 255. The <RegisterValue>, expressed in base 2 (binary), represents the bit values of the Service Request Enable Register. FTB-1v2 and FTB-1v2 Pro...
Page 425 Error / Event AVailable Enable N.U. 2 Not used N.U. 1 Not used A bit value of zero shall indicate a disabled condition. Example(s) *SRE 52 where 52 = (bit ESB, bit MAV and bit EAV) See Also *SRE? *STB? FTB-1v2 and FTB-1v2 Pro...
Page 426 ESB 32 Event Summary Bit Enable MAV 16 Message AVailable Enable N.U. 8 Not used EAV 4 Error / Event AVailable Enable N.U. 2 Not used N.U. 1 Not used Syntax *SRE? Parameter(s) None Response Syntax <RegisterValue> FTB-1v2 and FTB-1v2 Pro...
Page 427 The <RegisterValue> ranges from 0 through 255. When converted to binary (base 2), the <RegisterValue> represents the current bit values of the Service Request Enable Register. Example(s) *SRE returns 32 (bit ESB) See Also *SRE *STB? FTB-1v2 and FTB-1v2 Pro...
Page 428 With the *STB? query you can read the status byte and Master Summary Status bit. See the content of this register below. Status By te Register RQS/ N.U. N.U. N.U. N.U. Syntax *STB? Parameter(s) None Response Syntax <RegisterValue> FTB-1v2 and FTB-1v2 Pro...
Page 429 Message AVailable Enable N.U. 8 Not used EAV 4 Error / Event AVailable Enable N.U. 2 Not used N.U. 1 Not used Example(s) *STB? returns 68 where 68 = (bit MSS and bit EAV) See Also *SRE *SRE? FTB-1v2 and FTB-1v2 Pro...
Page 430 A <Result> with a value not equal to zero indicates that the self-test was not completed or was completed with errors detected. Example(s) *TST? returns 0 (self-test was completed with success) FTB-1v2 and FTB-1v2 Pro...
Page 431 IEEE 488.2 Required Commands *WAI Description The *WAI command shall prevent the device from executing any further commands or queries until the no-operation-pending flag becomes TRUE. Syntax *WAI Parameter(s) None Example(s) *WAI See Also *OPC *OPC? FTB-1v2 and FTB-1v2 Pro...
Page 432 IEEE 488.2 and Specific Command Reference Specific Commands—Quick Reference Specific Commands—Quick Reference The table below contains a summary of the FTB-1v2 and FTB-1v2 Pro specific commands. These commands are fully explained on the following pages. Command Parameter(s) FORMat [DATA] ASCii|PACKed[,<Length>]...
Page 433 <Length> is set to 0. Syntax :FORMat[:DATA]<wsp>ASCii|PACKed[,<Lengt h>] Parameter(s) Type:  The program data syntax for the first parameter is defined as a <CHARACTER PROGRAM DATA> element. The allowed <CHARACTER PROGRAM DATA> elements for this parameter are: ASCii|PACKed. FTB-1v2 and FTB-1v2 Pro...
Page 434 <Length> of zero has been specified, the FORMat[:DATA]? query returns zero as its second parameter. When the PACKed data format is selected, the optional parameter <Length> it not used. Example(s) FORM ASC FORM ASC,6 FORM:DATA PACKED See Also FORMat[:DATA]? FTB-1v2 and FTB-1v2 Pro...
Page 435 The PACKED <Type> is returned when data is transferred to a <DEFINITE BLOCK RESPONSE DATA>, as specified in the device documentation. Length:  The response data syntax for <Length> is defined as a <NR1 NUMERIC RESPONSE DATA> element. FTB-1v2 and FTB-1v2 Pro...
Page 436 When the data is returned in PACKED <Type>, the <Length> is not used and always returns 0. Example(s) FORM? returns ASCII,6 FORM? returns PACKED,0 See Also FORMat[:DATA]? FTB-1v2 and FTB-1v2 Pro...
Page 437 <STRING RESPONSE DATA> element. The list of <STRING PROGRAM DATA> contains the names of all logical instruments and groups. Example(s) INST:CAT? returns “FTB-5240BP Optical Spectrum Analyzer (1250nm-1650nm)”,”FTB-5240S Optical Spectrum Analyzer (1250nm-1650nm)” See Also INSTrument:CATalog:FULL? FTB-1v2 and FTB-1v2 Pro...
Page 438 The immediately following <NR1 NUMERIC RESPONSE DATA> formatted number is its associated logical instrument number. Example(s) INST:CAT:FULL? returns “FTB-5240BP Optical Spectrum Analyzer (1250nm-1650nm)”,1,”FTB-5240S Optical Spectrum Analyzer (1250nm-1650nm)”,2 See Also INSTrument:CATalog?. FTB-1v2 and FTB-1v2 Pro...
Page 439 All response data are separated by commas. This is not affected by a *RST command. Syntax :SOFTware:CATalog? Parameter(s) None Response Syntax <Catalog>, where each element of the list is presented as <Product Pack Name>,<Version [Service Pack]> FTB-1v2 and FTB-1v2 Pro...
Page 440 "major.minor" format, followed by an optional service pack version. The product pack and optional service pack versions are separated by a space. Example(s) SOFTware:CATalog? returns "ToolBox Core","1.8 SP1","ConnectorMax2", "3.15","NetBlazer Series","2.19" See Also SOFTware:CATalog:FULL? FTB-1v2 and FTB-1v2 Pro...
Page 441 All response data are separated by commas. This is not affected by a *RST command. Syntax :SOFTware:CATalog:FULL? Parameter(s) None Response Syntax <Catalog>, where each element of the list is presented as <Product Pack Name><Simplified Version [Service Pack]>,<Detailed Version>,<Identifier 1>, <Identifier 2>,<Identifier 3> FTB-1v2 and FTB-1v2 Pro...
Page 442 The immediately following <STRING RESPONSE DATA> contains the associated product pack HotFix (HF) identifier. The immediately following <STRING RESPONSE DATA> contains the associated product pack NS identifier. The immediately following <STRING RESPONSE DATA> contains the associated product pack CS identifier. FTB-1v2 and FTB-1v2 Pro...
Page 443 IEEE 488.2 and Specific Command Reference Specific Commands :SOFTware:CATalog:FULL? Example(s) SOFTware:CATalog:FULL? returns "ToolBox Core","1.8 SP1","1.8.1.5","0","0","0", ConnectorMax2","3.15","3.15.017265","0","0","0", "NetBlazer Series","2.19","2.19.0.88","0","0","0" See Also SOFTware:CATalog? FTB-1v2 and FTB-1v2 Pro...
Page 444 The program data syntax for <Month> is defined as a <DECIMAL NUMERIC PROGRAM DATA> element. The <Month> is rounded to the nearest integer. Its range is 1 to 12 inclusive. The number 1 corresponds to January, 2 to February, and so on. FTB-1v2 and FTB-1v2 Pro...
Page 445 1 to the number of days in the month from the previous parameter. This command keeps track of the number of days in each month, accounting for leap years through the range of years that it accepts. Example(s) SYST:DATE 2016,07,29 See Also SYSTem:DATE? FTB-1v2 and FTB-1v2 Pro...
Page 446 IEEE 488.2 and Specific Command Reference Specific Commands :SYSTem:DATE? Description The SYSTem:DATE query returns the instrument's internal calendar. This is not affected by a *RST command. Syntax :SYSTem:DATE? Parameter(s) None Response Syntax <Year>,<Month>,<Day> FTB-1v2 and FTB-1v2 Pro...
Page 447 This command keeps track of the number of days in each month, accounting for leap years through the range of years that it accepts. Example(s) SYST:DATE? returns 2016,07,29 See Also SYSTem:DATE FTB-1v2 and FTB-1v2 Pro...
Page 448 The zero value is also used to indicate that no error or event has occurred. Description[,Info]:  The response data syntax for <Description[,Info]> is defined as a <STRING RESPONSE DATA> element. FTB-1v2 and FTB-1v2 Pro...
Page 449 255 characters. For standard defined error/event <Codes>, the <Description> is sent exactly as indicated in the appendix of this document. Example(s) SYST:ERR:NEXT? returns -222,”Data out of range” SYST:ERR:NEXT? returns -222,”Data out of range,instrument monomodule 5240S, 2016/07/29 14:56:16.259” FTB-1v2 and FTB-1v2 Pro...
Page 450 24-hour format. Minute:  The program data syntax for <Minute> is defined as a <DECIMAL NUMERIC PROGRAM DATA> element. The <Minute> is always rounded to the nearest integer. It ranges from 0 to 59 inclusively. FTB-1v2 and FTB-1v2 Pro...
Page 451 59.5 to be rounded to 60. When this element is rounded to 60 it shall be set to 0 and the minute value incremented. Any other carries shall be rippled through the date. Example(s) SYST:TIME 12,47,29 See Also SYSTem:TIME? FTB-1v2 and FTB-1v2 Pro...
Page 452 :SYSTem:TIME? Description This device has an internal clock and implements the SYSTem:DATE? query to get the clock time over the interface. This is not affected by a *RST command. Syntax :SYSTem:TIME? Parameter(s) None Response Syntax <Hour>,<Minute>,<Second> FTB-1v2 and FTB-1v2 Pro...
Page 453 The response data syntax for <Second> is defined as a <NR1 NUMERIC RESPONSE DATA> element. The <Second> ranges from 0 to 59. The resolution of the clock is the second. Example(s) SYST:TIME? returns 16,55,38 See Also SYSTem:TIME FTB-1v2 and FTB-1v2 Pro...
Page 454 Year.Revision, where Year represents the year-version (that is 1990) and Revision represents an approved revision number for that year. If no approved revisions are claimed, then this extension is 0. Example(s) SYSTem:VERSion? returns 1999.0 (no approved revisions are claimed) FTB-1v2 and FTB-1v2 Pro...
Page 455 *EMC 0,1 is not allowed. –109 “Missing parameter” Fewer parameters were received than required for the header; for example, the *EMC common command requires one parameter, so receiving *EMC is not allowed. FTB-1v2 and FTB-1v2 Pro...
Page 456 –121 “Invalid character in An invalid character for the data type being parsed number” was encountered; for example, an alpha in a decimal numeric or a "9" in octal data. FTB-1v2 and FTB-1v2 Pro...
Page 457 –144 “Character data tool The character data element contains more than long” twelve characters (see IEEE 488.2, 7.7.1.4). –148 “Character data not A legal character data element was encountered allowed” where prohibited by the device. FTB-1v2 and FTB-1v2 Pro...
Page 458 The expression data element was invalid (see IEEE 488.2, 7.7.7.2); for example, unmatched parentheses or an illegal character. –178 “Expression data not A legal expression data was encountered but was allowed” not allowed by the device at this point in parsing. FTB-1v2 and FTB-1v2 Pro...
Page 459 (see IEEE 488.2, 5.6.1.5) was lost when the device changed to LOCS from REMS or to LWLS from RWLS. –203 “Command protected” Indicates that a legal password-protected program command or query could not be executed because the command was disabled. FTB-1v2 and FTB-1v2 Pro...
Page 460 –221 through –229. –221 “Settings conflict” Indicates that a legal program data element was parsed but could not be executed due to the current device state (see IEEE 488.2, 6.4.5.3 and 11.5.1.1.5). FTB-1v2 and FTB-1v2 Pro...
Page 461 Indicates that a legal program data element was parsed but could not be executed because the data format or structure is inappropriate. For example when loading memory tables or when sending a SYSTem:SET parameter from an unknown instrument. FTB-1v2 and FTB-1v2 Pro...
Page 462 –252 “Missing media” Indicates that a legal program command or query could not be executed because of a missing media; for example, no disk. The definition of what constitutes missing media is device-specific. FTB-1v2 and FTB-1v2 Pro...
Page 463 “Media protected” Indicates that a legal program command or query could not be executed because the media was protected; for example, the write-protect tab on a disk was present.The definition of what constitutes protected media is device-specific. FTB-1v2 and FTB-1v2 Pro...
Page 464 488.2, 10.7.3 and 10.7.6.2); for example, the label was too long, the same as a common command header, or contained invalid header syntax.] –274 “Macro parameter [Indicates that the macro definition improperly error” used a macro parameter placeholder (see IEEE 488.2, 10.7.3).] FTB-1v2 and FTB-1v2 Pro...
Page 465 “Illegal program name” [The name used to reference a program was invalid; for example, redefining an existing program, deleting a nonexistent program, or in general, referencing a nonexistent program.] –283 “Illegal variable name” [An attempt was made to reference a nonexistent variable in a program.] FTB-1v2 and FTB-1v2 Pro...
Page 466 Error as defined in IEEE 488.2, 11.5.1.1.6 has occurred.] –310 “System error” [Indicates that some error, termed "system error" by the device, has occurred. This code is device-dependent.] –311 “Memory error” [Indicates some physical fault in the device's memory, such as parity error.] FTB-1v2 and FTB-1v2 Pro...
Page 467 [Parity bit not correct when data received for message” example, on a serial port.] –362 “Framing error in [A stop bit was not detected when data was program message” received for example, on a serial port (for example, a baud rate mismatch).] FTB-1v2 and FTB-1v2 Pro...
Page 468 (see IEEE 488.2, 6.5.7.5).] –500 “Power on” [The instrument has detected an off to on transition in its power supply.] –600 “User request” [The instrument has detected the activation of a user request local control.] FTB-1v2 and FTB-1v2 Pro...
Page 469 Probable Cause Number –700 “Request control” [The instrument requested to become the active IEEE 488.1 controller-in-charge.] –800 “Operation complete” [The instrument has completed all selected pending operations in accordance with the IEEE 488.2, 12.5.2 synchronization protocol.] FTB-1v2 and FTB-1v2 Pro...
Page 471 You can build your own programs using the provided properties and events via the IcSCPIAccess interface (available on your unit). For information on how to configure your FTB-1v2 and FTB-1v2 Pro for DCOM control, see Configuring DCOM Access to Your Unit on page 231.
Page 472 ICSCPIAccess point Write property WriteBinary property Read property ReadBinary property Initialize property DeviceClear property RemoteState property LockoutState property StatusByte property RequestService event ReturnToLocal event These properties and events are fully explained in the following pages. FTB-1v2 and FTB-1v2 Pro...
Page 473 Message: Required. A string value corresponding to the program message to be sent. Possible error(s) Timeout: This error will occur if the operation could not be completed within the allowed delay. For information on timeout setting, see Initialize on page 465. FTB-1v2 and FTB-1v2 Pro...
Page 474 Initialize on page 465. MPORTANT Before you retrieve data with the Read or ReadBinary methods, you must specify the format in which the information must be returned. Details on how to correctly set the format can be found below. FTB-1v2 and FTB-1v2 Pro...
Page 475 For information on timeout setting, see Initialize on page 465. QueryUnterminated: This error will occur if the output queue is empty (for example, no query has been made previously). FTB-1v2 and FTB-1v2 Pro...
Page 476 The first byte contains the # character.  The byte that immediately follows contains  the number of subsequent bytes that you have to check to know the total length. FTB-1v2 and FTB-1v2 Pro...
Page 477 Read and Write operations, in milliseconds. Syntax object.Initialize(Timeout) Parameter(s) Timeout: Required. A numeric value corresponding to the delay in milliseconds. Notes If the Initialize method is not invoked, the default value is 10 000 milliseconds. FTB-1v2 and FTB-1v2 Pro...
Page 478 (to set the state) State: a Boolean value corresponding to: True: Remote False: Local Parameter(s) None. Response(s) If the property is used to get the device’s remote state, the property will return a Boolean value. Access Get/Set FTB-1v2 and FTB-1v2 Pro...
Page 479 A value corresponding to the device’s status byte. Notes This property can be used in conjunction with RequestService event (see RequestService on page 468) to find out why the device caused a Service Request (SRQ). Access FTB-1v2 and FTB-1v2 Pro...
Page 480 SRQ. ReturnToLocal Description This event is triggered when the user presses the Local button from the controller’s front panel when the device is in Remote state. Parameter(s) None. FTB-1v2 and FTB-1v2 Pro...
Page 481 Note: The Telnet client is available on almost all units in case you intend to use these units as computers to connect to a Telnet server. However, on an FTB-1v2, FTB-2, or LTB-1 running Windows Embedded 8 Standard, the Telnet client is not available. With these units, you must use the PuTTY application to establish communication.
Page 482 Note: If you receive an error message, it probably means that the Telnet client is not already activated on your computer. In this case, in the Open box, type pkgmgr /iu:TelnetClient, and then click OK to enable the client. Once it is done, perform step 3 again. FTB-1v2 and FTB-1v2 Pro...
Page 483 1e. Press ENTER to establish a connection with the Service. Once the connection is established, the READY> prompt is displayed in the Telnet editor window. Note: If the connection cannot be established, the Connection to host lost message is displayed instead. FTB-1v2 and FTB-1v2 Pro...
Page 484 BEGIN and END block in the Telnet editor window, and then press ENTER. For more information, see Internal Commands of the TCP/IP over Telnet Protocol on page 477. 3. Click to close the session. FTB-1v2 and FTB-1v2 Pro...
Page 485 Example: open 10.192.2.45 5024 Note: Port 5024 is designated for sending SCPI commands in the Telnet protocol. The connection is established when the message Connected to Toolbox/IQS Manager is displayed in the Telnet editor window. FTB-1v2 and FTB-1v2 Pro...
Page 486 BEGIN and END block in the Telnet editor window, and then press ENTER. For more information, see Internal Commands of the TCP/IP over Telnet Protocol on page 477. 3. Click to close the session. FTB-1v2 and FTB-1v2 Pro...
Page 487 SESSION 2 sends this command:  CONNECT LINS10 The commands returns...Error At this moment, SESSION 2 knows that LINS10 is already in use by another session. Note: Both sessions must use these commands to ensure that they receive accurate information. FTB-1v2 and FTB-1v2 Pro...
Page 488 Shutting down and restarting the client computer.  A network interruption.  A module can also be released when you terminate the communication by using the KILL LINS command. For more information, see KILL LINS on page 485. FTB-1v2 and FTB-1v2 Pro...
Page 489 Description The ABORT BEGIN command prevents the execution of the SCPI commands that are enclosed in a BEGIN and END block, and returns to the READY> prompt in the Telnet editor window. Syntax ABORT BEGIN Examples FTB-1v2 and FTB-1v2 Pro...
Page 490 The BEGIN and END commands allow to define blocks of SCPI commands (script) in a Telnet editor window. The SCPI commands enclosed in BEGIN and END blocks will be executed in batch. Syntax BEGIN <SCPI_command> <SCPI_command> FTB-1v2 and FTB-1v2 Pro...
Page 491 Examples Notes To execute a single command, simply type or  paste the command in the Telnet editor window. You cannot enclose internal commands in a  BEGIN and END block, except the ABORT BEGIN command. FTB-1v2 and FTB-1v2 Pro...
Page 492 Communicating Through TCP/IP Over Telnet Internal Commands of the TCP/IP over Telnet Protocol CLOSE Description The CLOSE command terminates the current Telnet session. Syntax CLOSE Examples FTB-1v2 and FTB-1v2 Pro...
Page 493 CLOSE LINS<Unit_Number><Slot_Number> You must specify the unit number and the slot number identifying the module for which you want to close the connections. For LTB-1, LTB-8, FTB-1v2, FTB-1v2 Pro, FTB-2,  FTB-2 Pro, and FTB-4 Pro: CLOSE LINS<Logical_Instrument_Number> You must specify the logical instrument number corresponding to the module for which you want to close the connections.
Page 494 LINS. On all platforms except IQS-600 and FTB-500,  CLOSE LINS does not prevent another session from accessing the instrument using a direct LINS command. FTB-1v2 and FTB-1v2 Pro...
Page 495 CONNECT LINS<Unit_Number><Slot_Number> You must specify the unit number and the slot number identifying the module to which the session will connect. For LTB-1, LTB-8, FTB-1v2, FTB-1v2 Pro, FTB-2,  FTB-2 Pro, and FTB-4 Pro: CONNECT LINS<Logical_Instrument_Number> You must specify the logical instrument number corresponding to the module to which the session will connect.
Page 496 If the command is not executed successfully, the  possible reasons could be: The module is already connected to  a different client session. The provided information does not  correspond to a valid LINS. FTB-1v2 and FTB-1v2 Pro...
Page 497 KILL LINS<Unit_Number><Slot_Number> You must specify the unit number and the slot number identifying the module for which you want to terminate the session. For LTB-1, LTB-8, FTB-1v2, FTB-1v2 Pro, FTB-2,  FTB-2 Pro, and FTB-4 Pro: KILL LINS<Logical_Instrument_Number> You must specify the logical instrument number corresponding to the module for which you want to terminate the session.
Page 498 Enter again the STATUS CLIENT command to  confirm the termination of the module (LINS10 in our example). Only the information of the remaining connected client is displayed. FTB-1v2 and FTB-1v2 Pro...
Page 499 STATUS CONNECTION Description This command lists out all the connections with their Idle or Active status. Syntax STATUS CONNECTION Examples Notes By default, any connection that is idle for 5 minutes or more is identified as Idle. FTB-1v2 and FTB-1v2 Pro...
Page 500 (IQS-600 and FTB-500), or with their LINS (all other platforms). Syntax STATUS MODULE Examples WHO M I? Description This command retrieves the IP address and the communication port of the current session. Syntax WHO M I? Examples FTB-1v2 and FTB-1v2 Pro...
Page 501 Windows ......175 batteries faibles ......... 284 angled brackets......... 268 bloc d'alimentation externe ......25 appareil blocage de l'accès Bureau à distance ..201 positionnement ......124, 138 première configuration......49 réparation..........24 support arrière........41 FTB-1v2 et FTB-1v2 Pro...
Page 502 ........289, 294 condensateurs ..........24 date et heure ........105 configuration langue ........... 93 accès Bureau à distance ....193, 197 changing appareil..........49 communication settings ...... 226 démarrage automatique des applications ......89 FTB-1v2 et FTB-1v2 Pro...
Page 503 Wi-Fi ......179 module Wi-Fi ........179 courant, électrique ........27 démarrage, sélection des applications création de fichiers PDF ......131 pour ..........89 déplacement des fichiers et des dossiers ... 156 désactivation communication sans fil ......179 FTB-1v2 et FTB-1v2 Pro...
Page 504 étiquette, identification ......361 exceptions, ajouter au pare-feu ....211 écran tactile exigences concernant le courant alternatif .. 27 clic droit ..........58 expédition à EXFO ........374 emplacement........... 3 exploration Web ........135 gestes ..........56, 57 Explorer, Internet........135 nettoyage ..........
Page 505 ..........29, 35 installation clients VPN........... 184 logiciel tiers ........... 64 mandatory commands ......400 logiciels..........59 manuels............. 359 instrument control settings ....... 226 maximum interface, changer de langue....... 93 courant d'entrée........27 taille de fichier ........158 FTB-1v2 et FTB-1v2 Pro...
Page 506 Ping ..........215 double profondeur ......5, 6 pour Trace route ........218 profondeur simple ........5 pare-feu............. 211 Module FTBx ..........4 partage de données........72 monitoring remote commands ....272 multiple capabilities ........267 FTB-1v2 et FTB-1v2 Pro...
Page 507 ..........269 register syntax conventions ......266 diagram ........264, 265 ESE ............262 ESR ............262 SRE ............262 sans fil STB ............262 connexion ..........136 module interne ........179 réseau ..........166 FTB-1v2 et FTB-1v2 Pro...
Page 508 Bluetooth ......72 enable register (ESE) ......262 utilisation de Windows ......56, 57 register (ESR) ........262 utilisation en intérieur ......... 24 standard status data structure diagram ........264, 265 general ..........262 FTB-1v2 et FTB-1v2 Pro...
Page 509 à..........151 emplacement........... 4 white space ..........267 Wi-Fi connexion ..........166 données de bande de fréquences .....x Windows 8.1 Pro/Embedded 8 Standard..56, 57 mise à jour des applications....307 wsp ............267 FTB-1v2 et FTB-1v2 Pro...
Page 510 Elektroniikkatie 2 FI-90590 Oulu, FINLANDE Tél. : +358 (0) 403 010 300 · Fax : +358 (0) 8 564 5203 APPEL GRATUIT (États-Unis et Canada) 1 800 663-3936 © 2018 EXFO Inc. Tous droits réservés. Imprimé au Canada (2018-10) ...
