Bloc De Commande (Avec Bobine Filtre De Disjoncteur De Fuite À La Terre) - Graco IronMan 300E Fonctionnement

Bloc de commande (avec bobine filtre
de disjoncteur de fuite à la terre)

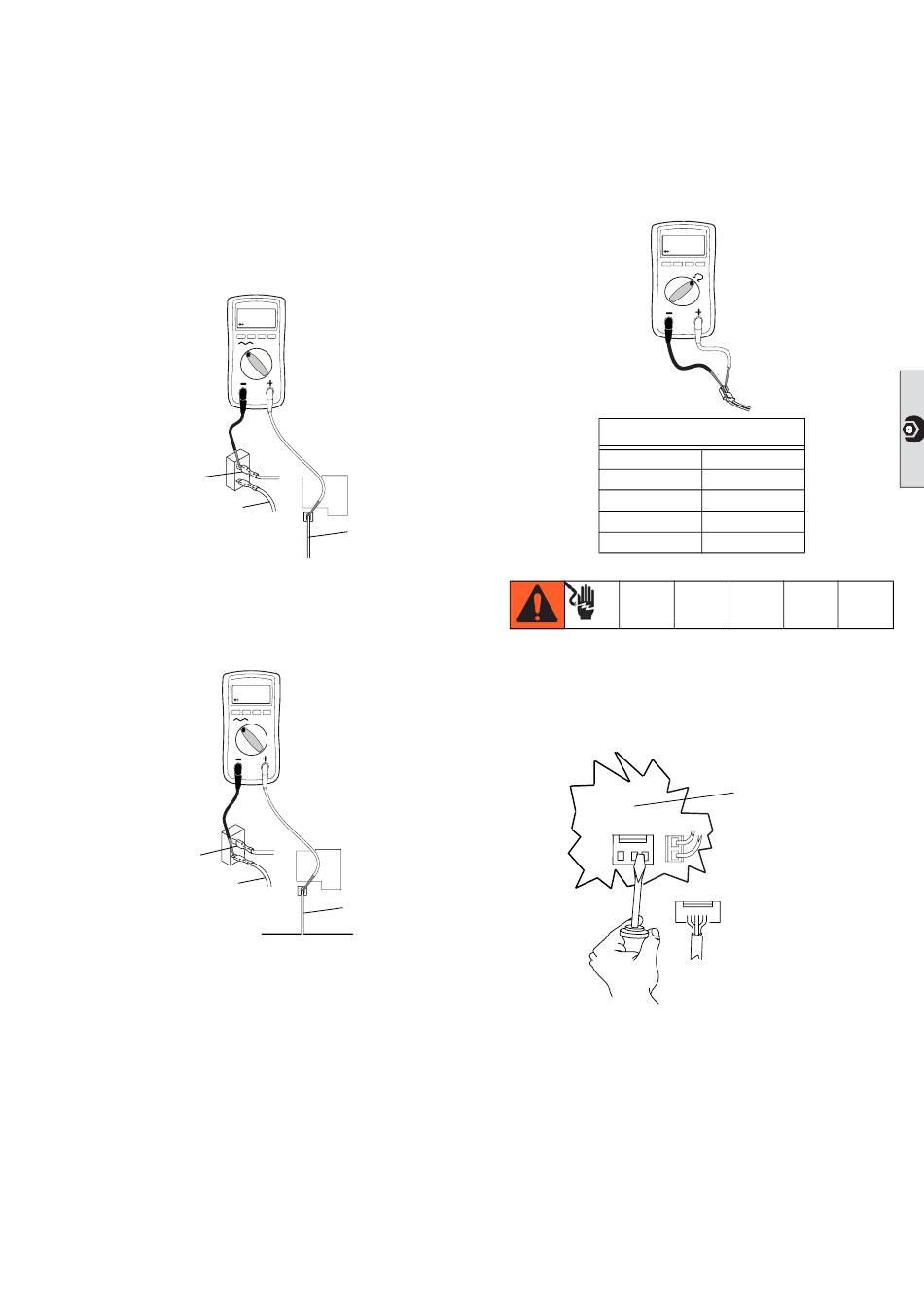

Suivre les étapes ci-dessous :
1. Brancher le cordon d'alimentation et mettre
l'interrupteur à ON. Brancher les fils au bloc
de commande et à l'interrupteur. Instrument
sur Volts CA.
110-120 AC
V
-
Fil noir au bloc
de commande
Fil noir du cordon
d'alimentation
ti13138a
2. Brancher le cordon d'alimentation et mettre
l'interrupteur à ON. Brancher les fils au bloc
de commande et à l'interrupteur. Instrument
sur Volts CA.
110-120 AC
V
-
Fil noir au bloc
de commande
Fil noir du cordon
d'alimentation
ti13139a
313314B
All manuals and user guides at all-guides.com
Fil blanc du cordon
d'alimentation
Fil blanc du cordon
d'alimentation
3. Vérifier le thermocontacteur du moteur. Débrancher
les fils thermiques (voir le tableau ci-dessous pour
les indications appropriées).
REMARQUE : Le moteur doit être refroidi.
-
Tableau des résistances :
Ironman 300E
695
795
1095
1595
4. Brancher le cordon d'alimentation et mettre
l'interrupteur à ON. Débrancher le potentiomètre et
créer un court-circuit avec attention entre les bornes
du potentiomètre.
ti13141a
Consulter le Diagramme de câblage, voir page 85
pour en savoir plus.
Repair / Réparation / Reparación
ti13140a
8,2 kilohms
0 ohms
2 kilohms
3,9 kilohms
6,2 kilohms
Bloc de commande
49
