COD. 3200340_Rev01
INSTALACIÓN Y CONEXIONES
Fijar la parte posterior de la caja en la pared utilizando los tacos y tornillos suministrados. Pasar los cables por la parte
inferior del receptor. Conectar los cables de alimentación en los bornes del circuito impreso, siguiendo las indicaciones de la
serigrafía de la placa. Situar el receptor lo más cerca posible de la hoja de la puerta y evitar colocar superficies metálicas entre
el receptor y el transmisor RADIOBAND. Conectar los cables según esquema de conexiones. Programar los emisores y
transmisores RADIOBAND según apartado de programación. Fijar el frontal del receptor a la parte posterior con los tornillos
suministrados para ello.
1- Alimentación 12/24V ac/dc (+)
2- Alimentación 12/24V ac/dc (-)
3, 4- B1: conexión a la entrada de banda de seguridad del cuadro de maniobras (contacto resistivo 8,2k) con selector en posición BS1.
O conexión a la entrada de contacto del cuadro de maniobras (NC) con selector en posición CS1.
5, 6- B2: conexión a la entrada de banda de seguridad del cuadro de maniobras (contacto resistivo 8,2k) con selector en posición BS2.
O conexión a la entrada de contacto del cuadro de maniobras (NC) con selector en posición CS2.
7- COM: Común conexión autotest seguridades (-). Ver figura y tabla Autotest Polarizado.
8- ATEST1: Conexión autotest para R1. Ver figura y tabla Autotest Polarizado.
9- ATEST2: Conexión autotest para R2. Ver figura y tabla Autotest Polarizado.
10, 11- R1: Salida relé 1 receptor RADIO
12, 13- R2: Salida relé 2 receptor RADIO

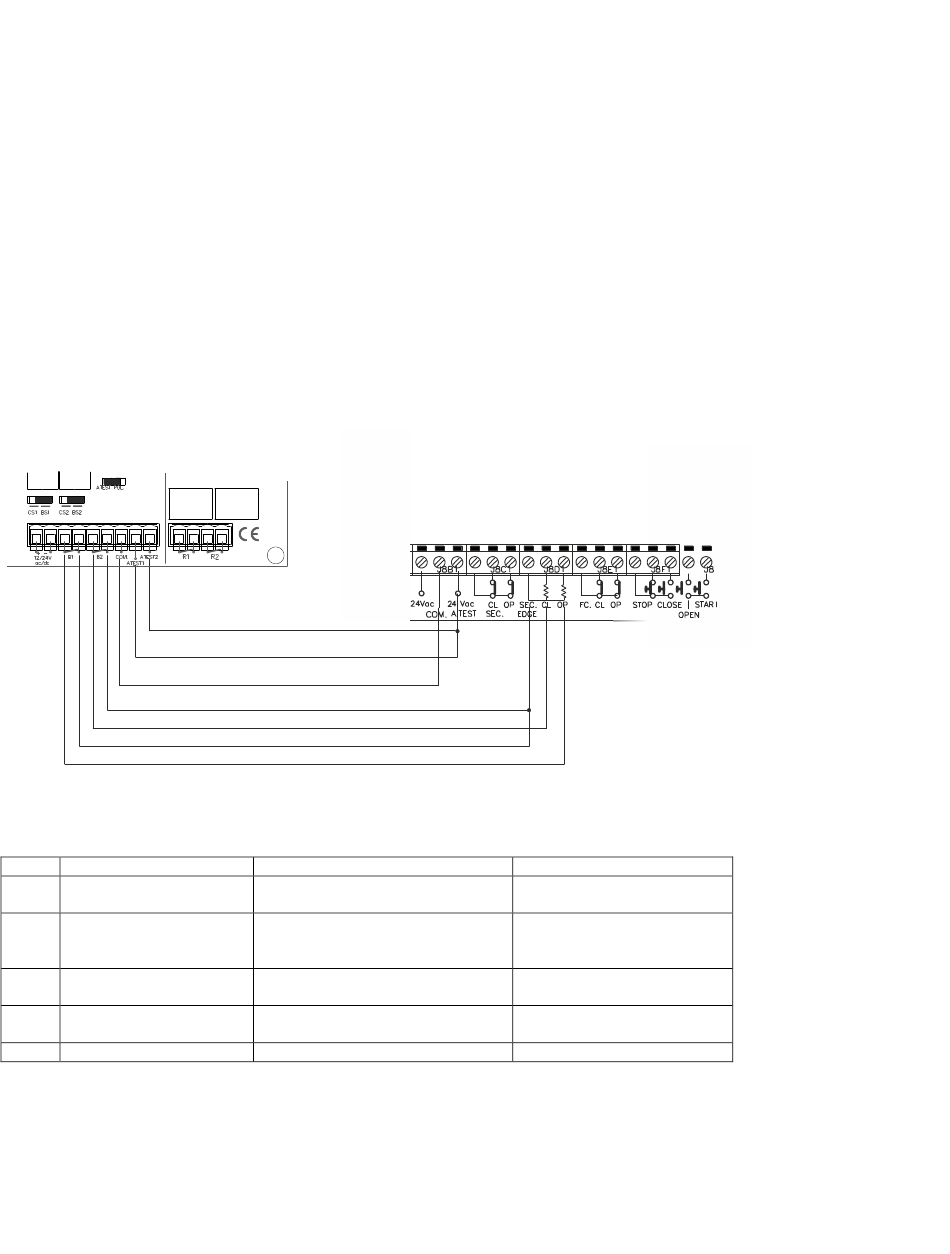

RBMOTION
TWO SAFETY EDGES CONNECTION WITH
NEGATIVE POLARIZATION AUTOTEST
INDICADORES LUMINOSOS
Led
ON
R1
Activación relé R1
R2/LB
Activación relé R2/
Indicación batería baja en
el transmisor
B1
Activación relé B1 o banda
no conectada
B2
Activación relé B2 o banda
no conectada
CHECK
FUNCIONAMIENTO
Los indicadores luminosos R1 y R2 se activan cada 5 segundos indicando una correcta alimentación del equipo.
RBMOT30 / RBMOT500
OFF
R1 desactivado, estado por defecto
R2 desactivado, estado por defecto/
Indicación batería en estado correcto
en el transmisor
B1 desactivado, estado de banda
correcto
B2 desactivado, estado de banda
correcto
CONTROL PANEL
Intermitente
Cada 5 segundos, correcta
alimentación del equipo
Cada 5 segundos, correcta
alimentación del equipo
Cobertura (ver función CHECK)
3
