DESCRIPTION GÉNÉRALE
Cet équipement est composé de
PROPOSITION RADIOBAND 1G système.
CHARACTERISTIQUES TECHNIQUES
Fréquence
Codification
Mémoire
Alimentation
Marge d'alimentation
Nombre de relais
Contacts relais
Consommation repos / trav.
Entrées Autotest
Puissance
Température trav.
Étanchéité
Dimensions
Dimensions boîtier
Portée Radio (garanti)
1 2 3 4 5 6 7 8 9
RBMOT30 / RBMOT500
30 ou 500 codes du récepteur et le récepteur à
MOTION: 868,35MHz
RADIOBAND1G: 868,90MHz
Code changeant à haute sécurité
RBMOT30: 30 codes / RBMOT500: 500 codes
RADIOBAND1G: p.ex.6 RADIOBAND/TBX (3 des relais 1, 3 des
relais 2)
12/24V ac/dc
9-23 / 22-35V dc
8-16 / 16-27V ac
MOTION: 2 relais (R1 et R2)
RADIOBAND1G: 2 relais (B1 et B2)
1A
RBMOT30: 18mA / 115mA / RBMOT500: 22mA/244mA
2 Entrées 0/12 ou 24 Vac/dc avec polarité sélectionnable
< 25 mW
-20ºC à +70ºC
IP54 (avec presse-étoupes IP65)
63x74x25mm
140x220x55mm
MOTION: 100m
RADIOBAND1G: 10m
10 11 12 13
1
1 2 3 4 5 6 7 8 9
10 11 12 13
Publicité
Table des Matières
Manuels Connexes pour jcm-tech RBMOT30
Sommaire des Matières pour jcm-tech RBMOT30
- Page 1 PROPOSITION RADIOBAND 1G système. CHARACTERISTIQUES TECHNIQUES MOTION: 868,35MHz Fréquence RADIOBAND1G: 868,90MHz Codification Code changeant à haute sécurité RBMOT30: 30 codes / RBMOT500: 500 codes Mémoire RADIOBAND1G: p.ex.6 RADIOBAND/TBX (3 des relais 1, 3 des relais 2) Alimentation 12/24V ac/dc 9-23 / 22-35V dc...
-

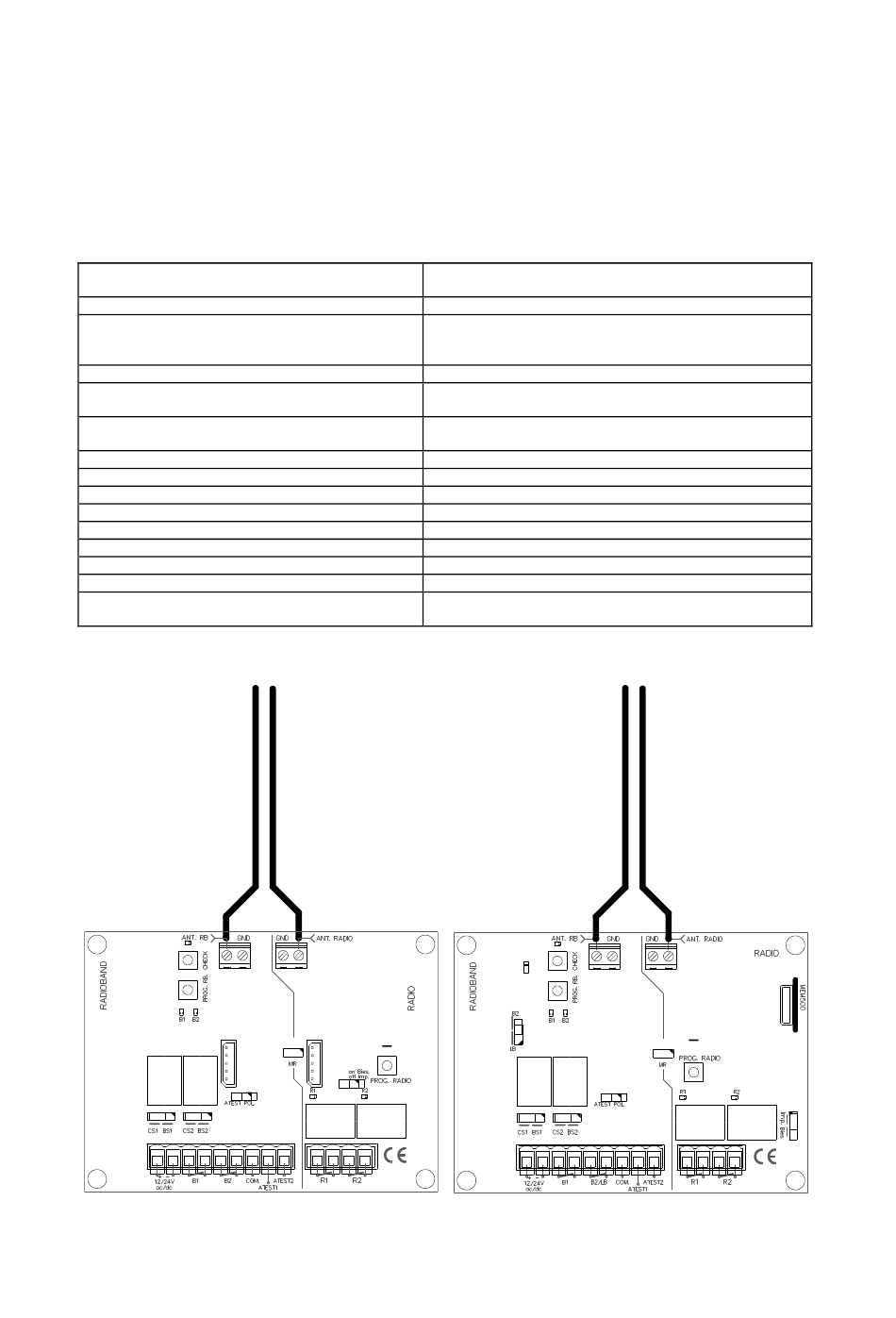

Page 2: Installation Et Connexions
1248054-FR / 1.1 RBMOT30 / RBMOT500 INSTALLATION ET CONNEXIONS Fixer la partie postérieure du boîtier au mur en utilisant les chevilles et vis fournies à cet effet. Passer les câbles par la partie inférieure du récepteur. Connecter les câbles d’alimentation aux bornes marquées, en suivant les instructions de celui-ci. -
Page 3: Fonctionnement
1248054-FR / 1.1 RBMOT30 / RBMOT500 FONCTIONNEMENT Les voyants lumineux sont activés toutes les 5 secondes pour indiquer que l’équipement est bien alimenté. Lorsqu’il reçoit un code, le récepteur vérifie si celui-ci est enregistré dans la mémoire en activant le relais R1 et / ou R2 correspondant. - Page 4 1248054-FR / 1.1 RBMOT30 / RBMOT500 Note: Pour un bon fonctionnement du système, l’émetteur seulement peut être programmé dans un récepteur. Dans les deux modes de programmation, Au bout de 10 secondes sans programmation le récepteur quitte du mode de programmation en émettant deux signaux sonores d’1 seconde. Si lorsque vous programmez un émetteur, la mémoire du récepteur est pleine, le récepteur émet 7 signaux sonores...
- Page 5 1248054-FR / 1.1 RBMOT30 / RBMOT500 VÉRIFICATION DU SYSTÈME (CHECK) Cette fonction doit être utilisée pour vérifier le fonctionnement et la portée de tous les dispositifs une fois l’installation effectuée. Appuyer sur le bouton CHECK du récepteur pendant au moins 1 seconde pour entrer en mode de vérification : le voyant lumineux s’allume et on entend quatre signaux sonores.
- Page 6 1248054-FR / 1.1 RBMOT30 / RBMOT500 FONCTIONS MOTION AUTRES GROUPES MOTION Cette équipe peut travailler avec le groupe ID du système de FREE. Les récepteurs peuvent être configurés avec un groupe (0 à 7) qui permet la gestion de jusqu'à 28 portes de façon indépendante.
-
Page 7: Installation Tips
1248054-FR / 1.1 RBMOT30 / RBMOT500 INSTALLATION TIPS >20 cm UTILISATION DE L’EQUIPEMENT Cet équipement est destiné à être utilisé pour le contrôle à distance et doivent être installés avec une bande de sécurité de l'installation de portes automatiques. Nous ne garantissons pas leur utilisation pour actionner directement des équipements autres que ceux indiqués. -
Page 8: Declaration De Conformité Ce
RBMOT30 / RBMOT500 · Les deux fréquences de fonctionnement ne s’interférent pas l’une à l’autre. Par la présente JCM TECHNOLOGIES, S.A. déclare que l’appareil RBMOT30, RBMOT500 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2004/108/CEE. dans la mesure où le produit est utilisé correctement et 2006/95/CE directive basse tension, que si l'usage est approprié.
