COD. 1257028-F / 1.1
DESCRIPTION GÉNÉRALE
Armoire de commande destinée au contrôle de deux moteurs à 24 Vdc pour portes de garage
battantes à usage résidentiel et collectif.
Principales prestations: autoprogrammation, arrêt pour consommation, récepteur incorporé (30
codes), entrée d'encodeur (capteur hall, ...), vitesse lente (sélectionnable), connexion à
programmateur portable.
Cet armoire de commande seulement peut travailler avec encodeur, ne permet le fonctionnement
par temps.
CARACTÉRISTIQUES TECHNIQUES
Alimentation de l'armoire
Transformateur
Récepteur
Cartes en option
Sortie dispositif de sécurité
Contact éclairage de garage*
Contact lampe de signalisation clignotante *
Température de fonctionnement
Étanchéité
Catégorie de matériel
Dimensions de la plaque base
Dimensions boîtier
* Connecter les deux sorties à 24Vac/dc ou les deux sorties à 230Vac

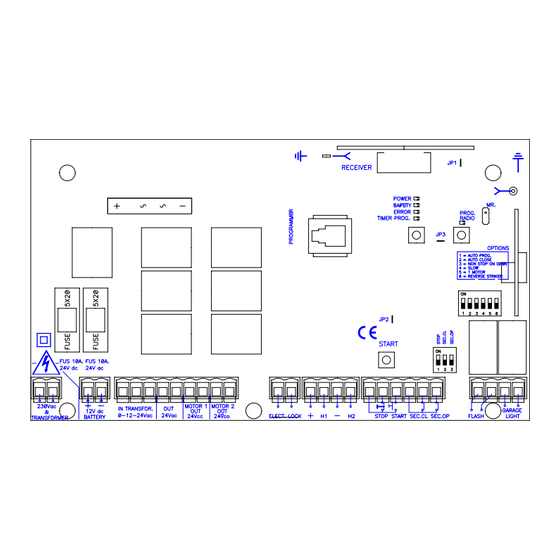

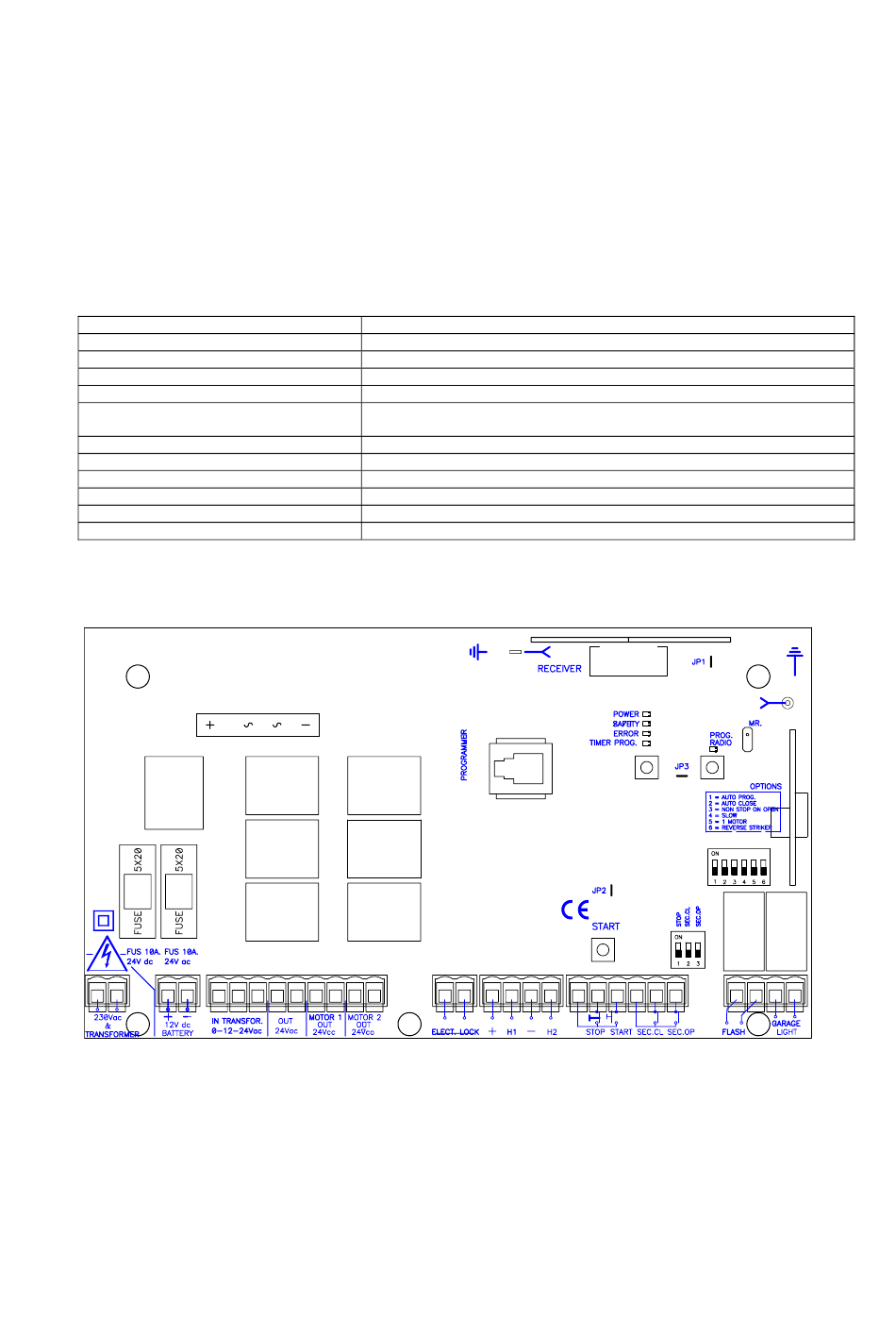

DESCRIPTION DE LA PLAQUE SUPPORT
1
2
3 4
5 6 7
CONNEXION
1
Primaire 230V ac Transformateur + alimentation 230Vac (L)
2
Primaire 230V ac Transformateur + alimentation 230Vac (N)
3
Alimentation batteries 12V dc
4
Alimentation batteries 12V dc
CONT-R20
0-12-24Vac
0-12-24Vdc / 150VA (puissance partagé pour les deux moteurs)
Intégré 868,35MHz 30 codes, 2 canaux
Carte réceptrice à brancher (433,92 / 868,35 MHz)
24V ac / 1A
libre de tension (massi 100W) impulsionel ou temps de manouvre + 30 secondes
(sélectionnable avec programmateur portable)
libre de tension (massi 100W)
-20ºC à + 85ºC
IP54
Classe II
190x107x36mm
225x195x85 mm
8 9 10 11 12 13
14 15 16 17 18 19 20 21 22 23 24 25
1
26 27 28 29
