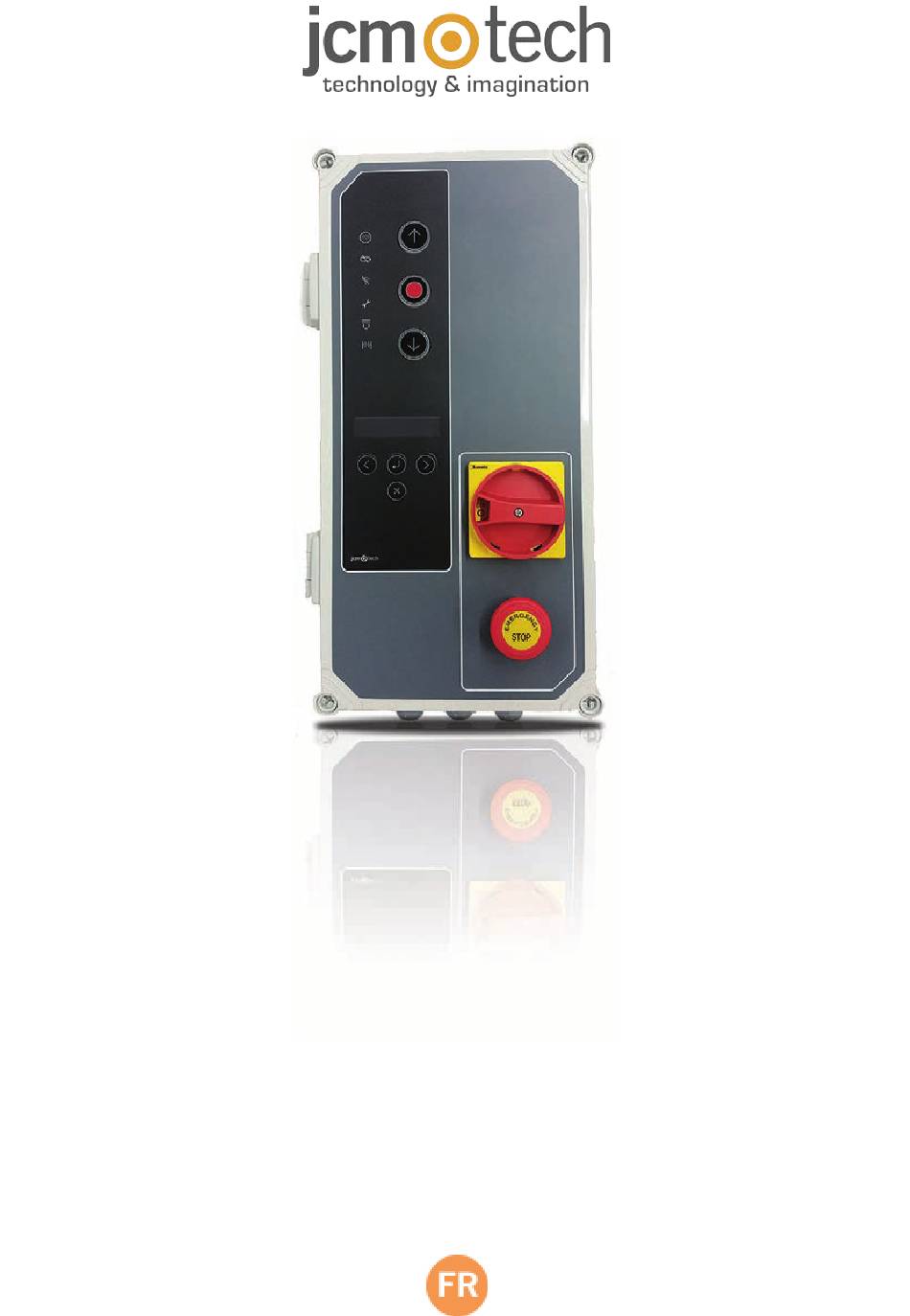

- Page 1 Manuel de l’utilisateur...
-
Page 2: Table Des Matières
Index Consignes importantes de sécurité Consignes de sécurité pour l’ installation Consignes de sécurité pour l’utilisation Utilisation de l'appareil Introduction Description générale Description détaillée Installation Fixation de l’armoire de commande Connections Configuration / Démarrage Configuration des paramètres Sélecteur d’options 1 Sélecteur d’options 2 Mise sous tension électrique Initialisation des paramètres du variateur... -
Page 3: Consignes Importantes De Sécurité
(par ex. bande palpeuse). En cas de fermeture automatique, compléter cela par un détecteur de présence (par ex. photocellule). L’armoire de commande F30 passe automatiquement en mode homme mort lorsque les dis- positifs de sécurité sont actifs ou défecteux. Par consequent, toutes les touches de commandes fonctionneront en mode “pression maintenue”. -
Page 4: Consignes De Sécurité Pour L'utilisation
Consignes de sécurité pour l’utilisation •Ne laissez pas les enfants jouer avec les commandes de la porte. •Maintenez les télécommandes hors de portée des enfants. •Surveillez le mouvement de la porte et maintenez les personnes à l’écart jusqu’à ce que la porte soit complètement ouverte ou fer- mée. -
Page 5: Introduction

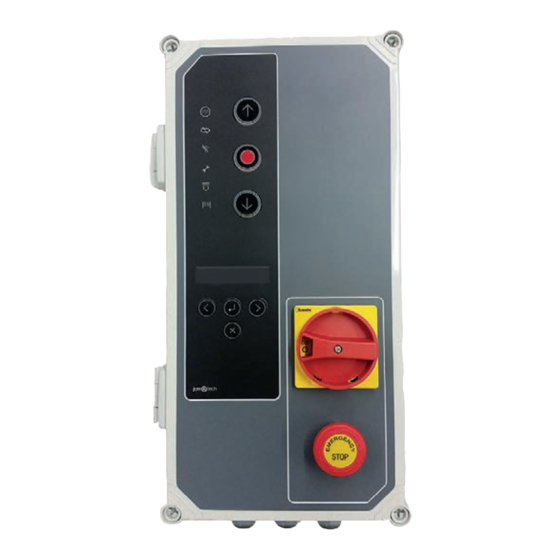

Introduction Description générale Tableau de commande avec variateur de fréquence 0.75KW et contrôle par encodeur absolu JCM, Elektromaten ou Kostal. Est composé de: •Sorties de frein moteur et flash à 230Vac, et sorties de contact libres de tension indiquant l’état de la porte ouverte et fermée. •Une sortie 24Vca et deux sorties 24Vcc pour la connexion de Photocellules à... -
Page 6: Description Détaillée
Description détaillée 1- FUSIBLE 13- SORTIE 24VDC / TEST 1A/250V Sortie pour test cellules photoélectriques 0,7A partagés 2-DELAI FERMETURE AUTOMATIQUE 14- MOTEUR Min=3s - Max=60s Connexion pour moteur U (Ouvrir) V (fermer) W (Commun) Position maximum= Pas de fermeture automatique 3- RECEPTEUR 15- ALIMENTATION Connexion récepteur motion STICK / DCS RACK... - Page 7 jcmtechnologies...
-
Page 8: Installation
Installation Fixation de l’armoire de commande Installer l’armoire de commande verticalement sur le mur à une hauteur de 1,5 m et en suivant les instructions de montage. jcmtechnologies... -
Page 9: Connections
Connections Pour éviter les chocs électriques, l'équipement doit être déconnecté de l'alimentation et toutes les connexions électriques. ALIMENTATION SECTEUR ET RACCORDEMENT DU MOTEUR jcmtechnologies... - Page 10 SORTIES BOUTONS INTERRUPTEURS DE FIN DE COURSE jcmtechnologies...
- Page 11 ENTRÉE DE BANDE DE SÉCURITÉ OPTO / ENTRÉE DE BANDE DE SÉCURITÉ 8K2 (AUTOEDGE) ENTRÉES PHOTOCELLULES Normalement, par défaut la Photocellule 1 est paramétrée pour la sécurité à l’ouverture et la Pho- tocellule 2 pour la sécurité à la fermeture. Vérifiez la configuration des paramètres de l’armoire de commande pour vous en assurer.
- Page 12 ENTRÉES POUR PHOTOCELLULES ENTRÉES POUR PHOTOCELLULES DE BARRIÈRE NPN ENTRÉES POUR PHOTOCELLULES DE BARRIÈRE FSS jcmtechnologies...
-
Page 13: Configuration / Démarrage
Configuration / Démarrage Configuration des paramètres Pour initialiser les paramètres du variateur, appuyer sur la Une fois à l’intérieur, vous pouvez choisir parmi différents touche pendant 2 s pour entrer en mode de menus à l’aide des touches et valider le menu PROGRAMMATION. -
Page 14: Sélecteur D'options 1
Sélecteur d’options 1 Par défaut tous les sélecteurs sortent d’usine sur OFF. SELECTEUR OPTIONS 1- AUTOFERMETURE Ne fermes pas automatiquement Fermes automatiquement Fonctionnement sans homme mort Active la fonction homme mort en 2- HOMME MORT OUVR. en ouvrant ouvrant Fonctionnement sans homme mort Active la fonction homme mort en 3- HOMME MORT FERM. -
Page 15: Initialisation Des Paramètres Du Variateur
Initialisation des paramètres du variateur Pour initialiser les paramètres du variateur, appuyer sur la Une fois dans le système, sélectionner le menu touche pendant 2 s pour entrer en mode de VARIATEUR PARAM. à l’aide de la touche PROGRAMMATION. Sélectionner le menu CONFIG. valider avec la touche Entrée. -
Page 16: Réglage Des Rampes D'accélération
Réglage des rampes d’accélération Une fois programmés les points de « porte ouverte » et « porte fermée », la programmation de la porte sera calculée auto- matiquement à partir des paramètres VERSUS indiqués ci-dessous. Suivre la séquence d’initialisation des paramètres du variateur de la page 14 pour y accéder. Les profils de vitesse de la porte seront calculés sur le modèle suivant : *Une fois la séquence programmée, on peut modifier les paramètres susmentionnés à... -
Page 17: Vérification Du Sens De Rotation Du Moteur
•VARTempsAccélér : secondes de 0 % à 100 % de la vitesse (rampe d’accélération) •VARVitesseMaxOuv : vitesse d’ouverture en pourcentage (100 % étant la vitesse maximale) •VARTempsDécéléra : secondes de 100 % à 0 % de la vitesse (rampe de décélération) •VAR VitessApproc : vitesse constante après la décélération en pourcentage (vitesse d’approche) •ImpulsApprochOuv :impulsions/secondes à... -
Page 18: Programming For Closing
PROGRAMMING FOR CLOSING Appuyer sur le bouton PROG durant 3 secondes, le voyant lumineux s’allume. Placer la porte en position porte fermée en utilisant les boutons . Il est préférable de faire de longues courses pour un réglage correct. Une fois que la porte se trouve dans la position souhaitée de « porte fermée », appuyer sur le bouton PROG pour vali- der la position «... -
Page 19: Programmation Pour Ouvrir
PROGRAMMATION POUR OUVRIR Appuyer sur le bouton PROG durant 3 secondes. le voyant lumineux s’allume. Appuyer sur le bouton ouvrir . La porte s’ouvre jusqu’à ce qu’elle rencontre la fin de course d’ouverture. PROGRAMMATION POUR FERMER Appuyer sur le bouton PROG durant 3 secondes. -
Page 20: Vérification
Vérification Vérification du bon fonctionnement de l’armoire de commande Une fois l’armoire de commande correctement reliée et programmée, vérifier que le système (accessoires inclus) fonctionne bien. Bande palpeuse Vérifiez que la touche LED est éteinte. Si activé pendant le mouvement de la porte, la touche LED s’allume alors, indiquant l’activation de la bande, et la porte alors se ré-ouvre. -
Page 21: Entretien
Entretien Remplacement du fusible Lors de mise sous tension de l’appareil, si le panneau avant ne s’allume pas, ouvrez le couvercle frontal et remplacez le fusible par une autre de mêmes caractéristiques. Réglage des paramètres sur les valeurs par défaut Si l’on souhaite remettre les paramètres sur les valeurs par défaut, entrer dans le menu des paramètres du variateur comme expliqué... -
Page 22: Dépannage
Dépannage VOYANT ALLUMÉ SOLUTION Arrêt d’urgence activé Détection de charge de pile insuffisante Vérifiez les piles de l’émetteur de sécurité Vérifiez le signal radio. Placez l’antenne de Erreur de communication radio l’émetteur RS3 parallèle à celle du récepteur ou changez le dispositif de place Allumé: mode Installateur Clignotement: Aver- Consultez le chapitre Entretien tissement d’entretien... -
Page 23: Voyant Lumineux De Pannes Éventuelles, Led Erreur
Voyant lumineux de pannes éventuelles, LED ERREUR ERREUR LED ERREUR INDICATION SOLUTION ERREUR 10 éclats lents ER02 Erreur interne Consulter le service technique INTERNE 2 éclats rapides Vérifier si la porte a franchi l'interrupteur de fin de course (panne d'interrupteur de fin de course) En L'armoire n'a pas détecté... - Page 24 L'armoire n'a pas reçu de Vérifiez que la porte n'est pas obs- CODEUR mouvement d'encodeur 4 éclats lents ER55 truée et que l'encodeur est cor- BLOQUE pendant plus de 2 7 éclats rapides rectement installé secondes Vérifiez que la tension d'entrée est L'armoireu n'a pas atteint correcte et ne diminue pas lors du 4 éclats lents...
-
Page 25: Données Techniques
Données techniques Paramètre électrique Paramètre Valeur Alimentation 230Vac Puissance maximale moteur 230Vac 3~ 0,75kW Cartes optionnelles (EXTENSION1/EXTENSION2) RSEC3, TL-CARD-V Carte réceptrice REMOTE CONTROL Motion STICK / DCS RACK Sorties 230V Frein moteur et lampe à éclats Sorties sans tension Signaux OUVERT / FERME Alimentation accessoires / Test cellules pho- Sorties 24Vac +/- 20% / 24Vdc / 24Vdc TEST toélectriques (700mA partagés) - Page 26 Notes jcmtechnologies...
- Page 27 Notes jcmtechnologies...
-
Page 28: Données Réglementaires
Données réglementaires Déclaration de conformité UE JCM TECHNOLOGIES, S.A. déclare que le produit F30 lorsqu'il est utilisé en conformité, satisfait aux exigences fon- damentales de la Directive de Machines 2006/42/CE et de les Directives 2014/30/UE sur la compatibilité électromagnétique et 2014/35/UE sur la basse tension; et avec la Directive RoHS 2011/65/UE.
