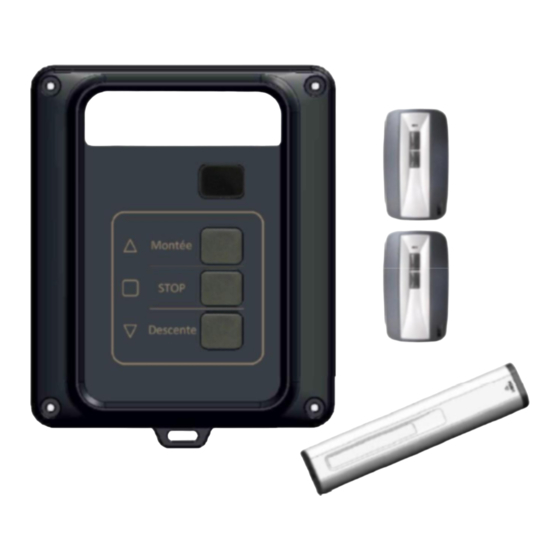

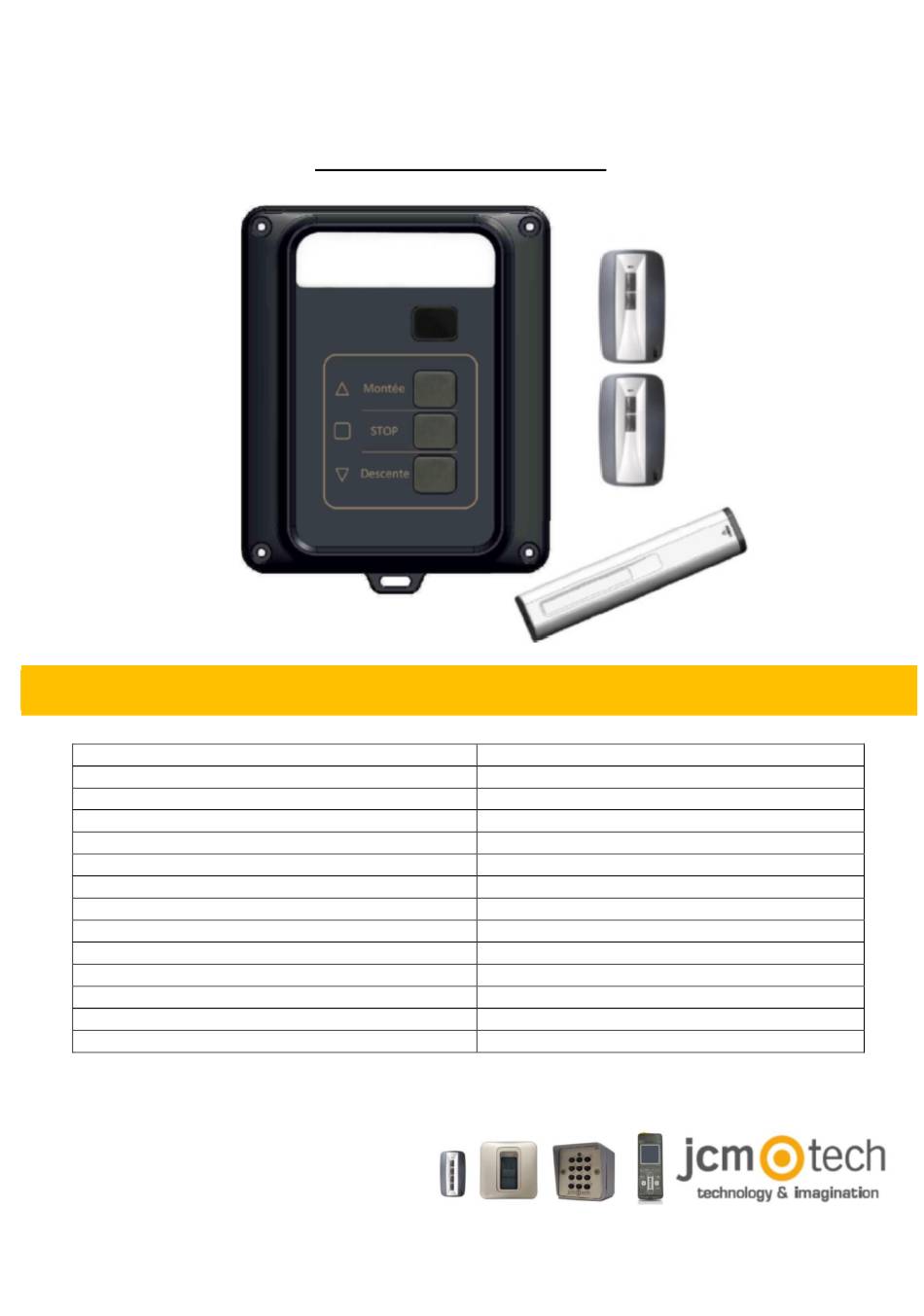

Notice d'installation armoire Versus M8 / M8 NF
Données techniques
Données techniques
Fréquence
Codification
Mémoire
Alimentation
Puissance maximale du moteur
Consommation repos / fonctionnement
Fusible moteur
Cartes optionnelles
Sorties libres de tension
Sortie 12/24Vdc
Temps de fonctionnement
Température de fonctionnement
Étanchéité
Dimensions boîtier
Avec sécurité RadioBand optique 3G
Manuel de l'utilisateur
868,35MHz
Code changeant à haute sécurité
27 codes (extensible à 500 codes avec carte de mémoire)
230Vac ±10%
750W / 1200W (usage intensive / usage résidentiel)
23mA / 43mA
6A
V-XPAN + MEM 500 + TL-CARD-V + RSEC/R
2 sorties
1 fixe + 1 configurable (200mA)
1 secondes - 6 minutes
-20ºC a +85ºC
IP32
220x220x75mm
Page 1/6
Table des Matières
loading

Manuels Connexes pour jcm-tech Versus M8

Sommaire des Matières pour jcm-tech Versus M8

  • Page 1 Notice d’installation armoire Versus M8 / M8 NF Avec sécurité RadioBand optique 3G Manuel de l’utilisateur Données techniques Données techniques Fréquence 868,35MHz Codification Code changeant à haute sécurité Mémoire 27 codes (extensible à 500 codes avec carte de mémoire) Alimentation 230Vac ±10%...
  • Page 2 Connexion Connexion Votre armoire est configurée d’usine en fonctionnement pression maintenue (SWITCH 2 sur ON) ce qui vous permet : - De vérifier le sens de rotation du moteur => Si votre porte monte lorsque vous appuyez sur le bouton descente (ou inversement), inversez les fils noir et marron (U et V sur le bornier) de votre moteur.

  • Page 3: Installation Du Boitier

    Installation Installation Installation du boitier DÉVISSER OUVRIR LE COUVERCLE PERCER LE MUR Positionnement de la porte PORTE OUVERTE APPUYER SUR FERMER LA PORTE SE FERME PORTE FERMEE SWITCH 2 sur ON = Commande directe en pression maintenue Programmation de la Porte Programmation de la porte switch 2 remis sur OFF IMPORTANT : Avant de procéder à...

  • Page 4: En Cas De Pannes

    EN CAS DE PANNES Reset Total des émetteurs radio Reset total des émetteurs Radio ATTENDRE 2 BIPS= OUVRIR LE COUVERCLE MAINTENIR LE CONTACT SUR MR + MAINTENIR APPUI SUR BOUTON RADIOPROG Fin de RESET Bips rapides jusqu’a obtention d’un Bip long Programmation des émetteurs Radio Programmation des émetteurs Radio Programmation Radio (canal 1 alternatif...

  • Page 5: Programmation De L'émetteur De Barre Palpeuse

    Tableau des bips en situation d’erreur Appareil Bips Leds Erreur Récepteur 4 bips Batterie faible barre palpeuse 6 bips Pas de communication radio Armoire de Leds IN1/IN2/IN3 ON Erreur de connexion sur l’entrée IN1, IN2 et IN3 commande Leds IN1/IN2/IN3 clignotent Fermeture ou ouverture avec sécurité...

  • Page 6: Consignes De Sécurité Importantes Pour L'installation

    JCM TECHNOLOGIES, S.A déclare que le produit M8NF et RB3 TGLA868 satisfait aux exigences fondamentales de la Directive 2014/53/EU, et satisfait aux exigences fondamentales de la Directive de Machines 2006/42/CE sur la compatibilité électromagnétique et 2011/65/UE sur la basse tension, lorsqu’il est utilisé en conformité. Voir le site web www.jcm-tech.com/fr/declarations FRANCE ESPAGNE...
