COD.1257013-F / 1.3

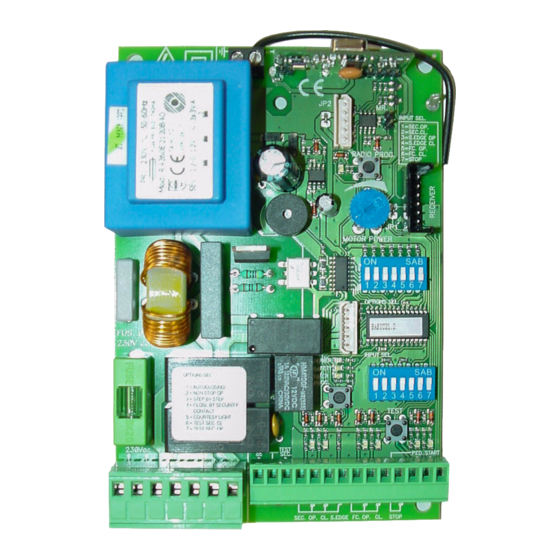

DESCRIPTION GÉNÉRALE
Armoire de commande destinée au contrôle de moteurs monophasés de 3/4CV à 230V pour portes
de garage coulissantes à usage résidentiel et collectif avec arrêt douce et récepteur de 15 codes
intégrée.
CARACTÉRISTIQUES TECHNIQUES
Alimentation de l'armoire
Puissance
Récepteur
Sortie dispositif de sécurité
Contact éclairage de garage
Température de fonctionnement
Étanchéité
Catégorie de matériel
Dimensions
Dimensions boîtier

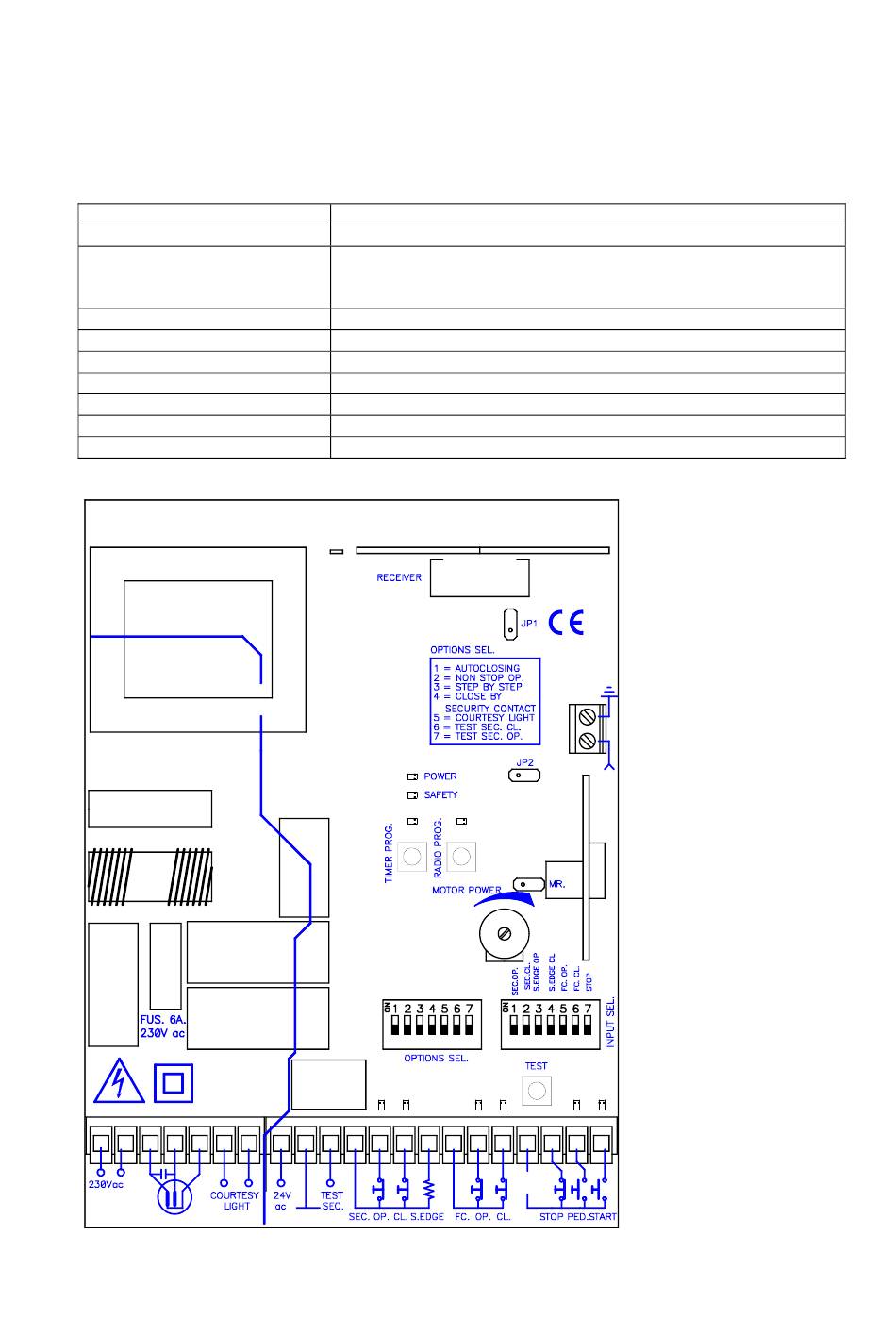

DESCRIPTION DE LA PLAQUE SUPPORT
(in the BASIC+MN version there could be variations on the components location)
1
2
3
4
5
6
7
BASIC-PLUS
230V ac
3/4CV
868,35MHz intégrée 15 codes (seulement versions BASIC-PLUS
et BASIC+MN) et Carte réceptrice à brancher (433,92 / 868,35
MHz)
24V ac / 0,3A
230Vac (máx 100W)
De -20ºC à +85ºC
IP54
Classe II
150x110x40 mm
225x195x85 mm / 130x95x40mm (BASIC+MN)
8
9
10 11 12 13
14 15 16 17 18 19 20 21
- 1 -
Publicité
Manuels Connexes pour jcm-tech BASIC-PLUS
Sommaire des Matières pour jcm-tech BASIC-PLUS
- Page 1 CARACTÉRISTIQUES TECHNIQUES Alimentation de l’armoire 230V ac Puissance 3/4CV Récepteur 868,35MHz intégrée 15 codes (seulement versions BASIC-PLUS et BASIC+MN) et Carte réceptrice à brancher (433,92 / 868,35 MHz) Sortie dispositif de sécurité 24V ac / 0,3A Contact éclairage de garage 230Vac (máx 100W)
- Page 2 COD.1257013-F / 1.3 BASIC-PLUS CONNEXION 230V ac 230V ac Moteur Moteur Commune moteur Contact éclairage de garage (230V ac / maxi.100W) Contact éclairage de garage (230V ac / maxi.100W) Sortie 24Vac Commune sortie 24Vac Sortie Autotest 24Vac (TEST SEC.) Commune sécurités Contact de sécurité...
- Page 3 COD.1257013-F / 1.3 BASIC-PLUS Arrêt (STOP) : contact normalement fermé. Interrompt la manœuvre jusqu’à nouvel ordre. En cas de non-utilisation, situer l’option 7 du sélecteur d’entrées sur ON. Ouverture partielle (PED.) : contact normalement ouvert pour ouverture partielle. Temporisation fixe de 10 secondes d’ouverture et 10 secondes de délai d’attente pour fermeture automatique.
- Page 4 COD.1257013-F / 1.3 BASIC-PLUS VOYANTS LUMINEUX Fonction Indique État par défaut POWER Alimentation normalement allumé SAFETY Erreur de banda ou erreur de contact de normalement éteint sécurité TIMER PROG. Mode programmation temps normalement éteint RADIO PROG. Mode programmation radio normalement intermittent...
- Page 5 COD.1257013-F / 1.3 BASIC-PLUS Programmation ouverture partielle Situer la porte fermée avec les fins de course dûment reliées. Appuyer sur le bouton TIMER PROG pour lancer la programmation : le voyant lumineux PROG s’allumera et l’appareil émettra un signal sonore. Utiliser le bouton pour ouverture partielle (PED.), ou un émetteur programmé...
- Page 6 COD.1257013-F / 1.3 BASIC-PLUS PROGRAMACIÓN TIEMPO DE MANIOBRA / OPERATION TIME PROGRAMMING START SLOW FAST SLOW FAST SLOW FAST SLOW FAST - 6 -...
- Page 7 COD.1257013-F / 1.3 BASIC-PLUS FONCTIONNEMENT DU RÉCEPTEUR (seulement versions BASIC-PLUS et BASIC+MN) Lorsqu’il reçoit un code, l’appareil vérifie si ce dernier est en mémoire, en activant le relais correspondant. Programmation manuelle 1) Programmation normale Appuyer sur le bouton de programmation RADIO PROG pendant 1 s : le voyant lumineux de programmation RADIO PROG s’allume et l’appareil émet un signal sonore.
- Page 8 · Examinez fréquemment l’installation, en particulier les câbles, ressorts et fixations, pour détecter tout signe d’usure, d’endommagement ou de déséquilibre. N’utilisez pas la porte si une réparation ou un réglage s’imposent, car cela pourrait occasionner des dommages. DECLARATION DE CONFORMITÉ CE Voir site Internet www.jcm-tech.com - 8 -...
