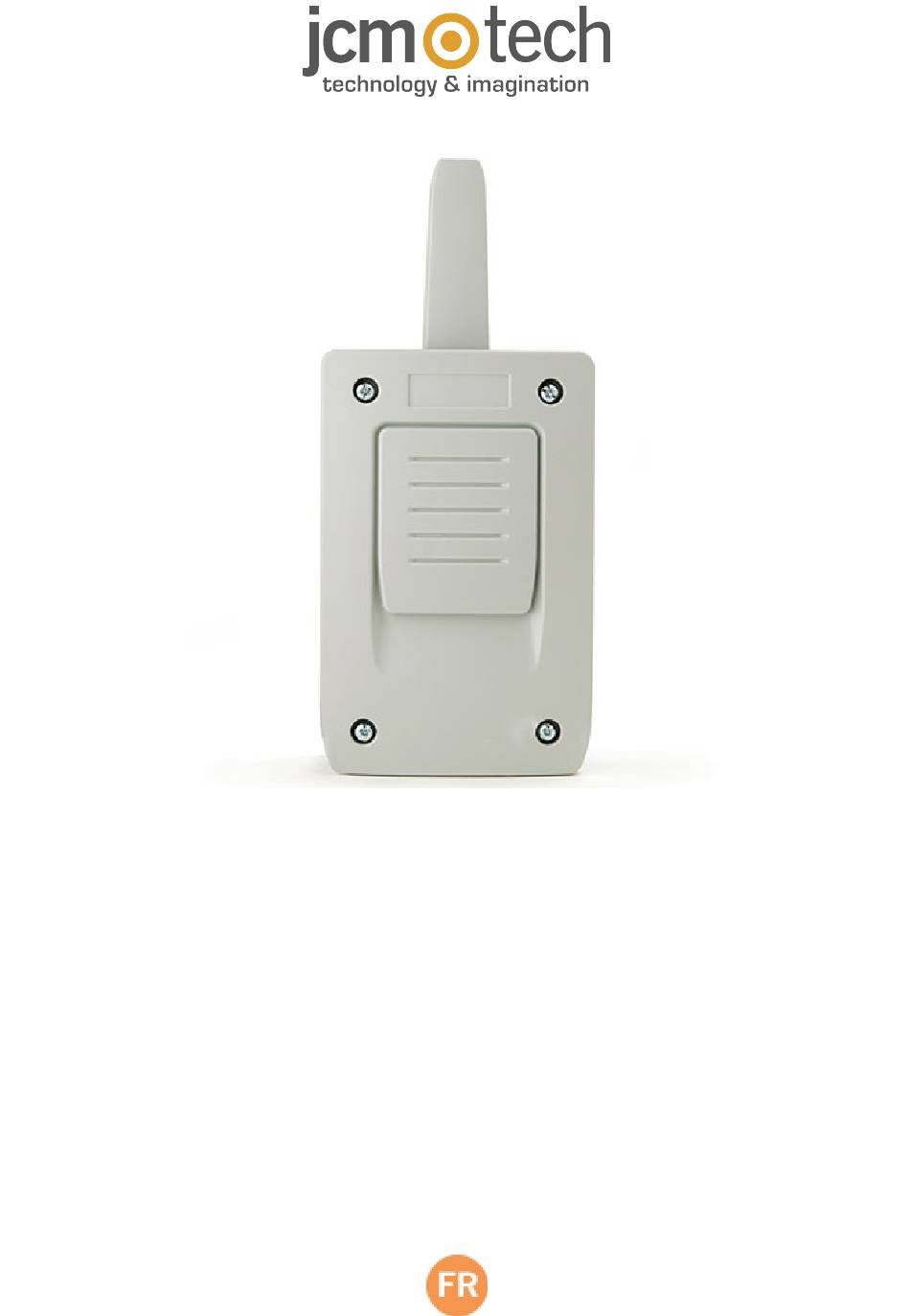

- Page 1 BASE 30 / BASE 500 Manuel de l’utilisateur...
- Page 2 Index Consignes importantes de sécurité Consignes importantes de sécurité pour l'installation Consignes importantes de sécurité pour l'utilisation Utilisation de l'appareil / Utilisation du système Présentation Base30-1B/Base30-2B Base500-1/Base500-2 Base500-1B/Base500-2B Installation et connections Fonctionnement Programmation Programmation manuelle Programmation standard Programmation spéciale Éffacement de la mémoire totale Groupes Configuration des groupes Données techniques...
- Page 3 Consignes importantes de sécurité Ce manuel contient des instructions et des avertissements importants pour la sécurité personnelle. Lisez atten- tivement toutes les parties de ce manuel. En cas de doute, suspendez immédiatement l’installation et contactez l’assistance technique de le fabricant. Conservez ce manuel en lieu sûr pour permettre les futures procédures de maintenance et de suppression du pro- duit.
- Page 4 Présentation Base30-1B/Base30-2B Base500-1/Base500-2 jcmtechnologies...
- Page 5 Base500-1B/Base500-2B Connexion antenne Sélecteur 12/24V LED d'activation canal 1 LED d'activation canal 2 Bouton programmation Pont de reset Microinterrupteur Imp/Bistable Alimentation Sortie relais 1 Sortie relais 2 Connexion carte de mémoire jcmtechnologies...
- Page 6 Installation et connections Fixer la partie postérieure du boîtier au mur en utilisant les chevilles et vis fournies à cet effet. Passer les câbles par la partie inférieure du récepteur. Connecter les câbles d’alimentation aux bornes marquées, en suivant les instructions de celui-ci. Fixer la partie frontale du récepteur en utilisant les vis fournies.
- Page 7 Groupes Les récepteurs pourront être configurés avec un groupe (de 0 à 7), de manière à éviter les interférences lorsqu’ils tra- vailleront à proximité les uns des autres. Configuration des groupes La configuration peut être exécutée avec l’outil de programmation ou par autoprogrammation comme suit. Autoprogrammation: Après une réinitialisation totale du récepteur, celui-ci sera configuré...
- Page 8 BASE500- 1, BASE500- 2 lorsqu'il est utilisé en conformité, satisfait aux exigences fondamentales de la Directive RED 2014/53/UE, de la Directive RoHS 2011/65/UE, et du Règlement sur l'Écoconception 2023/826/UE. Voir page web https://www.jcm-tech.com/fr/declarations-fr/ JCM TECHNOLOGIES, SAU C/ COSTA D'EN PARATGE, 6B...
