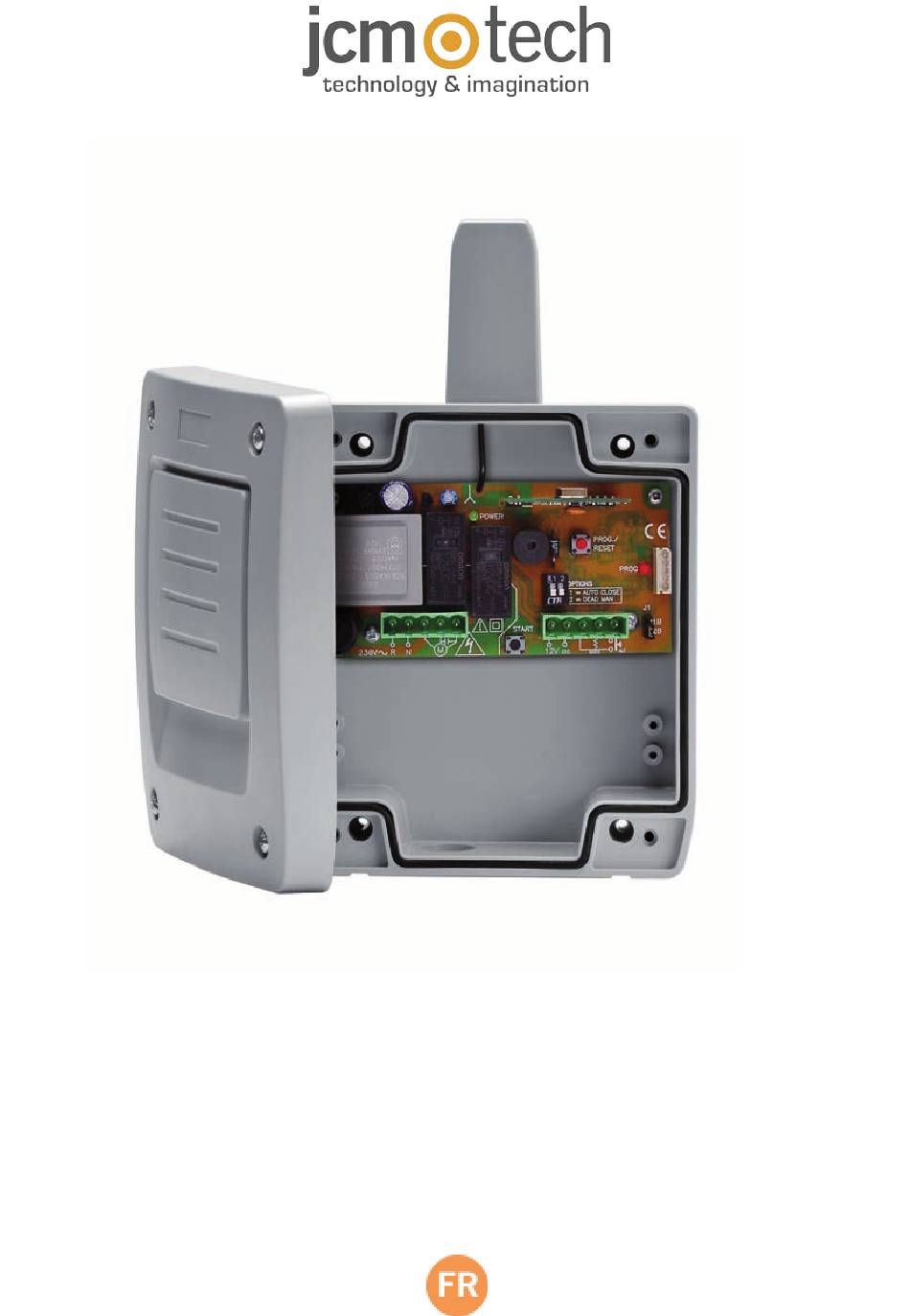

- Page 1 ROLLER-868 Manuel de l’utilisateur...
-
Page 2: Table Des Matières
Index Consignes importantes de sécurité Consignes importantes de sécurité pour l'installation Consignes importantes de sécurité pour l'utilisation Utilisation de l'appareil Description générale Données techniques Données techniques: Rrécepteur Données techniques: Armoire Installation Fonctionnement Fonctionnement de l'armoire de commande Sélecteur d'options Boutons A) Fonctionnement semi-automatique / automatique Connexions possibles: B) Fonctionement home present... -
Page 3: Consignes Importantes De Sécurité
Consignes importantes de sécurité Consignes importantes de sécurité pour l'installation Débrancher l’alimentation quand vous procédez à l’installation ou à la répa- ration de l'armoire de commande. •Avant d’installer le dispositif, vérifiez que la porte se trouve en bon état mécanique, correctement équilibrée et qu’elle s’ouvre et se ferme correctement. -
Page 4: Description Générale

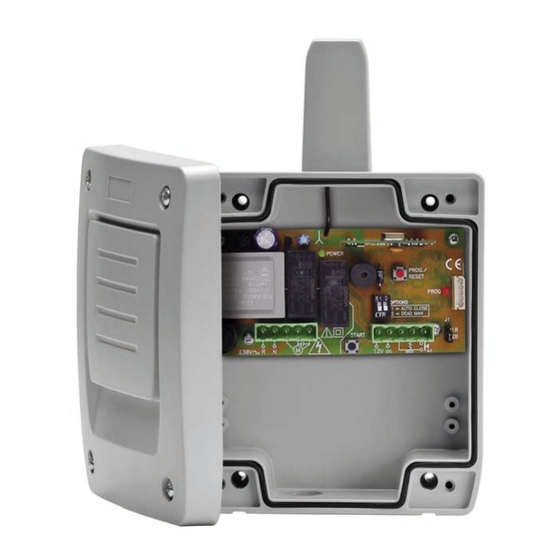

Description générale Armoire de commande avec récepteur incorporé pour moteurs à tirage central et automatismes pour portes enroulables et volets roulants. Il permet de mémoriser 15 émetteurs via radio au moyen du bouton de programmation. Alimentation 230V ac Sortie alimentation photocellules 12Vac Alimentation 230V ac Sortie alimentation photocellules 12Vac Commun moteur... -
Page 5: Installation
Installation Fixer la partie postérieure du boîtier au mur au moyen des vis et chevilles fournies. Passer les câbles par la partie inférieure de l’appareil. Relier les câbles d’alimentation aux bornes du circuit imprimé, en suivant les indications de la plaque sérigraphiée. Refermer le couvercle de l’appareil à... -
Page 6: Fonctionnement Semi-Automatique / Automatique
A) Fonctionnement semi-automatique / automatique Le bouton alternatif réalise la suivante fonction. Lorsqu’on appuie une fois sur le bouton : le moteur actionne l’ouverture. Lors- qu’on appuie une deuxième fois : il arrête l’ouverture (si la porte n’est pas arrivée en fin de course) et actionne la fermeture auto- matiquement ou attend lorsqu’on appuie une troisième fois pour fermer. -
Page 7: Fonctionement Home Present
•A3) Connexion sans bandes de sécurité: La connexion d’un poussoir alternatif c’est optionnel. Situer le jumper J1 sur la posi- tion 2B. B) Fonctionement home present Connexions possibles: •B1) Ouverture et fermeture en home présent: Optionnellement on peut relier deux boutons. Un à la borne ALT qui agira comme bouton home présent à... - Page 8 •B2) Semi-automatique à l’ouverture et home présent à la fermeture: Optionnellement on peut relier deux boutons. Un à la borne ALT qui agira comme bouton ouvrir/arrêt à l’ouverture, et l’autre à la borne BSEG qui agira comme bouton home présent à...
-
Page 9: Programmation Des Délais
Programmation des délais Avant de commencer à programmer les délais, la porte doit être totalement fermée. Appuyer sur le bouton PROG/RESET pendant 1 seconde pour entrer en mode de programmation. Le voyant lumineux rouge, PROG, s’allumera et l’appareil émettra un signal sonore. Utiliser le bouton ALT / START pour réaliser la programmation du parcours. -
Page 10: Suppression De Codes (Reset Total)
Suppression de codes (reset total) En mode de programmation, maintenir enfoncé le bouton de programmation pendant plus de 10 s. L’appareil émet 10 signaux sonores d’avertissement, puis d’autres signaux à fréquence plus rapide, indiquant que l’opération a été effectuée. L’appareil reste en mode de programmation. -
Page 11: Notes
Notes jcmtechnologies... -
Page 12: Données Réglementaires
Données réglementaires Déclaration de conformité UE JCM TECHNOLOGIES, S.A. déclare que le produit Roller-868 lorsqu'il est utilisé en conformité, satisfait aux exigences fon- damentales de la RED Directive 2014/53/UE et de la Directive de Machines 2006/42/CE; et avec la Directive RoHS 2011/65/UE.
