Product- en vermogensbeschrijving
Vouw de uitvouwbare pagina met de afbeelding van het meet-
gereedschap open en laat deze pagina opengevouwen terwijl
u de gebruiksaanwijzing leest.
Gebruik volgens bestemming
Het meetgereedschap is bestemd voor het zoeken naar voor-
werpen in muren, plafonds en vloeren. Afhankelijk van het
materiaal en de toestand van de ondergrond kunnen metalen
voorwerpen, houten balken, kunststof buizen, leidingen en
kabels worden herkend. Van de gevonden voorwerpen wordt
de voorwerpdiepte aan de bovenkant van het voorwerp be-
paald.
Het meetgereedschap voldoet aan de grenswaarden volgens
EN 302435. Op deze basis moet bijvoorbeeld in ziekenhui-
zen, kerncentrales en in de beurt van luchthavens en zenders
voor mobiele telefonie worden vastgesteld of het meetge-
reedschap mag worden toegepast.
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van
het meetgereedschap op de pagina met afbeeldingen.
1 Markeringshulp boven
2 Wiel
3 Markeringshulp links of rechts
4 Deksel van batterijvak
5 Vergrendeling van het batterijvakdeksel
6 Handgreep
7 Onderhoudsklep
8 Serienummer
9 Sensorgedeelte
10 Keuzetoets rechts
11 Starttoets
Start
12 Keuzetoets links
13 Toets Geluidssignaal
14 Setuptoets Setup
15 Aan/uit-toets
16 Display
17 LED
18 Beschermetui
Niet elk afgebeeld en beschreven toebehoren wordt standaard
meegeleverd.
Indicatie-elementen
a Indicatie geluidssignaal
b Batterij-indicatie
c Weergave voor sensorbereik
d Reeds onderzocht gedeelte
e Meetschaalverdeling voor de voorwerpdiepte
f Nog niet onderzocht gedeelte
g Buitenkanten, te markeren aan de markeringshulp 3
links of rechts
h Functie-indicatie
Bosch Power Tools
i Zwart: gevonden voorwerp in het sensorbereik
j Grijs: gevonden voorwerp buiten het sensorbereik
k Middellijn, komt overeen met markeringshulp 1
l Indicatie van de voorwerpdiepte
m Weergave materiaal voorwerp
n Indicatie van spanningvoerende leidingen

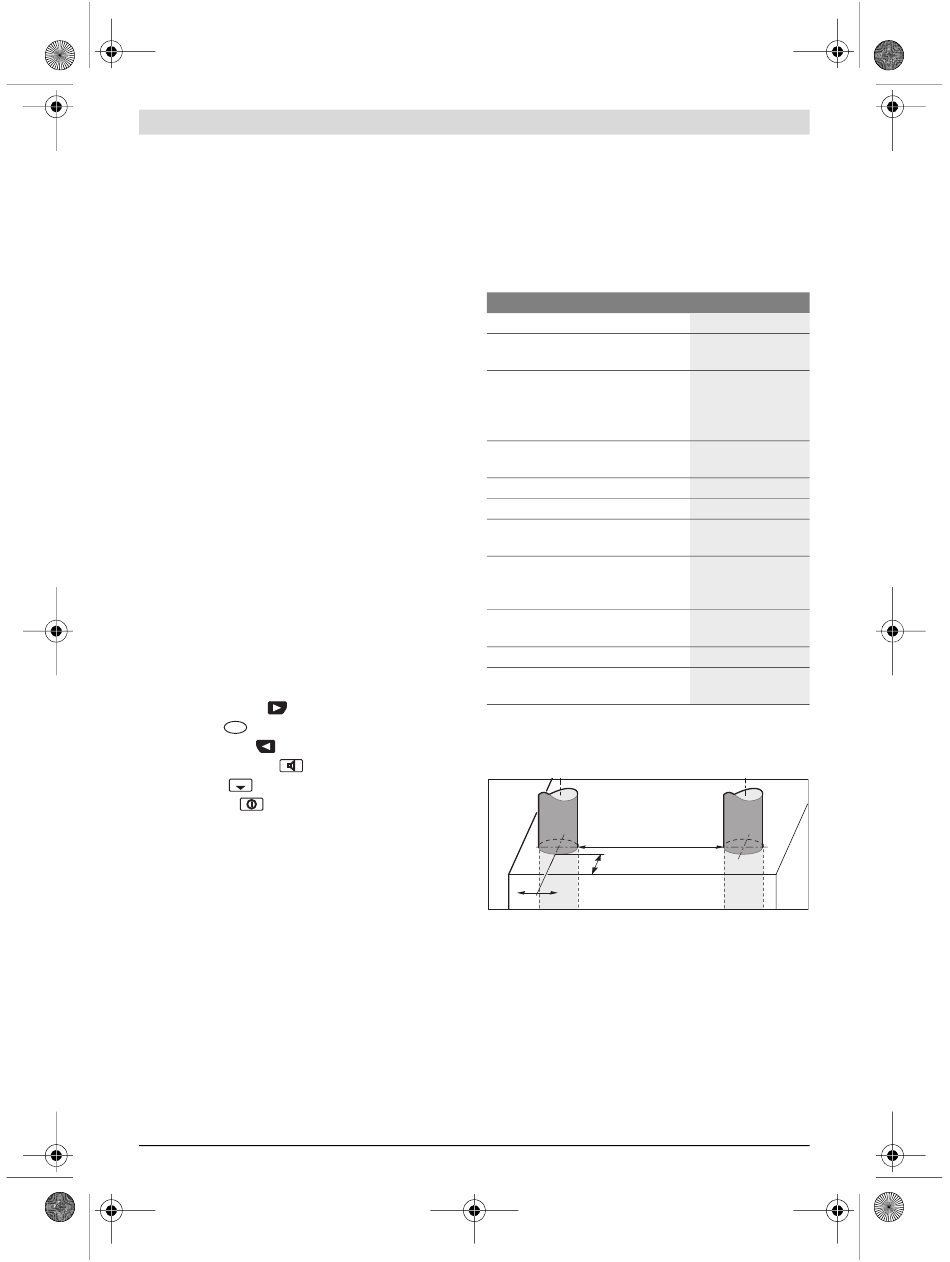

Technische gegevens
Universele detector
Productnummer
Nauwkeurigheid van meting tot mid-
2)
den voorwerp a
Nauwkeurigheid van de weergegeven
2)
voorwerpdiepte b
– in droog beton
– in vochtig beton
Minimumafstand van twee naburige
2)
voorwerpen c
Bedrijfstemperatuur
Bewaartemperatuur
Batterijen
Accu's
Gebruiksduur ca.
– Batterijen (alkali-mangaan)
– Accu's (2500 mAh)
Beschermingsklasse
Afmetingen
Gewicht volgens EPTA-Procedure
01:2014
1) Afhankelijk van de grootte en de aard van het voorwerp en
van het materiaal en de toestand van de ondergrond
2) Zie afbeelding
c
b
a
 Het meetresultaat kan m.b.t. de nauwkeurigheid en de
detectiediepte bij ongunstige gesteldheid van de on-
dergrond slechter uitvallen.
Het serienummer 8 op het typeplaatje dient voor de eendui-
dige identificatie van uw meetgereedschap.
Nederlands | 53
D-tect 150 SV
3 601 K10 008
1)
±5 mm
1)
±5 mm
1)
±10 mm
1)
4 cm
–10 ... +50 °C
–20 ... +70 °C
4 x 1,5 V LR06 (AA)
4 x 1,2 V HR06 (AA)
5 h
7 h
IP 54 (stof- en spat-
waterbescherming)
22 x 9,7 x 12 cm
0,65 kg
