5
Les modules et leurs fonctions

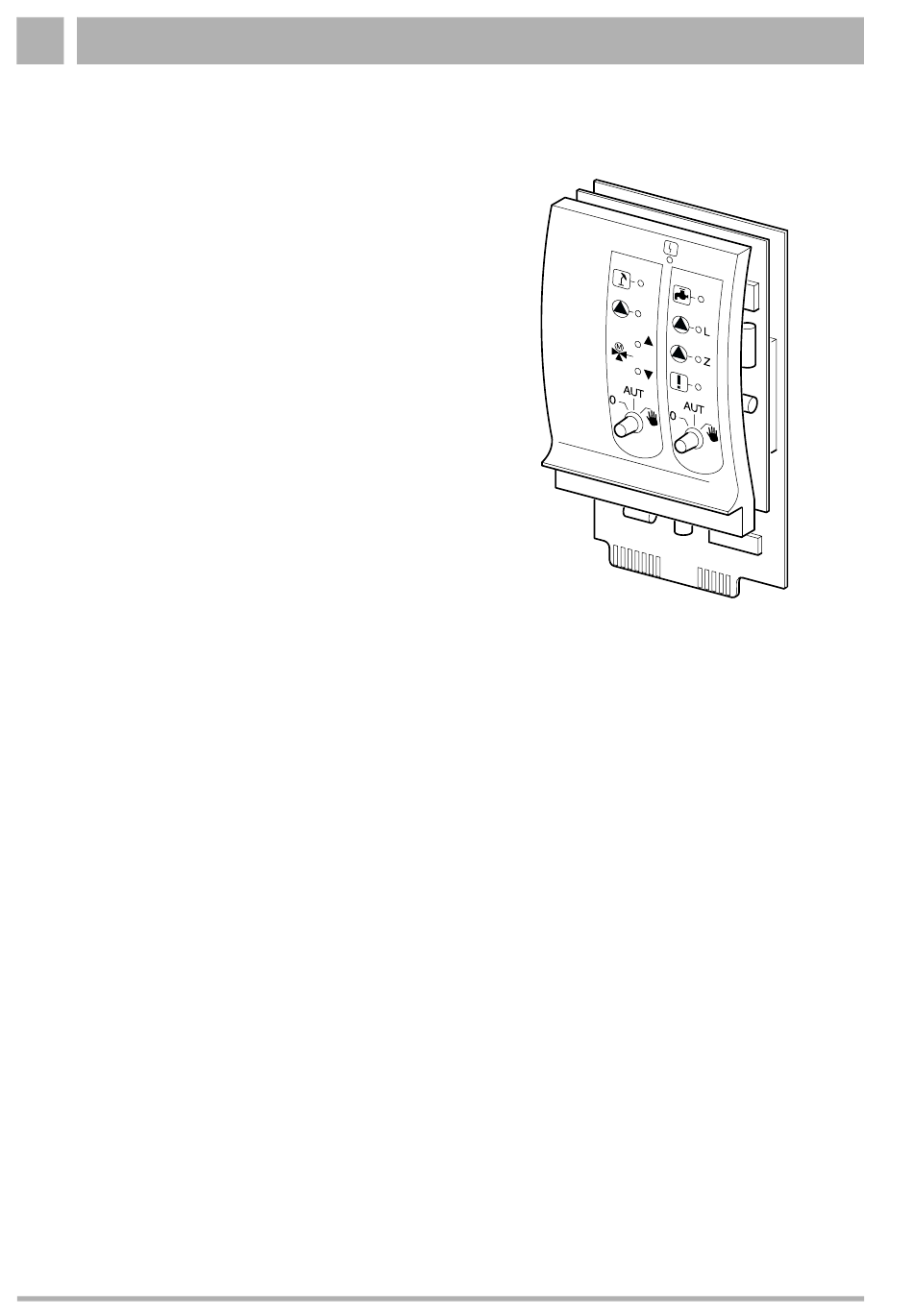

Module circuit de chauffage et eau
chaude sanitaire FM 441
Le module de fonction FM 441 permet de piloter un
circuit de chauffage avec vanne de mélange ainsi qu'un
circuit d'eau chaude sanitaire avec pompe de bouclage.
Un module par appareil de régulation peut être installé
sur n'importe quel emplacement prévu.
Les interrupteurs manuels sur le module ne sont
destinés qu'aux travaux de réparation et de
maintenance.
B
Si l'interrupteur manuel
automatique, l'unité MEC 2 affiche un message
correspondant et le défaut
Les fonctions de régulation continuent à fonctionner en
mode manuel.
Fonction circuit de chauffage
Interrupteur manuel circuit de chauffage
3
Manuel : La pompe du circuit de chauffage est mise
en marche. La vanne de régulation du
circuit de chauffage peut être commandée
manuellement.
AUT :
Le circuit de chauffage fonctionne en
mode automatique.
0:
Seule la pompe du circuit de chauffage est
arrêtée. Les fonctions de régulation ne
sont pas interrompues. La vanne de
régulation du circuit de chauffage est mise
hors tension et peut être commandée à la
main.
Fonction eau chaude sanitaire
Interrupteur eau chaude sanitaire
3
Manuel : La pompe de charge ECS est enclenchée.
AUT :
Le circuit d'eau chaude sanitaire
fonctionne en mode automatique.
0:
Seule la pompe de charge ECS est
arrêtée. Les fonctions de régulation ne
sont pas interrompues.
Sous réserve de modifications techniques !
12
n'est pas en position
0
s'allume.
B
B
Instructions de service Appareils de régulation Logamatic 4311/4312 • Edition 09/2002
0
Voyant
Défaut d'ordre général
par ex. défaut de construction, défaut sonde,
défauts externes,
erreur de câblage, défaut interne
module, mode manuel.
Les messages de défaut apparaisent
en clair sur
l'unité de commande MEC 2.
Voyants de contrôle pour les fonctions du circuit de chauffage
1
Voyant
Circuit de chauffage en mode été
8
Voyant
Pompe circuit de chauffage en marche
U
Voyant
Ouverture vanne de mélange
V
Voyant
Fermeture vanne de mélange
Voyants de contrôle pour fonctions ECS
X
Voyant
ECS froide
8
L
Voyant
Pompe de charge ECS en marche
Z
Voyant
Désinfection thermique en marche
8
Voyant
Z Pompe de bouclage en marche
