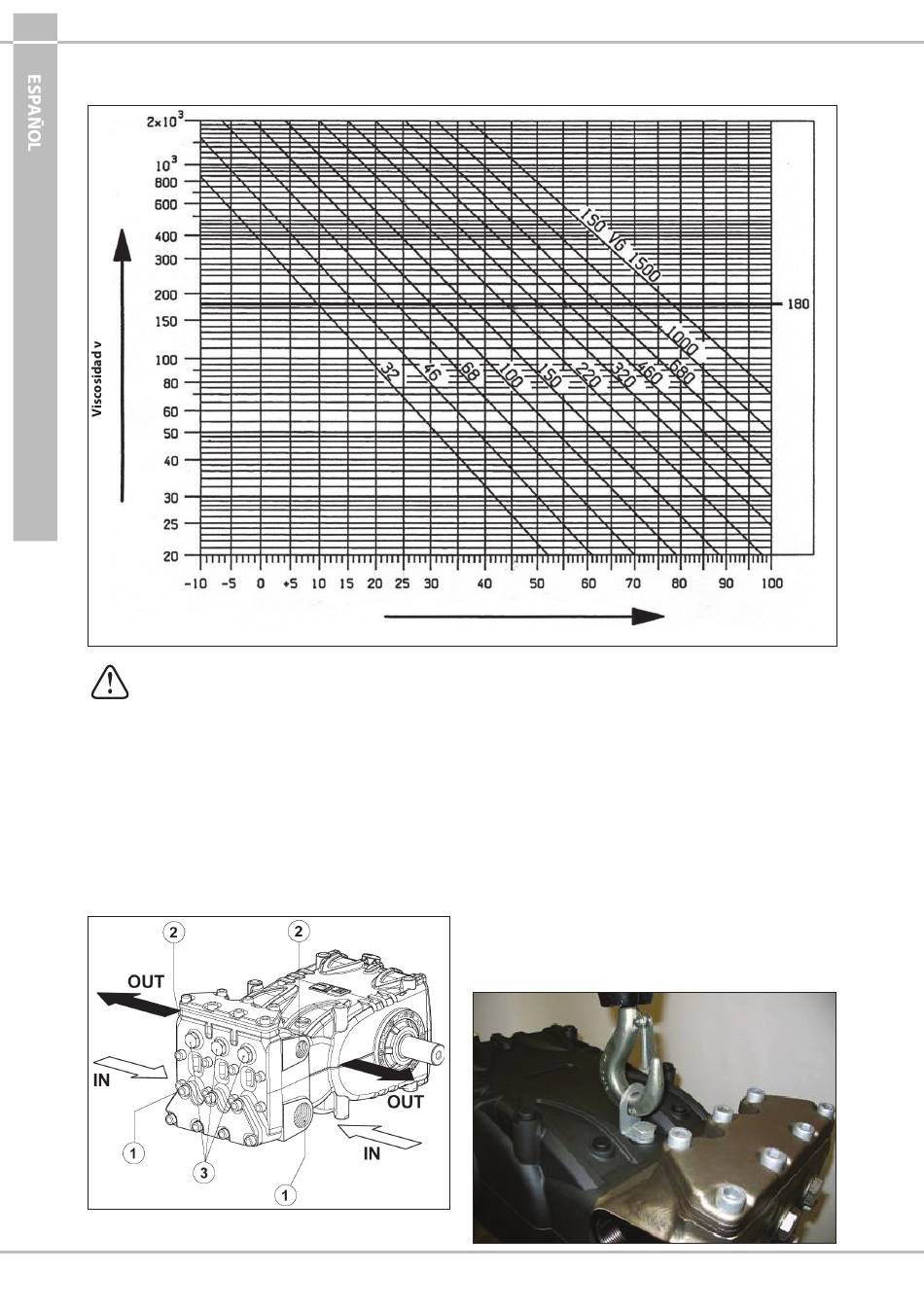

Diagrama Viscosidad / Temperatura ambiente
mm /s = cSt
2
El aceite agotado debe ser colocado en un recipiente adecuado y eliminado en los correspondientes centros.
No debe dispersarse en el ambiente.
8

TOMAS Y CONEXIONES

Las bombas de la serie SS71, SN71 y SW71 (véase Fig. 4)
incorporan:
 2 tomas de aspiración "IN" de 1" 1/2 Gas.
La conexión de la línea a cualquiera de las dos tomas es
indiferente con el fin de obtener un buen funcionamiento
de la bomba; las tomas no utilizadas deberán ser cerradas
herméticamente.
 2 tomas de envío "OUT" de 1" Gas.
ƒ 3 tomas de servicio de 1/2" Gas; que se suelen utilizar para
el manómetro.
Temp. ambiente (°C)
9 INSTALACIÓN DE LA BOMBA
9.1 Instalación
La bomba debe ser fijada en posición horizontal utilizando
los correspondientes pies de apoyo roscados M16x1,5; ajustar
bien los tornillos con un par de 210 Nm.
La base debe ser perfectamente plana y lo suficientemente
rígida como para no consentir flexiones ni desalineamientos
sobre el eje de acoplamiento bomba/transmisión debidos al
par transmitido durante el funcionamiento.
El grupo no puede ser fijado rígidamente al pavimento sino
que es necesario colocar elementos anti-vibración.
Para aplicaciones especiales, ponerse en contacto con la
Oficina Técnica o con el Servicio de Asistencia al Cliente.
Sobre la bomba hay un anclaje de elevación para facilitar la
instalación; como se muestra en la figura inferior.
Fig. 4
