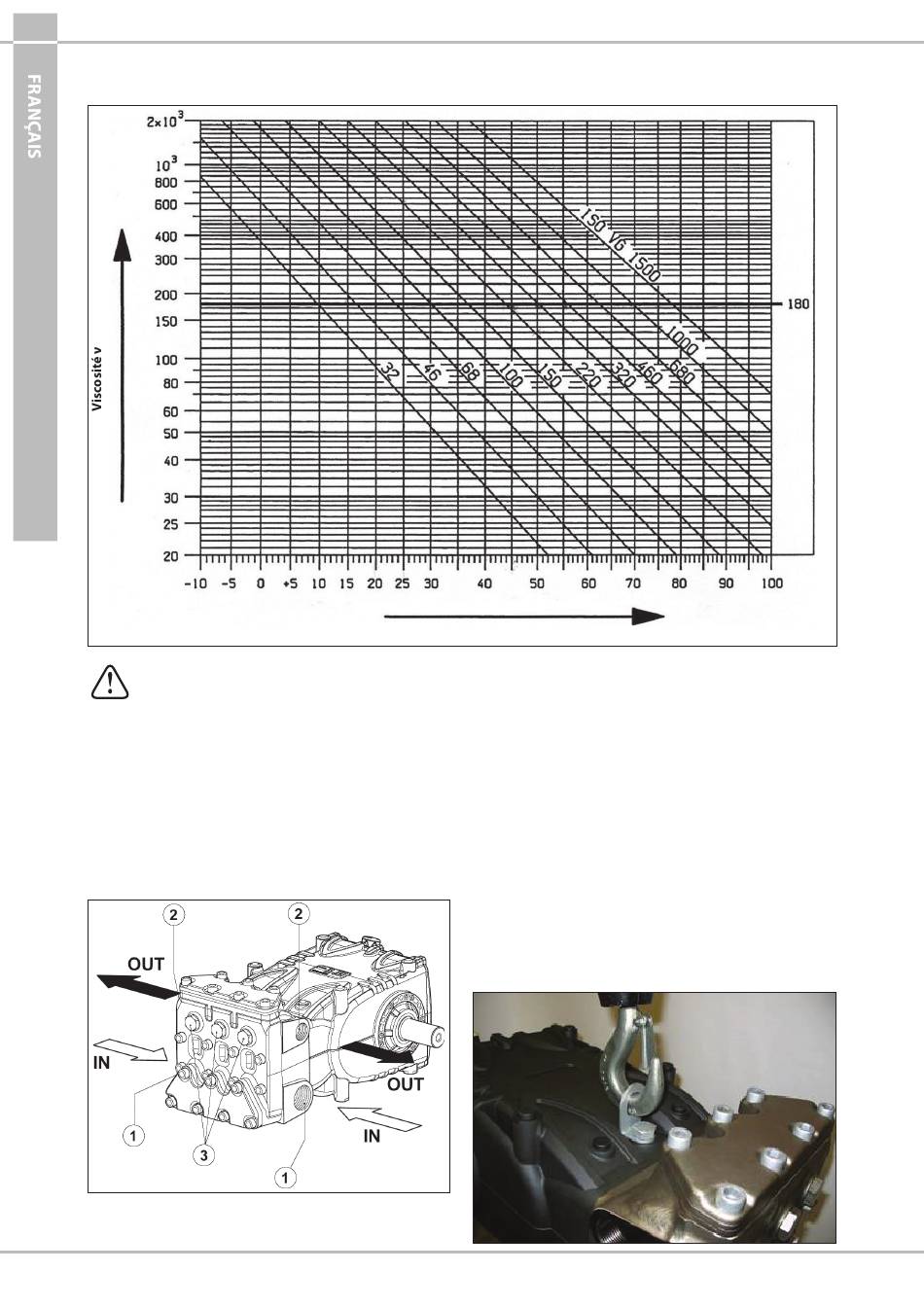

Diagramme de viscosité / Température ambiante
mm /s = cSt
2
Verser l'huile usagée dans un récipient spécial et l'éliminer auprès des centres autorisés.
Elle ne doit en aucun cas être jetée dans la nature ou à l'égout.
8

PRISES ET CONNEXIONS

Les pompes de la Série SS71, SN71 et SW71 (voir Fig. 4) sont
équipées de :
 2 prises d'aspiration « IN » de 1" 1/2 Gaz.
La connexion de la ligne à l'un des deux orifices n'interfère
pas sur le bon fonctionnement de la pompe ; les orifices
non utilisés devront être fermés hermétiquement.
 2 prises de refoulement « OUT » de 1" Gaz.
ƒ 3 prises de service de 1/2" Gaz, généralement utilisées pour
le manomètre.
Temp. ambiante (°C)
9

INSTALLATION DE LA POMPE

9.1

Installation

La pompe doit être fixée en position horizontale au moyen des
pieds d'appui filetés prévus à cet effet. M16x1,5 ; serrer les vis
au couple de 210 Nm.
La base doit être parfaitement plate et suffisamment rigide
afin d'éviter toute flexion et désalignement de l'axe de
l'ensemble pompe/transmission, dus au couple transmis
durant le fonctionnement.
Le groupe ne peut pas être fixé rigidement au sol mais il est
nécessaire d'interposer des éléments anti-vibrations.
Pour des applications spéciales, contacter le bureau technique
ou le service d'assistance clients.
La pompe dispose d'un étrier de levage prévu pour faciliter
l'installation de celle-ci, voir la figure ci-dessous.
Fig. 4
