Жидкость при высокой температуре макс. 85°C
Вход
Бак питания
Фильтр нужно установить как можно ближе к насосу,
обеспечив простой доступ к нему для контроля. Он должен
обладать следующими характеристиками:
1. Минимальная производительность в 3 раза больше
производительности насоса, указанной в его табличке
технических данных.
2. Диаметр входных/выходных отверстий не должен быть
меньше диаметра всасывающего патрубка насоса.
3. Степень фильтрации - от 200 до 360 мкм включительно.
Для правильной работы насоса нужно
запланировать периодическую чистку
фильтров в зависимости от фактического
пользования насосом, в том числе от
количества используемой воды и реальных
условий засорения.
9.8 Линия нагнетания
Для правильной установки линии нагнетания соблюдайте
следующие правила:
1. Внутренний диаметр трубы должен иметь достаточные
размеры, чтобы обеспечивать правильную скорость
жидкости, см. график в п. 9.9.
2. Первый участок трубы, подсоединенный к насосу,
должен быть гибким, чтобы изолировать всю
остальную установку от производимых насосом
вибраций.
3. Пользуйтесь трубами и фитингами для высокого
давления, которые обеспечивают высокий уровень
безопасности в любых рабочих условиях.
4. На линии нагнетания установите клапан
максимального давления.
5. Пользуйтесь манометрами, предназначенными для
выдерживания пульсирующей нагрузки, свойственной
поршневым насосам.
6. На стадии проектирования следует учесть
возможность снижения напора на линии,
выражающейся в падении давления во время работы
по сравнению со значением давления, замеренным в
насосе.
7. В тех случаях, когда пульсация, которая передается
от насоса в линию нагнетания, может оказаться
вредной или нежелательной, необходимо установить
амортизатор пульсации, имеющий соответствующие
размеры.

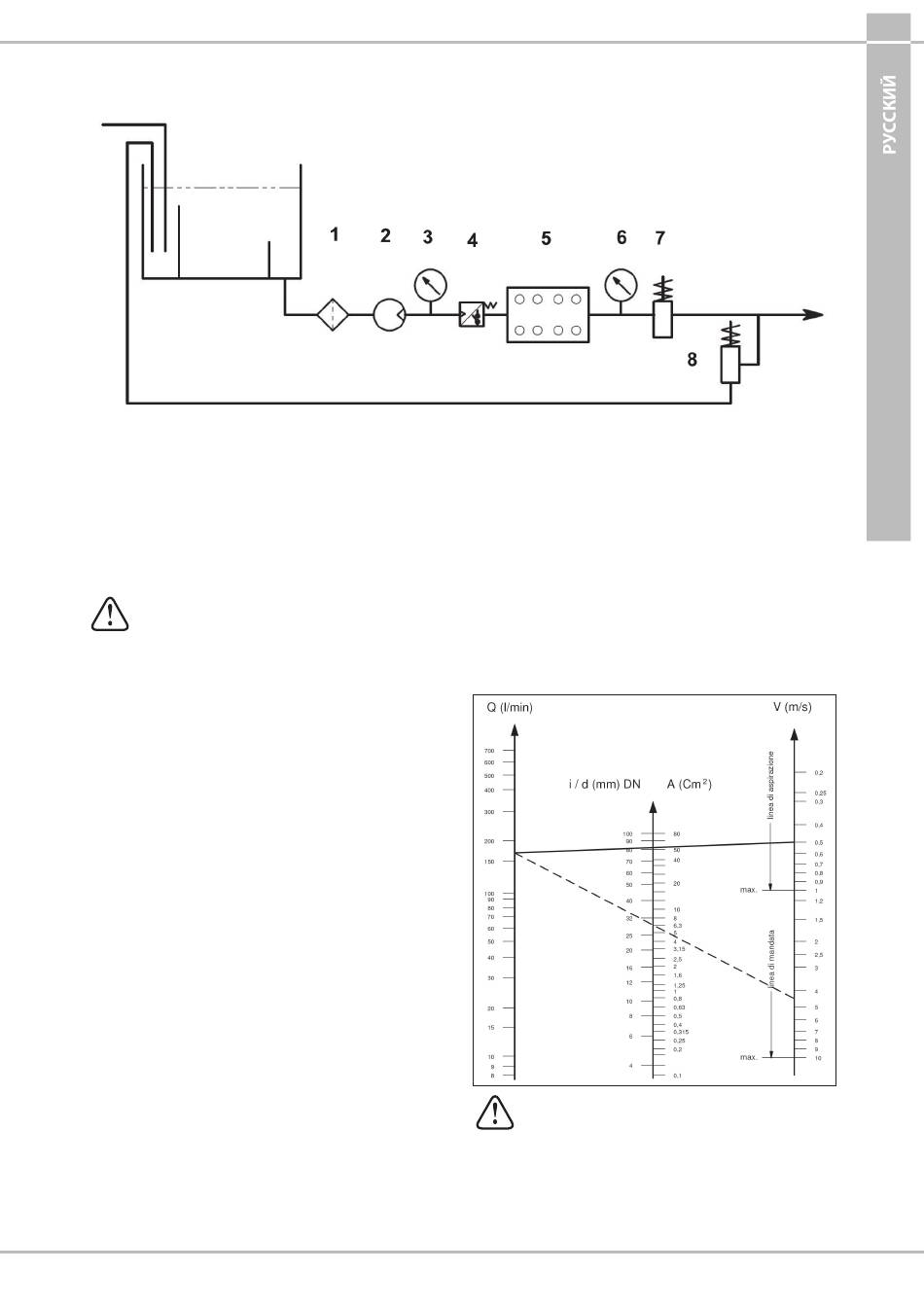

1 Фильтр
2 Бустерный насос
3 Манометр
4 Реле давления
5 Поршневой насос
Байпас
9.9 Расчет внутреннего диаметра
трубопровода
Для определения внутреннего диаметра трубопровода
руководствуйтесь следующим графиком:
Всасывающий трубопровод
С расходом ~ 170 л/мин и скоростью воды 0,5 м/с. Линия,
соединяющая обе шкалы, пересекает центральную шкалу
(на которой указан диаметр) в точке со значением ~ 80 мм.
Нагнетающий трубопровод
С расходом ~ 170 л/мин и скоростью воды 5,5 м/с. Линия,
соединяющая обе шкалы, пересекает центральную шкалу
(на которой указан диаметр) в точке со значением ~ 30 мм.
Оптимальная скорость:
- При всасывании:
- При нагнетании:
График не учитывает сопротивление труб,
клапанов, падение напора из-за длины
трубопроводов, вязкость перекачиваемой
жидкости и ее температуру.
При необходимости обращайтесь в технический
отдел или службу технической поддержки.
123
6 Манометр
7 Предохранительный клапан
8 Ручной регулирующий
клапан
≤ 0,5 м/с.
≤ 5,5 м/с.
Рис. 7/a
