Substitua a tampa de serviço de fechamento
do furo de introdução do óleo (cor vermelha),
posicionada na cobertura posterior do cárter,
com a haste do nível de óleo, verificando a
quantidade correta.
A haste do nível de óleo deverá ser sempre
alcançada no grupo indicado.
Aterramento: É necessário fixar um cabo de
aterramento à bomba através de parafusos M6
de INOX e arruela dentada de INOX corretamente
marcados pela etiqueta de cor AMARELA. Veja
manual de "PROTEÇÃO CONTRA EXPLOSÃO ATEX".
O eixo da bomba (PTO) não deve estar
rigidamente conectado ao grupo do propulsor.
É aconselhável os seguintes tipos de transmissão:
- Hidráulica por meio de um flange. Para uma
aplicação adequada, consulte o Departamento
Técnico ou o Serviço de Assistência ao Cliente.
- Uma correia trapezoidal.
- Suspensão tipo Cardan (preste atenção aos
ângulos de trabalho máx. aconselhados pelos
fabricantes).
- Engate flexível.
Em todos os casos, a montagem da transmissão
deve ser bem feita para evitar operações erradas ou
perigosas das peças de conexão e evitar o desgaste
excessivo, aumento da temperatura e/ou rupturas
perigosas, como por exemplo gerar potenciais
fontes de ignição e explosão. Veja manual de
"PROTEÇÃO CONTRA EXPLOSÃO ATEX".

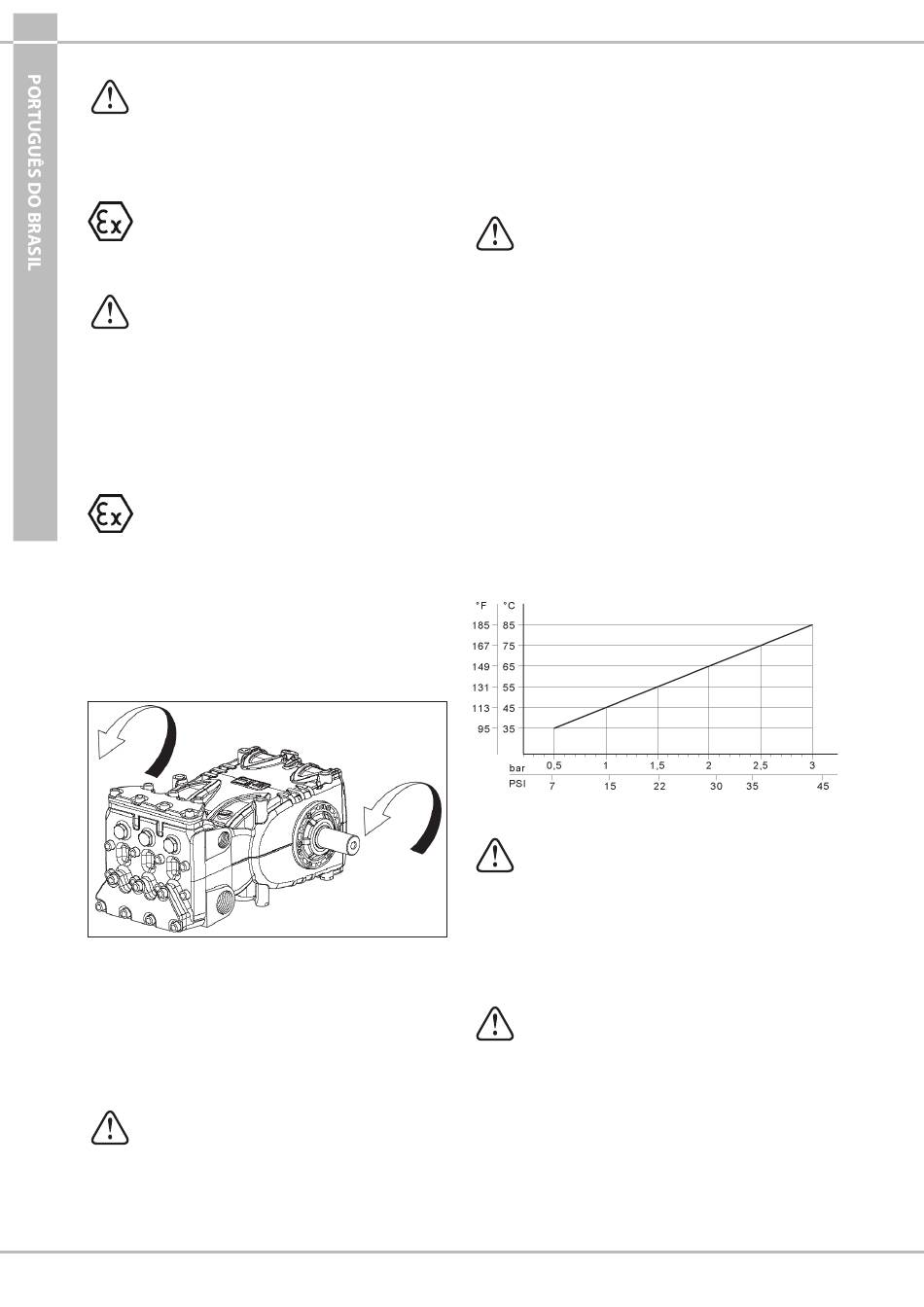

9.2 Sentido de rotação
O sentido da rotação é indicado por uma seta posicionada no
cárter, próximo ao eixo da tomada de movimento.
Posicionando-se na frente do cabeçote da bomba, o sentido
da rotação deverá ser como da Fig. 5.

LADO ESQUERDO

Horário
9.3 Mudança de versão
A versão direita da bomba é definida quando:
Observa-se a bomba do lado oposto do cabeçote, o eixo da
bomba deve ter a haste do PTO do lado direito.
A versão esquerda da bomba é definida quando:
Observa-se a bomba do lado oposto do cabeçote, o eixo da
bomba deve ter a haste do PTO do lado esquerdo.
N.B. A versão relacionada na Fig. 5 é direita.
A versão pode ser modificada apenas por
pessoal especializado e autorizado, seguindo
cuidadosamente o seguinte:
1. Separe a parte hidráulica da parte mecânica,
conforme indicado no capítulo 2, parág. 2.2.3 do
Manual de reparação.
9.4
Com o objetivo de isolar a instalação das vibrações produzidas
pela bomba, é aconselhável realizar a primeira parte do
condutor adjacente à bomba (seja na aspiração, seja na saída)
com tubulações flexíveis. A consistência da área de aspiração
deverá ser tal que possa impedir deformações causadas pela
depressão produzida pela bomba.
9.5
Para obter o melhor rendimento volumétrico com o fluido em
temperatura ambiente, se requer um batente positivo mínimo
de 0,20 metros (veja parág. 9.6).
Já com fluido em alta temperatura máx. 85°C, observe o
diagrama abaixo Fig. 6 que estabelece as pressões mínimas de
fornecimento conforme as diferentes temperaturas.
Temperatura da água

LADO DIREITO

9.6
Anti-horário
Para um bom funcionamento da bomba, a linha de aspiração
deverá ter as seguintes características:
Fig. 5
1. Diâmetro interno mínimo, conforme indicado pelo gráfico
no parág. 9.9 e, em qualquer caso, igual ou superior ao do
cabeçote da bomba.
2. O layout deve ser feito de modo a garantir todas as
condições de uso de um batente positivo mínimo de 0,20
m (0,02 bar) e máximo de 80 m (8 bar) medido nas bordas
de alimentação da bomba. Por valor mínimo é válido a
água fria com temperatura de até 20°C, para temperatura
superior, consulte o gráfico específico (parág. 9.5).
102
2. Gire a parte mecânica em 180°, e reposicione o
revestimento posterior do cárter de tal modo
que a haste do óleo esteja virada para cima.
Reposicione o suporte de elevação e as relativas
tampas de fechamento dos furos na parte
superior do cárter, em seguida, reposicione
corretamente a etiqueta de identificação no
lugar previsto adequado no cárter.
Verifique se os furos de drenagem inferiores
do cárter em relação ao pistão estão abertos
e não fechados por tampas plásticas
fornecidas para a versão anterior.
3. Junte a parte hidráulica da parte mecânica,
conforme indicado no capítulo 2, parág. 2.2.5 do
Manual de reparação.
Conexões hidráulicas
Alimentação da bomba
Para prevalências negativas, entre em contato
com o Departamento Técnico ou o Serviço de
Assistência ao Cliente.
Linha de aspiração
Ao longo do percurso da tubulação para evitar
restrições localizadas, que podem causar
perdas de carga, resultando em cavitação. Evite
completamente curvas de 90°, conexões com outras
tubulações, gargalos, contrainclinação, curva em "U"
invertida, conexões em "T".
Prevalência
Fig. 6
