Gestion de l'appareil

Ce chapitre décrit le raccordement à l'appareil et la gestion de l'appareil.
3.1 Connexion à l'appareil
Les paragraphes suivants décrivent les différentes méthodes d'accès aux interfaces
console et Web RUGGEDCOM RX1501 sur l'appareil. Pour des instructions détaillées,
voir le RUGGEDCOM ROX Manuel d'utilisation du RUGGEDCOM RX1501.
Ports de console série et ports de gestion
Connectez une station de travail directement port de console sériel ou au port de
gestion pour accéder aux contrôles du temps de démarrage et aux interfaces RUG-
GEDCOM RX1501 . Le port de console sériel fournit un accès à l'interface de la
console de RUGGEDCOM RX1501 , tandis que le port de gestion fournit un accès à la
console de RUGGEDCOM RX1501 et aux interfaces Web.
NOTA
Les ports de console sériel et de gestion (MGMT) sont conçus pour être utilisés
comme connexions temporaires uniquement pendant la configuration initiale ou la
résolution de problèmes.

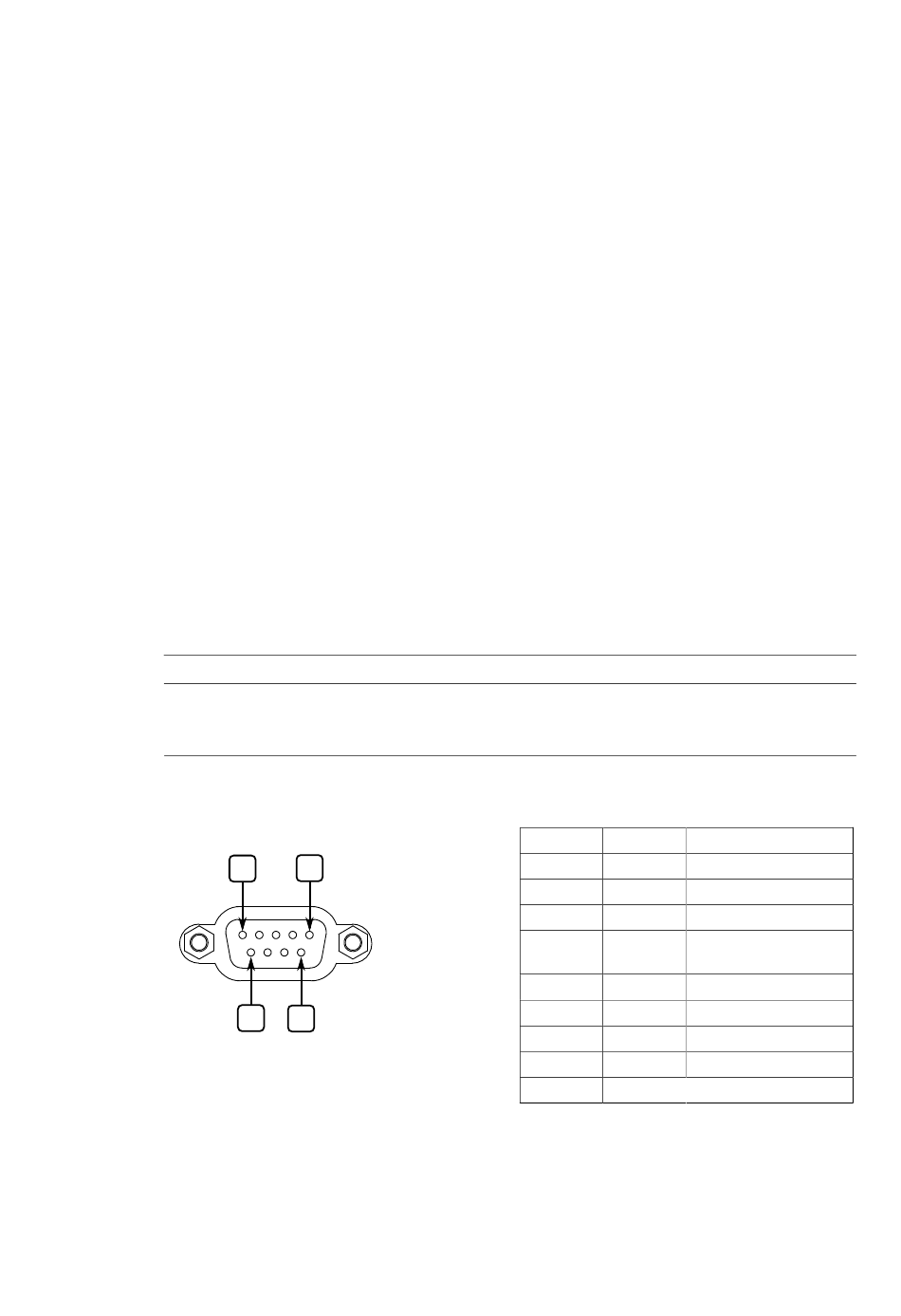

Le port de console série réalise un DCE RS-232 (équipement de transmission de don-
nées) sur un connecteur DB9. La figure suivante présente le brochage du port :
Figure 3.1
Pour toute information sur la connexion de l'appareil par le port de console série, voir
le RUGGEDCOM ROX Manuel d'utilisation CLI pour le RUGGEDCOM RX1501.
RUGGEDCOM RX1501
Manuel d'installation, 12/2019, C79000-G8977-1054-16
1
5
9
6
Port de console série DB9
Broche Nom
1 DCD
2 RX
3 TX
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 Réservé (ne pas connecter)
3
Description
Détection de porteuse
Réception de données
Émission de données
Terminal de
données prêt
Terre signal
Modem prêt
Demande pour émettre
Prêt à émettre
