Connectez le bornier d'alimentation à l'appareil.
Bornier de type européen (Euroblock)
1
Borne plus/Live (+/L)
2
Borne de terre
3
Borne moins/neutre (-/N)
4

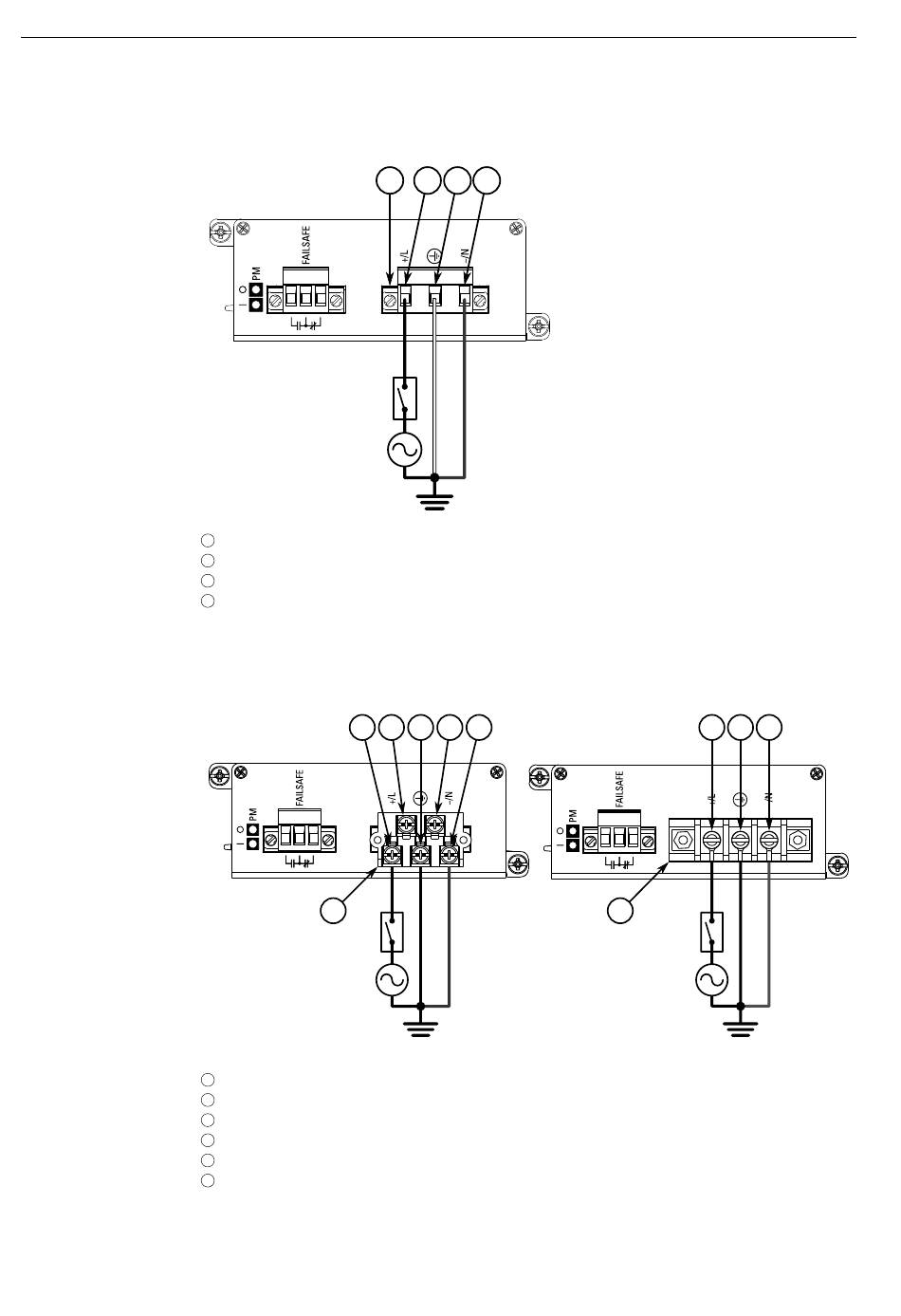

Figure 2.5 Câblage du bornier CA : bornier de type européen (Euroblock) pour alimenta-
tions HIP
4
2
Non connecté
1
Bornier à vis amovible
2
Bornier à vis non amovible
3
Borne plus/Live (+/L)
4
Borne de terre
5
Borne moins/neutre (-/N)
6
2.5.1 Connexion d'une alimentation CA/CC haute tension
