Montage De L'appareil Sur Un Panneau - Siemens RUGGEDCOM RX1501 Manuel D'installation

du boîtier. Les adaptateurs permettent de faire glisser l'appareil sur un rail DIN stan-
dard de 35 mm (1,4 in).
Procédez comme suit pour monter l'appareil sur un rail DIN symétrique :
1.
2.
2.3.3

Montage de l'appareil sur un panneau

Pour les installations sur panneau, il est possible d'équiper le RUGGEDCOM RX1501
d'adaptateurs pour panneau/rail DIN symétrique préinstallés sur chaque côté du boî-
tier. Les adaptateurs permettent de fixer l'appareil sur un panneau à l'aide de vis.
RUGGEDCOM RX1501
Manuel d'installation, 12/2019, C79000-G8977-1054-16
Alignez les adaptateurs avec le rail DIN symétrique et faites glisser l'appareil jus-
qu'à ce qu'il soit en place.
Adaptateur pour panneau/rail DIN symétrique
1
Rail DIN symétrique
2
Vis
3

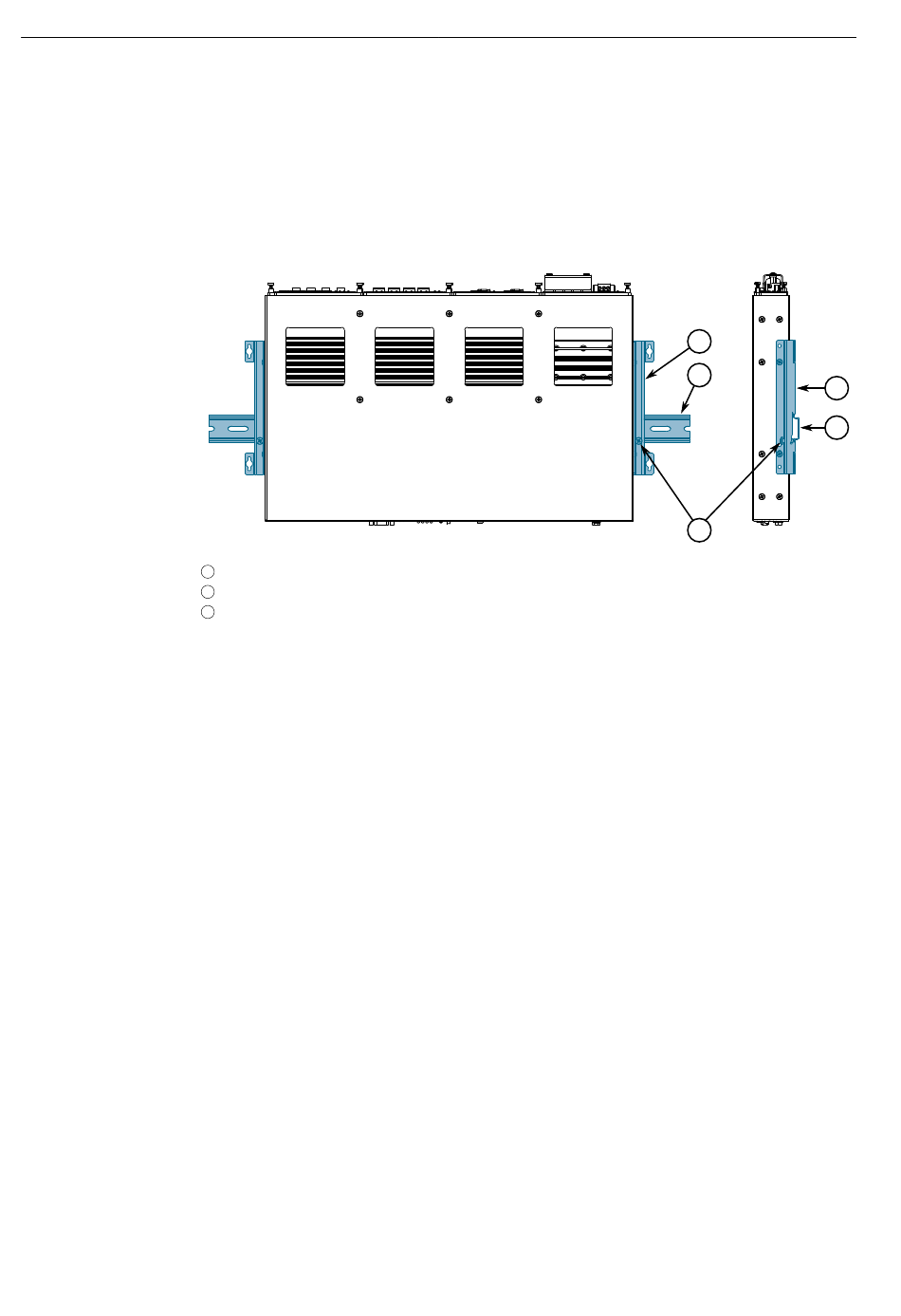

Figure 2.2 Montage sur rail DIN symétrique
Vissez une des vis fournies de chaque côté de l'appareil pour fixer les adapta-
teurs au rail DIN symétrique.
Installation de l'appareil
2.3.3 Montage de l'appareil sur un panneau
1
2
1
2
3
