Introduction
1.2 Description
1.2

Description

Le RUGGEDCOM RX1501 propose de nombreux ports, contrôles et LED de signalisa-
tion en face avant pour la connexion et la configuration de l'appareil ainsi que le dé-
pannage.
1
2
3
4
5
6
7
8

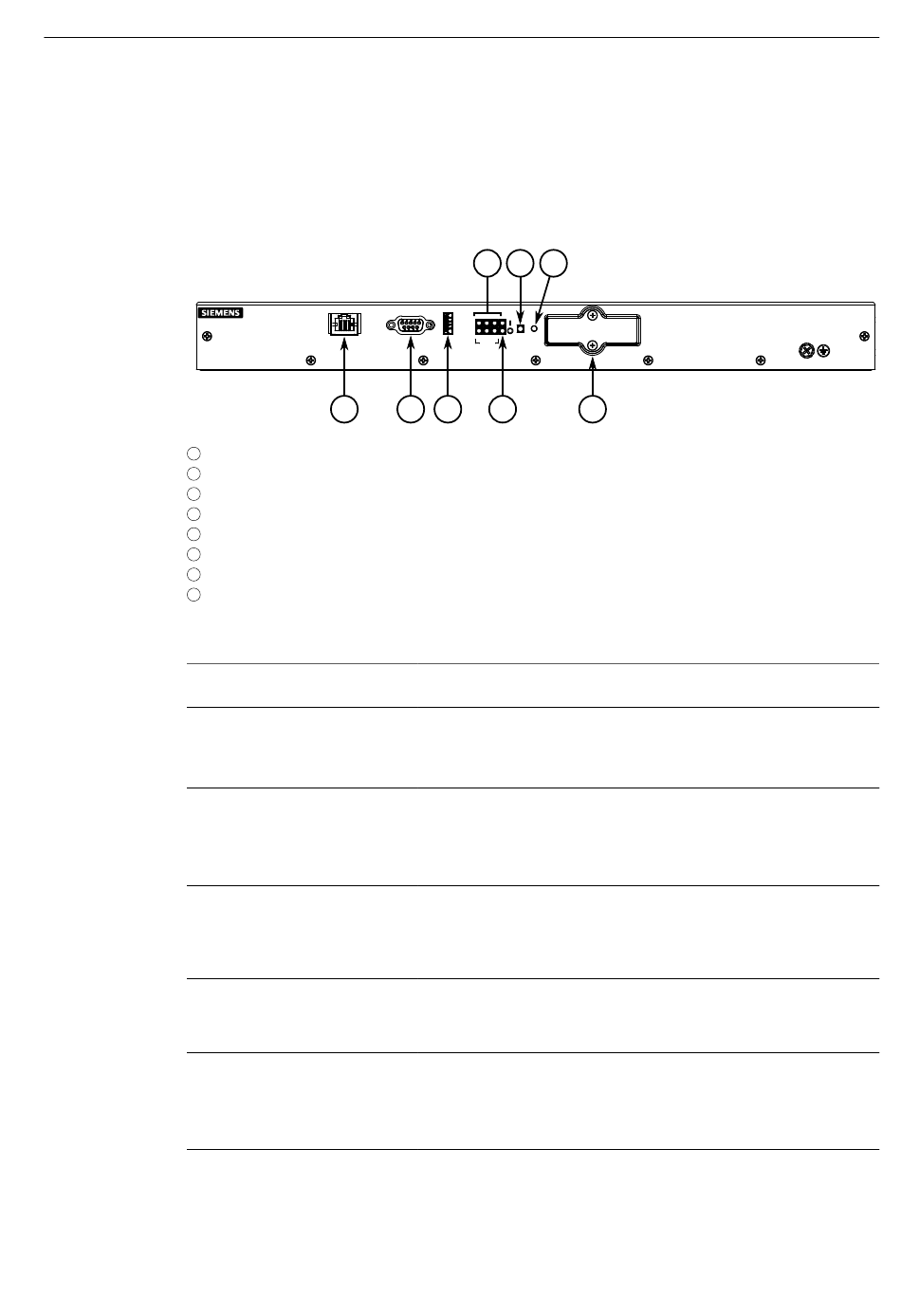

Figure 1.1
Port de gestion
Port console série RS-232
Port USB utilitaire
Bouton Test de lampe/Arrêt
d'alarme (LT/ACO)
LED d'état de l'alimentation
LED d'état du port
LED de signalisation d'alarme
2
1
Port de gestion
Port console série RS232 (DB9)
Port USB utilitaire
LED d'état du port
LED d'état de l'alimentation
LED de signalisation d'alarme
Bouton Test de lampe/Arrêt d'alarme (LT/ACO)
Port de carte flash compacte
RUGGEDCOM RX1501
4 6 7
2 3 5
Ce port Ethernet 10/100Base-T sert à la gestion du système hors de
la bande de fréquence de la matrice de commutation.
Le port console série sert d'interface directe avec l'appareil et d'ac-
cès aux fonctions de gestion initiales. Pour toute information sur la
connexion à l'appareil via le port console série, voir
l'appareil (Page 23)".
Utilisez ce port USB pour mettre à niveau les fichiers de logiciel ou
d'installation de RUGGEDCOM RX1501 , comme les fichiers de confi-
guration et les fichiers de touches de fonction. Pour plus d'infor-
mations, voir le RUGGEDCOM RX1501 Manuel d'utilisation pour le
RUGGEDCOM RX1501.
Ce bouton présente deux fonctions :
• Maintenez ce bouton enfoncé pour tester tous les voyants LED.
• Appuyez ce bouton et relâchez-le pour acquitter une alarme ac-
tive.
Elles signalent l'état des modules d'alimentation.
• I = Le module d'alimentation reçoit de l'énergie électrique.
• O = Le module d'alimentation fournit de l'énergie électrique.
Signale lorsque les ports sont activés.
• Verte = OK
• Orange = Alerte d'avertissement
• Rouge = Erreur de configuration
Signale lorsqu'une condition d'alarme existe.
• Verte = Alarmes supprimées/acquittées
8
