16.2
Cartes bus
16.2.1
Constitution et fonctionnement des cartes bus (cartes Riser)

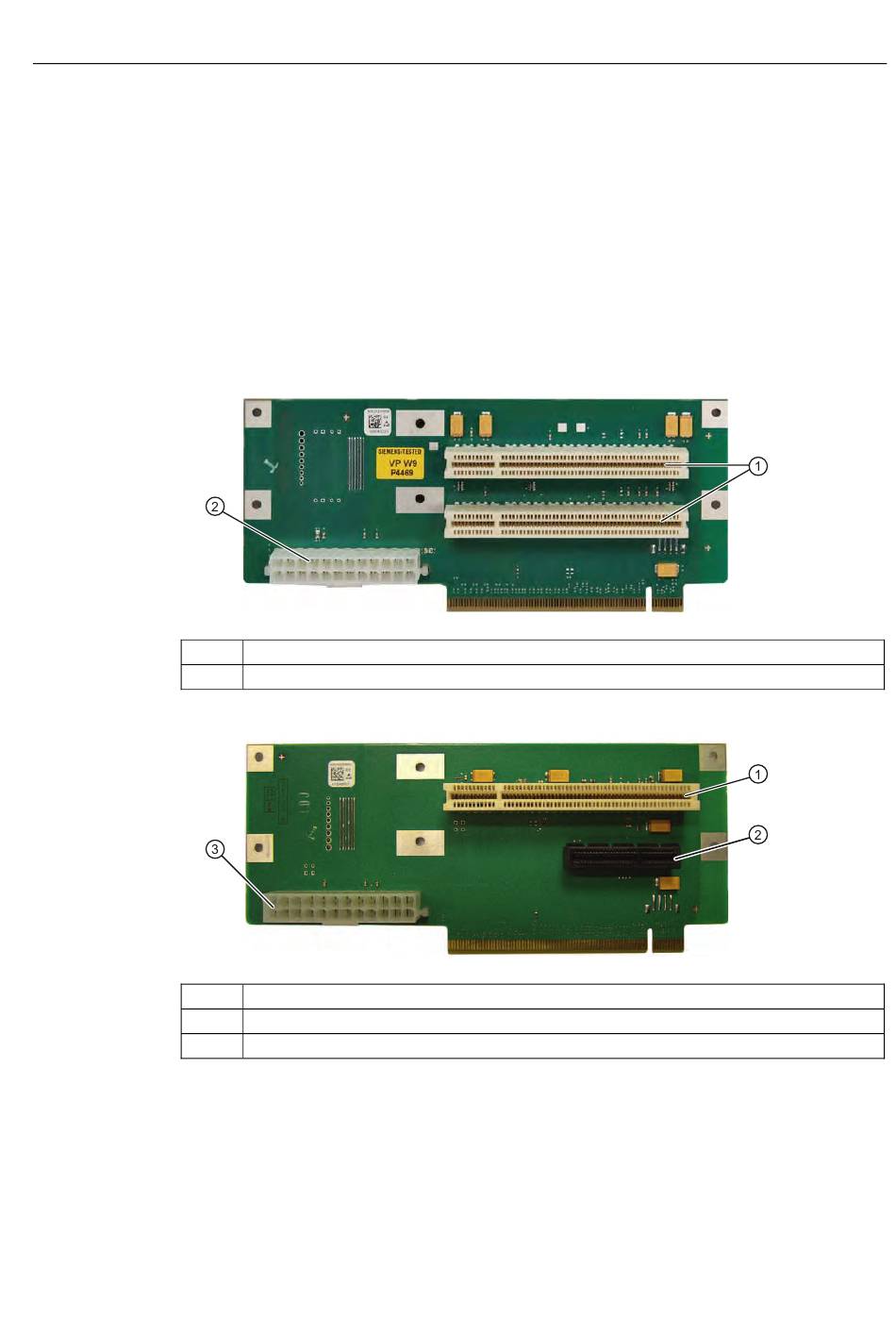

La carte bus relie la carte mère aux cartes d'extension. On distingue deux cartes bus
alternatives pour les emplacements pour les cartes d'extension PCI ou PCIe x4. Il existe
également une carte bus pour l'extension avec une carte PCIe x16 (PEG).
● La carte bus PCI (carte riser PCI) comprend deux emplacements pour cartes PCI. Elle
①
②
● La carte bus PCI-/ PCIe x4 alternative comprend respectivement un emplacement pour
①
②
③
SIMATIC Rack PC 647B
Instructions de service, 04/2009, A5E02147329-02
est rivée dans le support de bus (châssis de montage).
2x PCI
Connecteur d'alimentation BTX
les cartes PCI et PCIe x4.
1x PCI
1x PCIe x4
Connecteur d'alimentation BTX
Descriptions détaillées
16.2 Cartes bus
173
