16.6.1.2
Partenaires de communication typiques
CP 1616 onboard comme IO-Controller

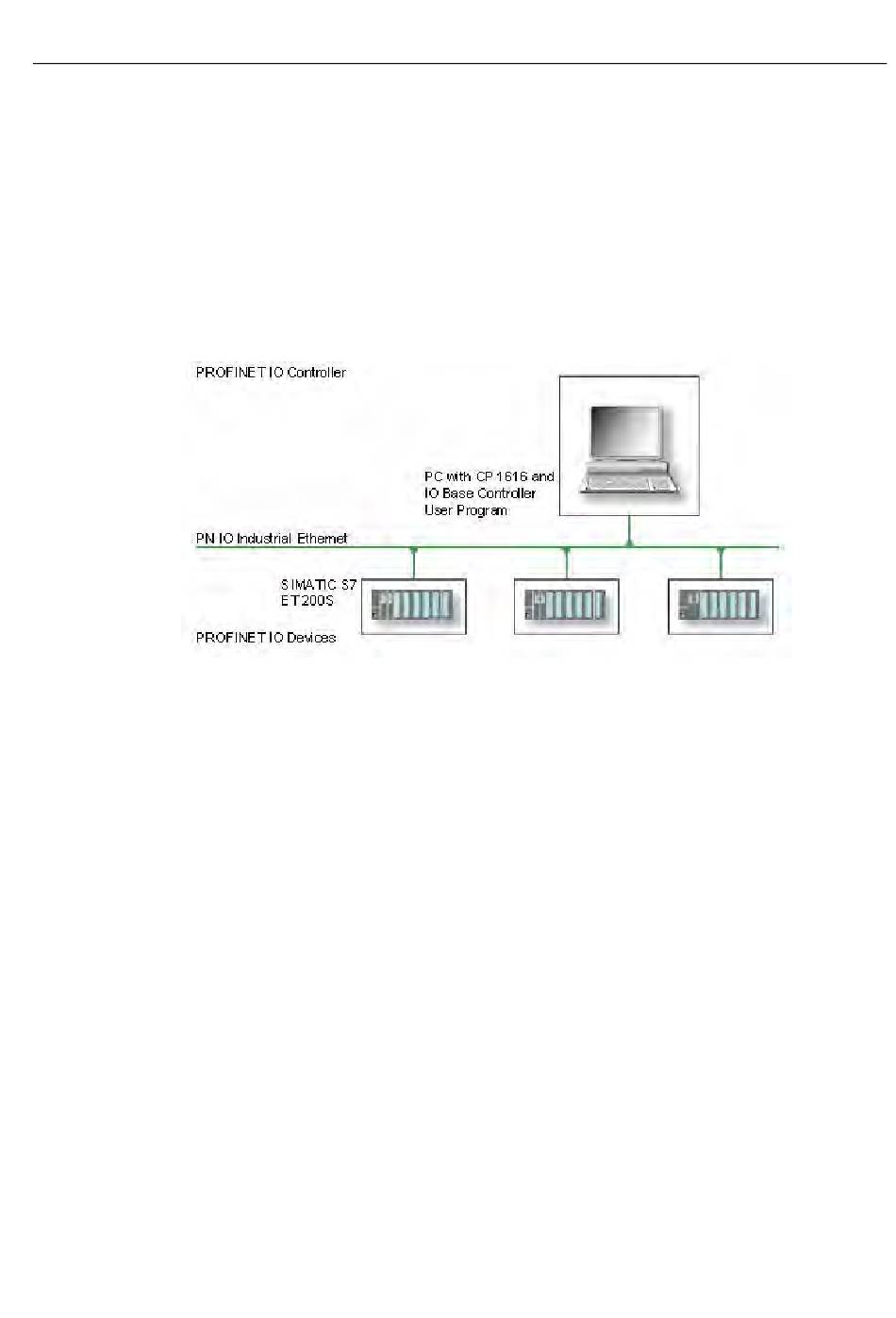

La figure suivante représente une application typique : CP 1616 onboard en tant que
contrôleur PROFINET IO-Controller au niveau IO-Controller.
Dans le PC s'exécute le programme utilisateur IO-Base-Controller qui accède aux fonctions
de l'interface de programmation utilisateur IO-Base.
L'échange de données est exécuté via le processeur de communication avec plusieurs
SIMATIC S7 PROFINET IO-Devices ET 200S par le biais de Industrial Ethernet.
CP 1616 onboard comme IO-Controller
La figure suivante représente une application typique : deux PC munis respectivement d'un
CP en tant qu'appareil PROFINET IO-Device au niveau IO-Device.
Le réseau comprend en outre un PC avec un CP en tant que contrôleur PROFINET
IO-Controller, un SIMATIC S7-400 avec un CP 443-1 en tant que contrôleur PROFINET
IO-Controller et deux appareils SIMATIC S7 ET 200S PROFINET IO-Devices.
Dans les PC IO-Device s'exécute un programme utilisateur IO-Base-Device qui accède aux
fonctions de l'interface de programmation utilisateur IO-Base. L'échange de données est
exécuté via le processeur de communication CP 1616 onboard vers un PC en tant que
contrôleur PROFINET IO-Controller ou un système d'automatisation S7-400 avec CP 443-1
par le biais de Industrial Ethernet.
SIMATIC Rack PC 647B
Instructions de service, 04/2009, A5E02147329-02
16.6 Processeur de communication CP 1616 onboard
Descriptions détaillées
221
