Description

3.6 Constitution

3.6 Constitution
3.6.1

Constitution externe

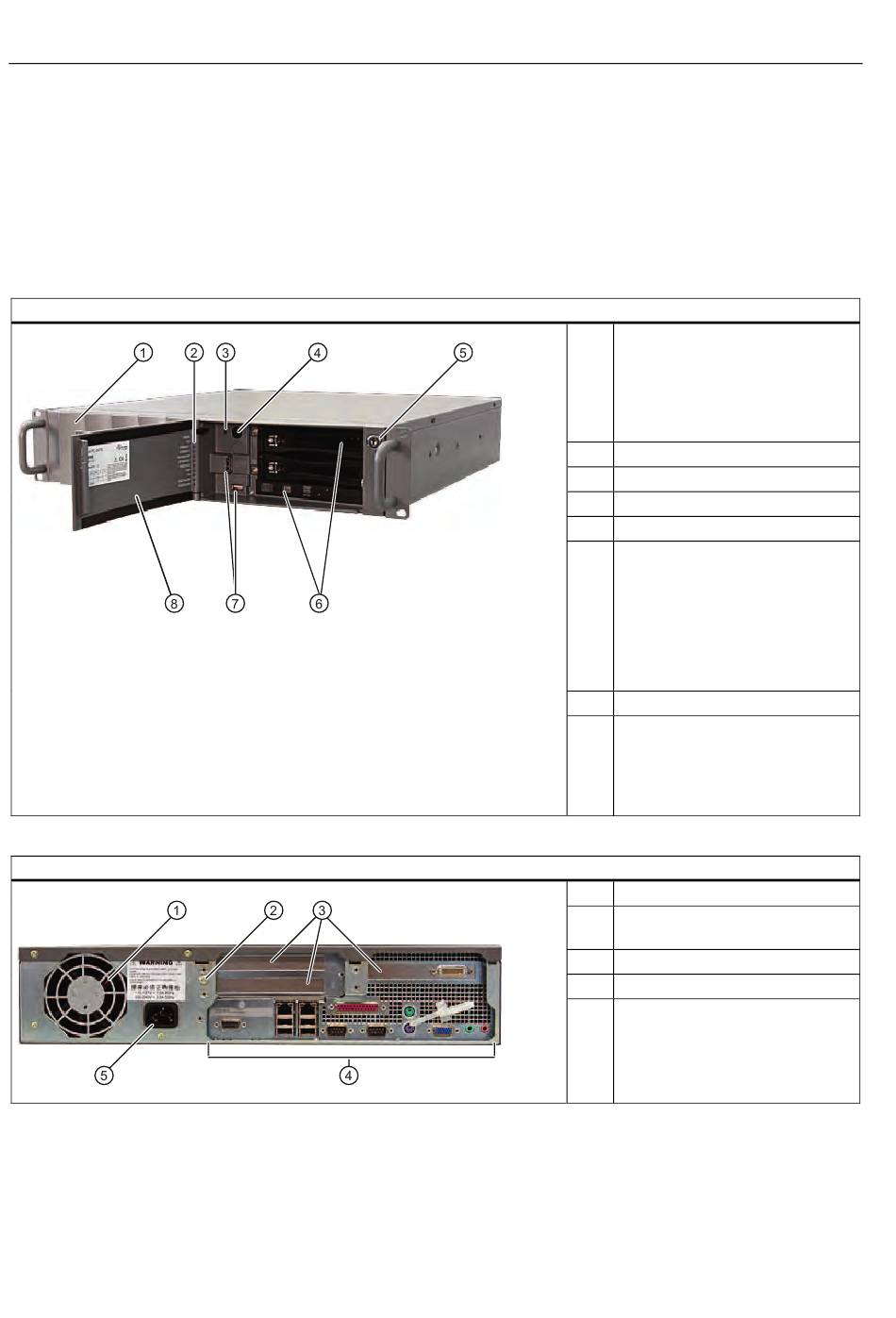

Vue avant de l'appareil (exemple)
Vue arrière de l'appareil (exemple)
18
① Cache avant avec ouvertures
pour l'aération de l'appareil (le
filtre et le ventilateur se trouvent
derrière le cache avant). Vérifiez
régulièrement le filtre et changez-
le dès qu'il est encrassé.
② Indicateurs de fonctionnement
③ Bouton Reset
④ Bouton Marche/Arrêt
⑤ Verrouillage
⑥ Possibilités de montage pour :
unité de graveur de DVD
•
(Slim-line)
support amovible de disque
•
dur
disque dur dans un support
•
anti-vibratoire
⑦ Interfaces USB
⑧ Volet de protection verrouillable
pour la sécurité contre les accès
non autorisés. En mode de
fonctionnement normal, maintenir
le volet de protection fermé.
① Ventilateur/Alimentation
② Connecteur à la liaison
équipotentielle
③ Emplacements d'extension
④ Eléments de connexion
⑤ Prise destinée à l'alimentation en
courant
