Descriptions détaillées
16.1 Carte mère

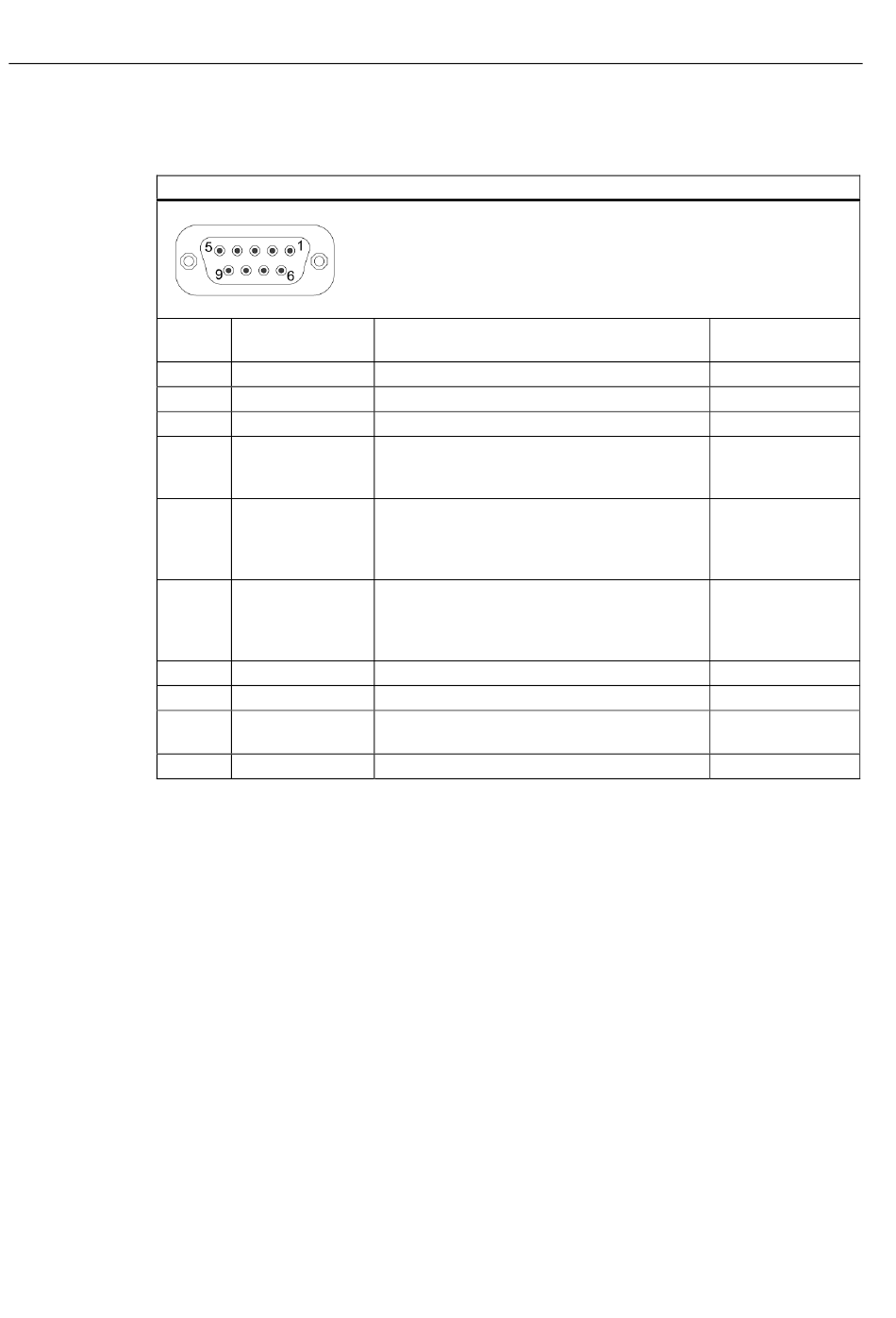

Interface PROFIBUS/MPI, X600
Interface PROFIBUS/MPI
N° de
broche
1
2
3
4
5
6
7
8
9
Blindage
caractéristique produit en option
1
160
1
Désignation Signification
abrégée
– non affecté
– non affecté
LTG_B Ligne de signaux B du module MPI
RTS_AS RTSAS, signal de commande du flux de
données de réception. Le signal est '1' (actif),
lorsque l'automate connecté directement émet.
M5EXT M5EXT conducteur de retour (GND) de
l'alimentation 5 V. La charge électrique d'un
consommateur externe relié entre P5EXT et
M5EXT est de 90 mA au maximum.
P5 EXT Alimentation P5EXT (+5 V) de l'alimentation 5
V. La charge électrique d'un consommateur
externe relié entre P5EXT et M5EXT est de 90
mA au maximum.
– non affecté
LTG_A Ligne de signaux A du module MPI
RTS_PG Signal de sortie RTS du module MPI. Le signal
est '1', lorsque la console émet.
Sur le boîtier du connecteur
Entrée/ sortie
–
–
Entrée/sortie
Entrée
Sortie
Sortie
–
Entrée/sortie
Sortie
