10.4 Montage de cartes d'extension

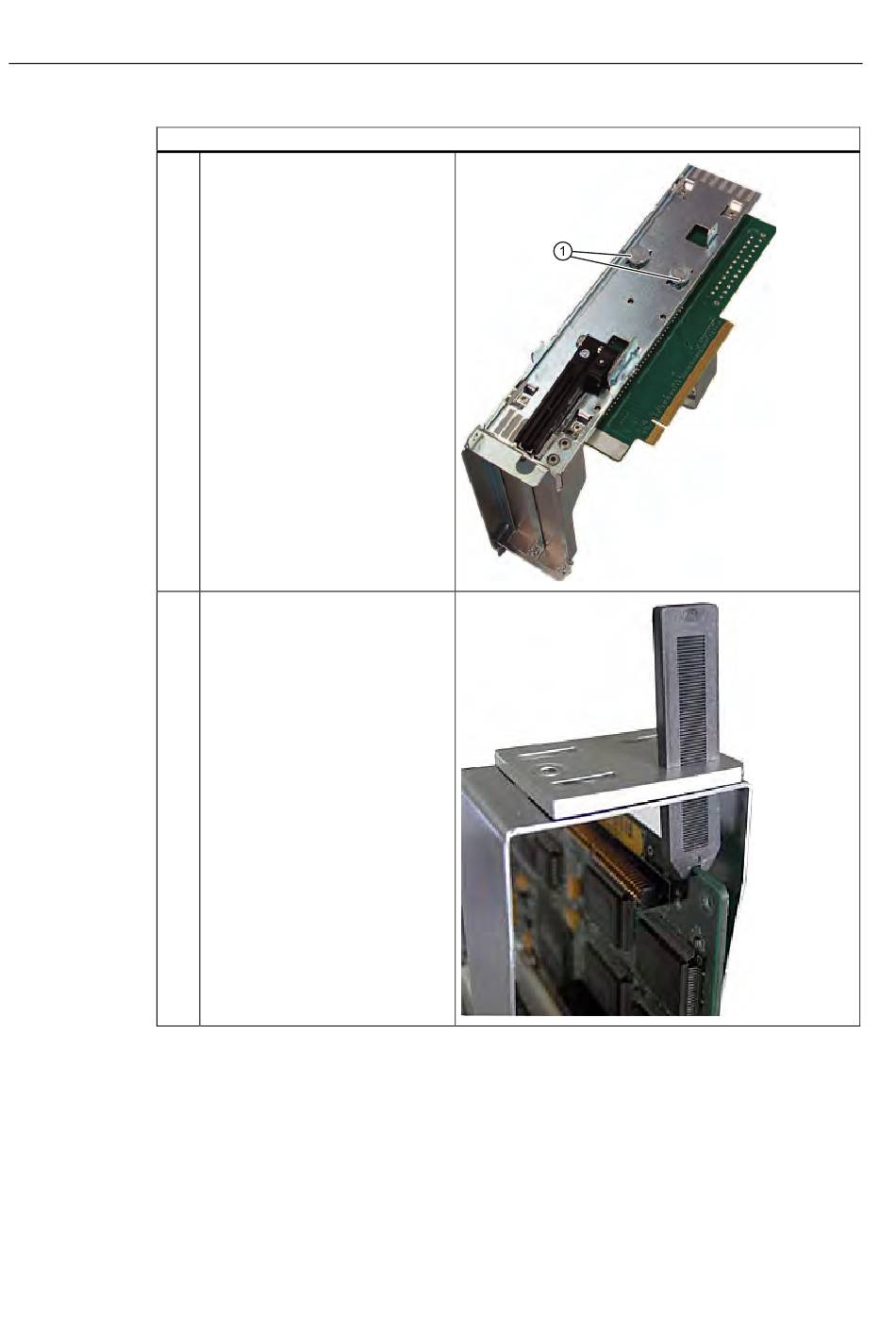

Etapes du montage d'une carte d'extension (carte PCI/AT) :
3.
4.
84
Vissez fermement le fixe-carte
avec les vis moletées ①.
Introduire l'élément coulissant dans
la fente de la glissière jusqu'à ce
qu'il s'appuie fermement sur la
carte.
Remarque:
La fixation est conçue de manière à
ce que l'élément coulissant ne
puisse être déplacé que dans la
direction de la carte.
Pour retirer l'élément coulissant,
desserrez le fixe-carte et retirez
l'élément coulissant vers l'intérieur.
