10.4.2 Montage et démontage du support de bus
Préparation
Coupez l'appareil du secteur.
Démontage du support de bus
Remarque
Les étapes 2 et 3 ne sont nécessaires que si une carte graphique est en place.

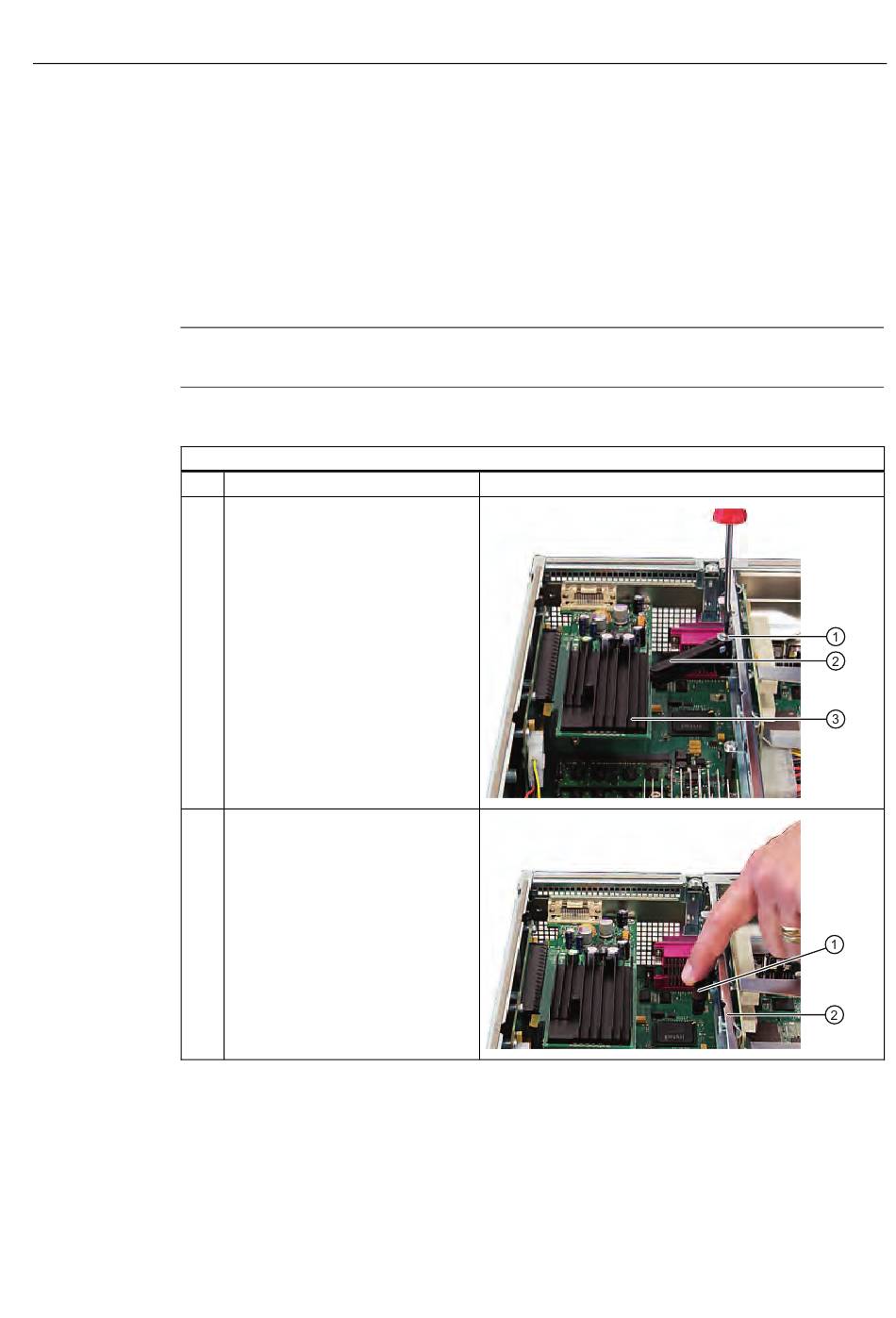

Etapes du démontage du support de bus
1.
2.
3.
SIMATIC Rack PC 647B
Instructions de service, 04/2009, A5E02147329-02
Ouvrez l'appareil.
Desserrez la vis ① pour détacher
le fixe-carte ② de la carte
graphique ③.
Faites pivoter le fixe-carte ① en
direction du support de bus ②.
