Bose ControlSpace AMS-8 Notice D'installation page 68

3. Installation des Systems

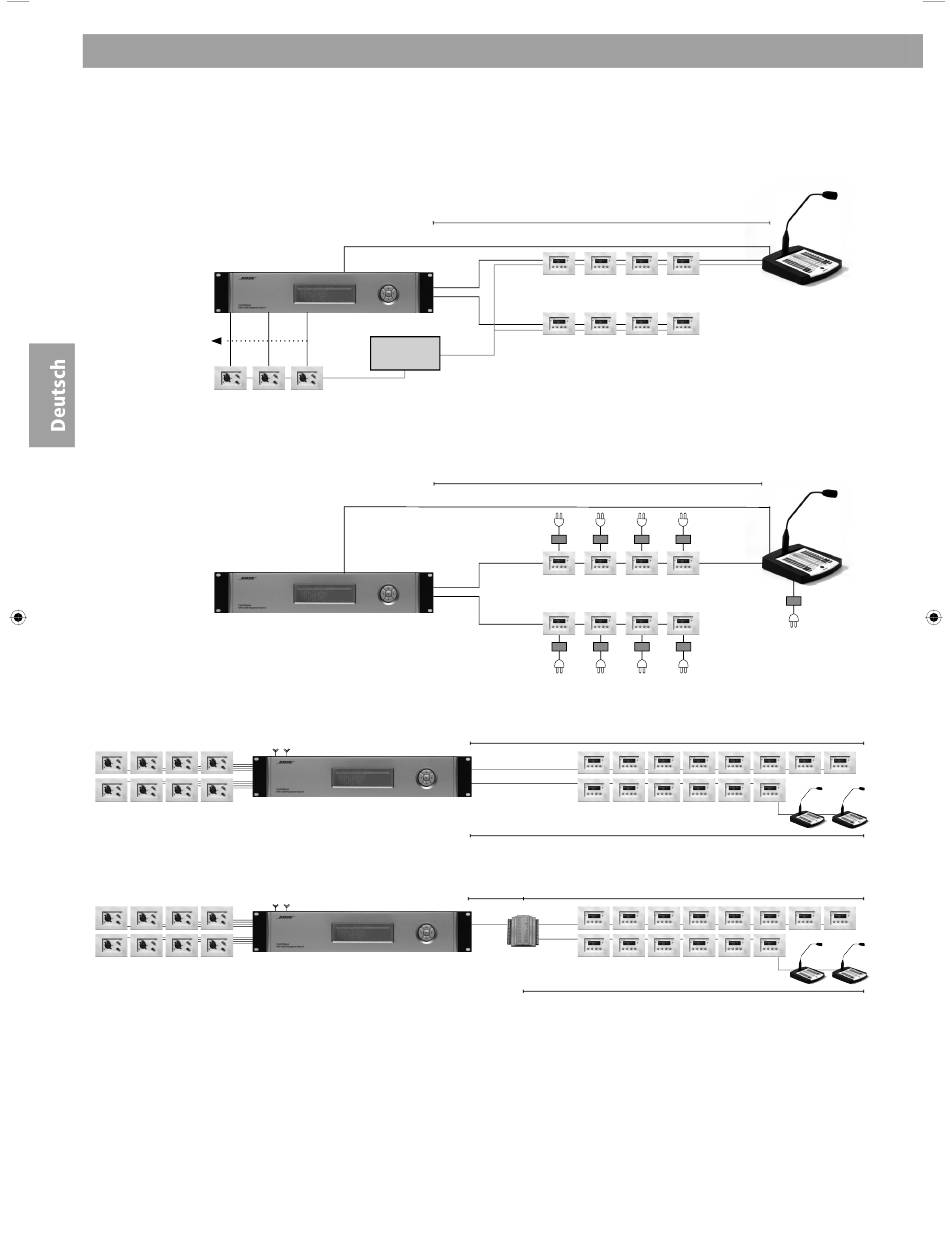

3.5 Systemkonfigurationen
Zwei RS485-Kommunikationsleitungen und eine zentrale Stromversorgung:
Audio-/Mikrofonkabel
Zwei RS485-Kommunikationsleitungen und lokale Stromversorgungen:
RS485-Kommunikationsleitung Maximalentfernung:
Oder:
HINWEIS:
*
Der Jumper für den Abschlusswiderstand sollte an der letzten Benutzerschnittstelle (CS-WC oder CS-PP)
angebracht werden, die sich am Ende jeder RS485-Kommunikationsleitung befindet.
68 68
All manuals and user guides at all-guides.com
Max. 600 m (Gesamtlänge)
RS-485
RS-485
Stromversorgung
24VDC 2-7A
DC 24 V
Eingang
RS-485
RS-485
600 m
Audio-/Mikrofonkabel
Max. 600 m (Gesamtlänge)
Audio-/Mikrofonkabel
PSU
PSU
600 m
600 m
600 m
RS485
HUB
600 m
*
*
*
PSU
*
