3.4 Conexiones de las interfaces de usuario
* Nota: Si no se emplea la fuente de alimentación mencionada arriba, cualquier otra fuente de
** Cableado RS485 requerido
Conecte siempre los componentes mediante una configuración en cadena, pero no en estrella ni siguiendo
otro tipo de configuración. El cableado en estrella solo esta permitido usando el CS-HUB. Asegúrese de
separar el cable de datos del cableado de alimentación (>50V) sobre la bandeja de cables o cualquier otra
disposición de cables
*** Terminación
El puenteo de terminación debería colocarse en el último interfaz de usuario (CS-WC o CS-PP), ubicado en
el extremo de cada línea de comunicación RS485.

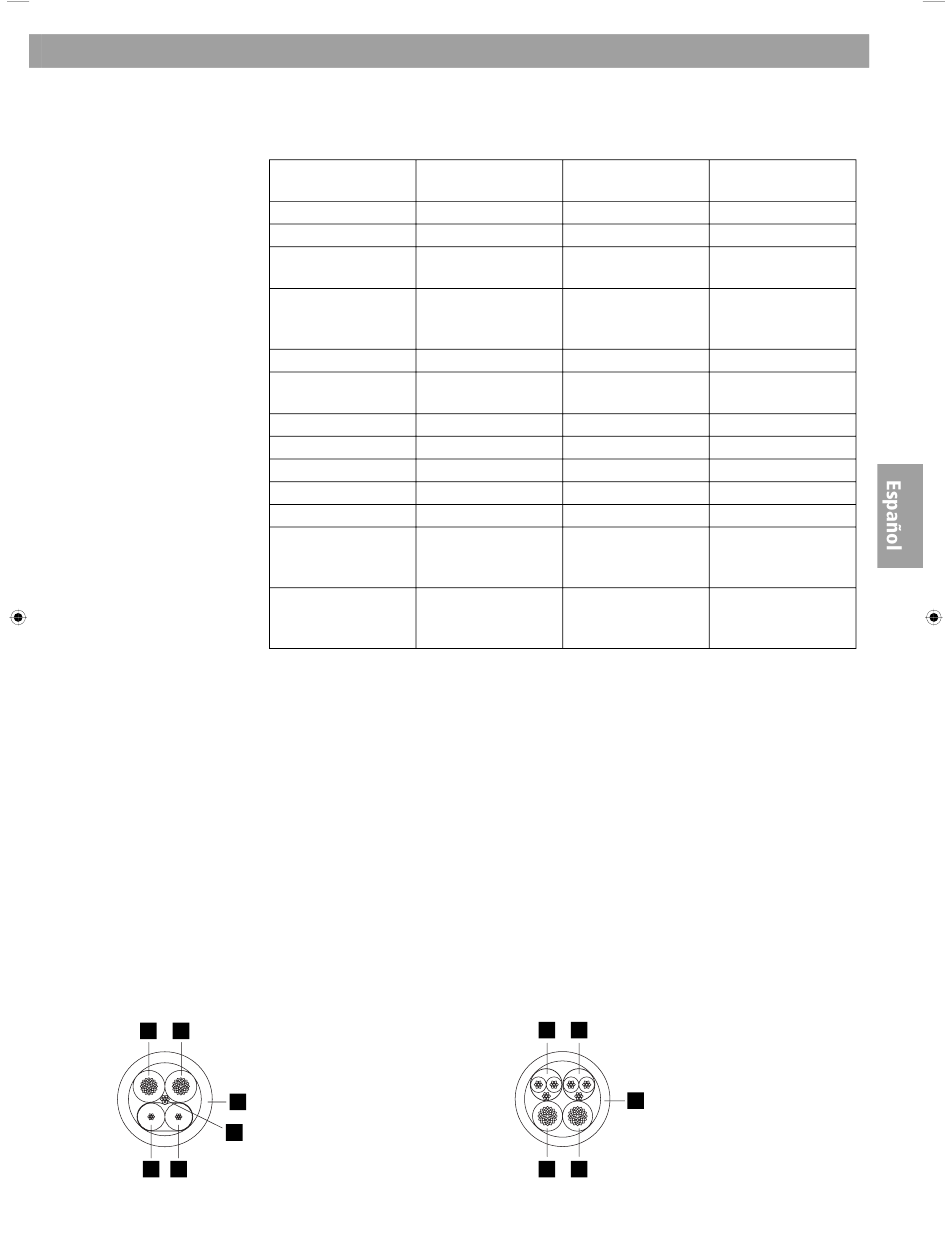

Cable de comunicación/alimentación
CS AMS-8
4 5
1. Azul = comunicación RS485 '+'
2. Transparente = comunicación RS485 '–'
3. Hilo de drenaje = comunicación RS485 'MASA'
6
4. Rojo = alimentación '24 VDC'
3
5. Negro = alimentación 'masa'
6. Camisa azul
1 2
All manuals and user guides at all-guides.com
ControlSpace
Controlador de pared
Fuente de alimentación
Tensión 12-24 VCC, +/-20%
Corriente @ 12 VCC 50mA typ
@ 24 VCC 30mA typ
Fuente de alimentación Fuente de aliment.
recomendada estabilizada BOSE CS
AMS-8 24 VDC, 2.7 A
Cableado RS485**
Max distancia 600 m
(/con Hub) (1200m)
Terminación*** 120 ohm
Tipo de cable 1 par apantallado
Cap. nom. 40 pF/m
Imp. nom. 124 ohmios
At. nom. 2 dB @ 1MHz
Cable recomendado Cable BOSE CS AMS-8
(azul) de comunicación/
alim. para CS-WC/CS-PP
Cableado de audio No aplicable
alimentación utilizada en Europa debe cumplir con la directiva EN/IEC 60950.
3. Instalación del sistema
™ AMS-8 ControlSpace ™ AMS-8
Consola de mensajes
12-24 VCC, +/-10%
@ 12 VCC 140 mA typ
@ 24 VCC 70 mA typ
Fuente de aliment.
estabilizada BOSE CS
AMS-8 24 VDC, 2.7 A
600 m
(1200m)
120 ohm
1 par apantallado
Cap. nom. 40 pF/m
Imp. nom. 124 ohmios
At. nom. 2 dB @ 1MHz
Cable BOSE CS AMS-8
(azul) de comunicación/
alim. para CS-WC/CS-PP
Cable de micrófono/
entrada estándar,
1 par apantallado
Cable de audio/alimentación
CS AMS-8
1 2
1. Amarillo = cable de línea balanceada
(con cubierta de protección)
2. Verde = cable de línea balanceada
5
(con cubierta de protección)
3. Rojo = alimentación "24 VDC"
4. Negro = alimentación "masa"
5. Camisa amarilla
3 4
ControlSpace ™ AMS-8
Módulo de entr. local
24 VCC, +5%/-10%
@ 24 VCC 60 mA typ
Fuente de aliment.
estabilizada BOSE CS
AMS-8 24 VDC, 2.7 A
No aplicable
No aplicable
No aplicable
No aplicable
No aplicable
No aplicable
No aplicable
Cable BOSE CS AMS-8
(amarillo) de audio/alim.
CS-LIM
