3.9 Allzweck-Eingänge/-Ausgänge (GPIO)
ControlSpace
Bis zu 40 Kontakteingänge können verwendet werden (8 pro Rack, max. 5 Racks). Es können folgende
Funktionen gesteuert werden: 40 Messages, 40 Presets, Raum Standby Funktionen. Der Auslöseimpuls für
die Kontakte entsteht dadurch, dass 24 V DC zwischen dem spezifischen Kontakt und dem gemeinsamen
Erdungspol (Ground Pin) angelegt werden.
HINWEIS: Ein Kontakteingang mit der Funktion "Pulse" gibt eine Message einmalig wieder. Bei der Funktion
„Hold" wird eine Message solange wiederholt bis der Kontakt wieder geöffnet wird. Die „Hold" Funktion ist
auch sinnvoll für Roomcombining oder Standbyfunktionen.
Eigenschaften
• 8 isolierte Eingänge
• 1 isolierter Ausgang
• Die Eingänge können für Durchsagen, die Raumkombinationsfunktion verwendet oder
• Der Open-Collector-Ausgang wird aktiviert, sobald einer der acht Eingänge aktiviert wird

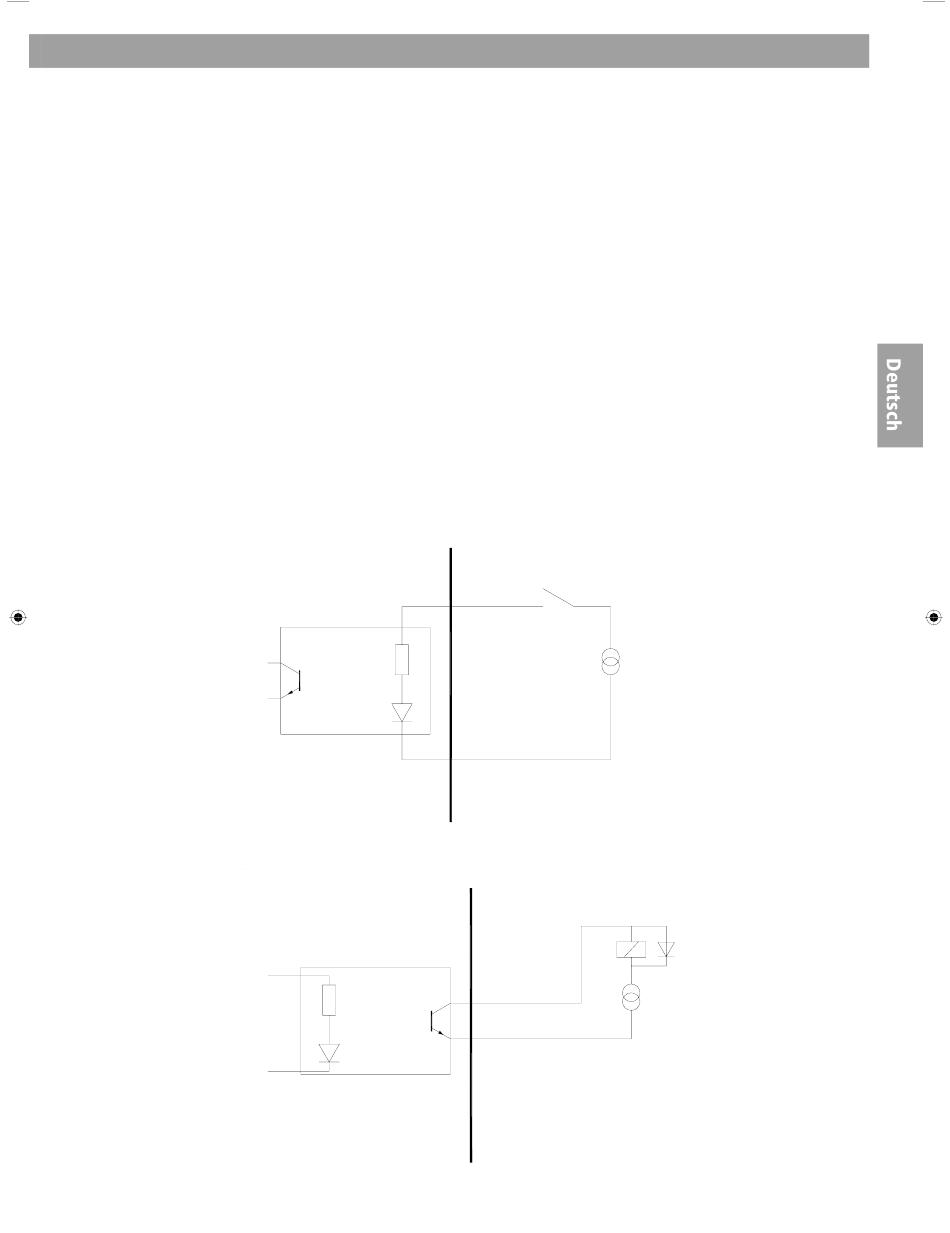

Schaltplan der acht Eingangskontakte
CS-AMS-8
Schaltplan des Open-Collector-Ausgangs
CS-AMS-8
All manuals and user guides at all-guides.com
™ AMS-8 enthält eine RS232-Kontaktanschluss-Karte (siehe auch Abschnitt 3.2).
einen Ausgang "muten" oder eine Gruppe von Ausgängen "muten"
CS-AMS-8
1..8
10
CS-AMS-8
3. Installation des Systems
+
24 Vdc
-
+
Open collector
Max. 50mA
9
24 Vdc
-
10
