3. Systeeminstallatie
3.8 CS-PP caansluitingen en instellingen
7
4
5
184 184
All manuals and user guides at all-guides.com

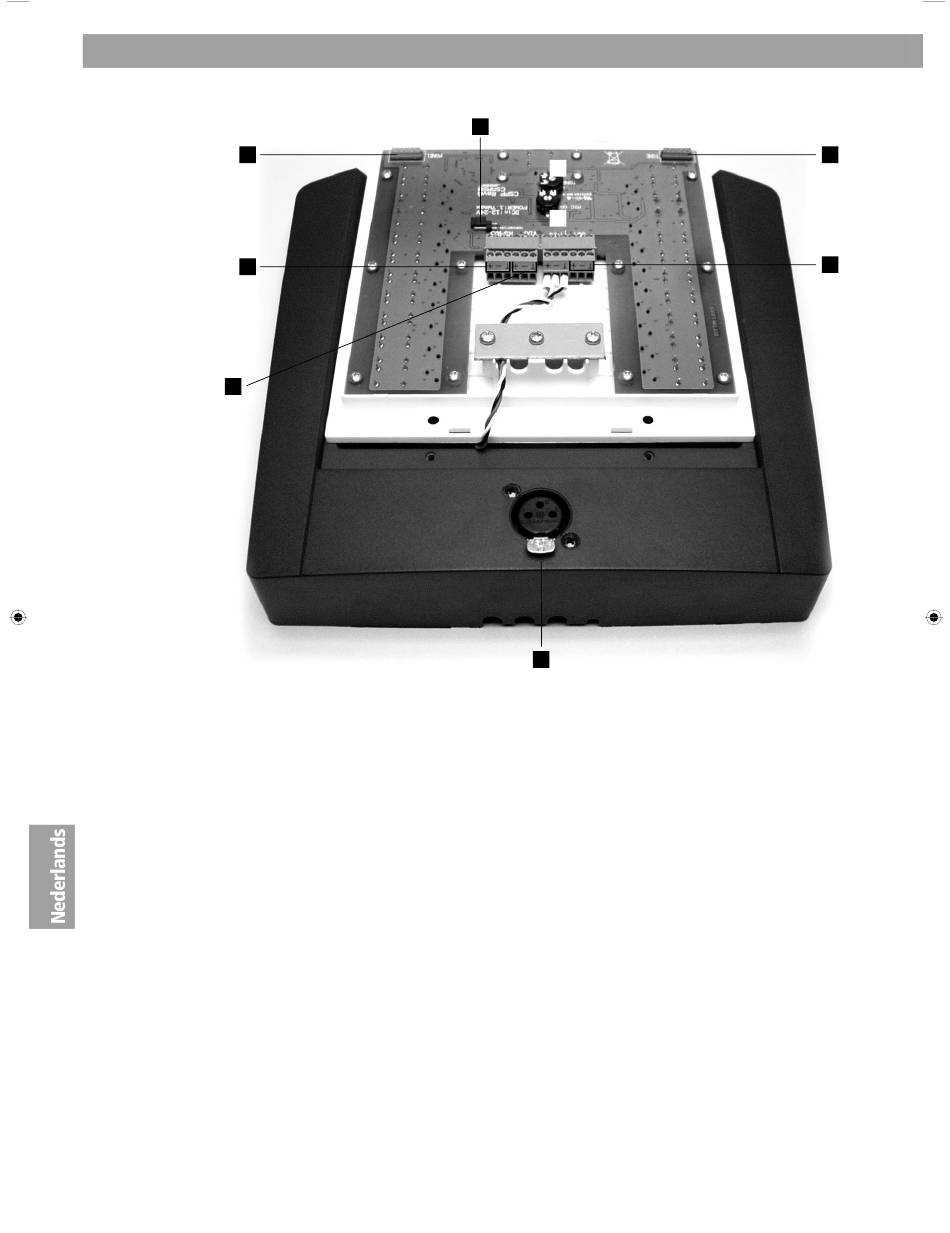

De CS-PP is uitgerust met een instelpotmeter (spraak EQ), voor microfoonvolume en een instelpotmeter voor
het oproepsignaal. Als u beide instelpotmeters wilt instellen en de CS-PP wilt aansluiten, moet u de plastic
afdekplaat (boven aan het voorpaneel van de CS-PP) verwijderen. Verwijder vervolgens de 4 schroeven en til
het voorpaneel uit de behuizing. De twee instelpotmeters bevinden zich onder aan het paneel.
OPMERKING: Zie Annex B. voor wandregelaar montage instructies.
1. Microfoonvolume: Draai de instelpotmeter linksom om het volume te verlagen naar de minimumwaarde
van 32 dB of rechtsom om het volume te verhogen naar de maximumwaarde van 66 dB. De
fabrieksinstelling is 38 dB.
2. Volume voor oproepsignaal: Gebruik de instelpotmeter om het volume te verhogen of te verlagen.
3. Jumper voor afsluiting, zie OPMERKING in hoofdstuk 3.5.
4. RS485-connector.
5. Voedingsbronconnector, 12-24Vdc (2 van de 3 aansluitpinnen worden gebruikt).
6. Connector voor gebalanceerde lijnuitgang.
7. Firmware update connector.
8. XLR-connector voor een microfoon, met 22Vdc phantoomvoeding.
3
2
1
8
7
6
