Manuel d'instructions et d'utilisation
EN
User and maintenance manual
IT
P
Manuale di istruzioni e di manutenzione
DE
Bedienungs- und Wartungsanleitung
ES
Manual De Instrucciones Y Mantenimiento
Réf. / Atr. Nr. : PRPVC400C/2 / 512896
S
OMPE
UBMERSIBLE
S
P
UBMERSIBLE
UMP
S
OMPA
OMMERGIBILE
T
P
AUCH
UMPE
B
S
OMBA
UMERGIBLE
Page 1 / 32
Publicité
Manuels Connexes pour Ribimex RIBILAND Q1DP-400E1
Sommaire des Matières pour Ribimex RIBILAND Q1DP-400E1
- Page 1 UMERGIBLE Manual De Instrucciones Y Mantenimiento Réf. / Atr. Nr. : PRPVC400C/2 / 512896 Importé par : Ribimex S.A. – F-77340 Pontault-Combault Imp. Da : Ribimex Italia s.r.l. – Carrè - 36010 (Vi) – Italia [v1_2011-12-15] Page 1 / 32...
- Page 2 AVERTISSEMENT: Lire et assimiler ce manuel avant d’assembler ou d’utiliser ce produit. Une utilisation incorrecte du produit pourrait causer de graves blessures et des dommages. Conserver ce manuel pour pouvoir le consulter ultérieurement. WARNING: Carefully read this instruction manual before operating this appliance. Incorrect operation may cause injury and/or damages.

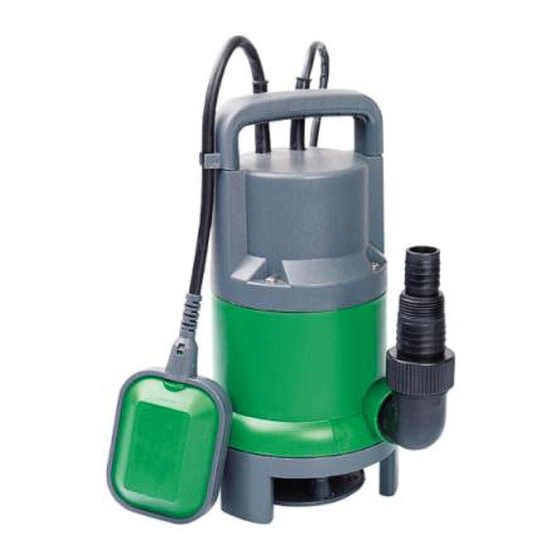

- Page 3 FR – Traductions des instructions d’origine I. Nomenclature III. Consignes de sécurité V. Utilisation II. Caractéristiques techniques IV. Mise en route VI. Entretien et Entreposage I. NOMENCLATURE 1. Câble d’alimentation 2. Poignée 3. Attache de réglage flotteur 4. Trou d’évent 5.
