PML-100 / PML-200 / PML-300 / PML-600
MANUEL D'INSTRUCTIONS
Rainures pour dents de
courroie crantée
3. Si vous souhaitez réparer une courroie crantée HabaSYNC, chargez-
la dans les plaques de jonction ( Fig. 8.4-5 ) :

Retirer la plaque supérieure

Insérez les extrémités de la courroie à assembler en l'ajustant
sur la plaque inférieure, de manière à ce que les dents de la
courroie soient parfaitement logées dans les rainures de la
plaque inférieure et que les extrémités soient placées au centre
de la plaque ;
REMARQUES : Les extrémités de la courroie dentée à
assembler doivent être positionnées au centre des plaques de
jonction.
OBLIGATION !: Utilisez uniquement les plaques de jonction
correspondant au type de courroie dentée HabaSYNC que vous
souhaitez réparer. Reportez-vous à la liste des plaques de
jonction pouvant être fournies avec la machine.

Repositionner la plaque supérieure

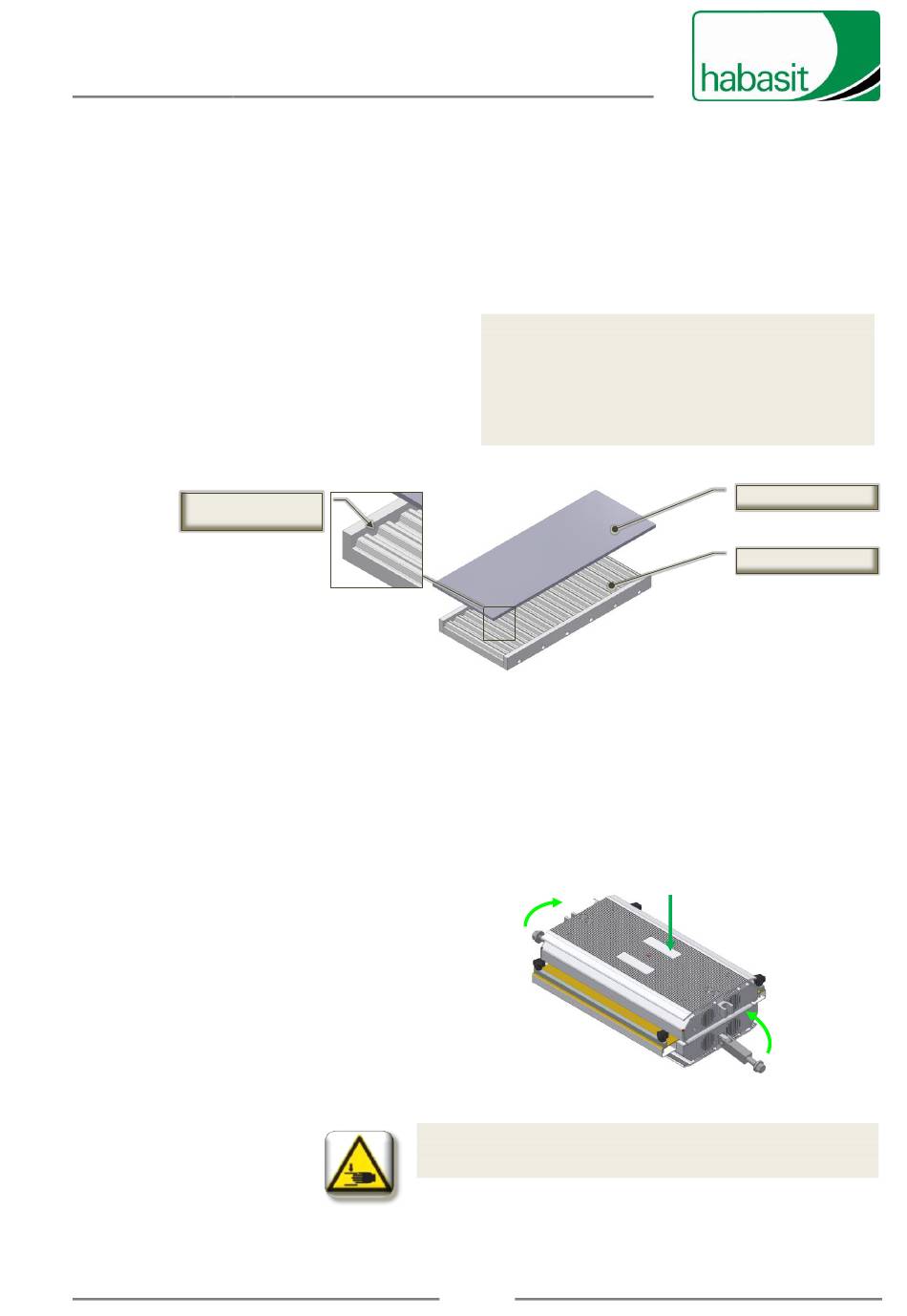

Fig. 8.4-5 - Positionnement de la courroie dentée HabaSYNC sur les plaques de
4. Fermer la presse :

Positionner la plaque supérieure de la presse sur la presse
inférieure (réf. 1, Fig. 8.4-6) ;

Insérer les broches de la plaque inférieure dans les logements à
cet effet de la plaque supérieure (réf. 2, Fig. 8.4-6)

Serrez suffisamment les écrous de blocage de la presse avec la
clé à cliquet fournie, au besoin, sans comprimer la presse ;
2
Fig. 8.4-6 - Fermeture de la presse
ATTENTION !: Lorsque vous déplacez la plaque supérieure de la presse,
maintenez toujours fermement la pièce pour l'empêcher de tomber, et
éviter un risque d'écrasement.
49 / 74
Plaque supérieure
Plaque inférieure ajustée
jonction
1
2
