Plaque de presse supérieure
Le plateau supérieur de la presse (Fig. 7.1-4) est identique à la plaque inférieure, à quelques détails près.
La plaque supérieure de la presse est constituée d'un boîtier en aluminium (Fig. 7.1-4), de forme appropriée pour contenir ses
éléments de commande et être facilement saisi par les mains d'un opérateur.
Sur les deux côtés opposés de la plaque supérieure se trouvent les logements(Fig. 7.1-4) servant à l'insertion de la goupille de
verrouillage placée sur la plaque inférieure, les protecteurs avec grille d'aération pour les ventilateurs de refroidissement (Fig.
7.1-4) et l'indicateur de pression (Fig. 7.1-4) que l'on peut atteindre en serrant les écrous des goupilles de blocage de la plaque (le
levier rouge indique la pression appliquée en bar).
De plus, à l'une de ces deux extrémités se trouve la fixation destinée au connecteur de l'unité de commande (Fig. 7.1-4).
À l'intérieur du boîtier en aluminium de la plaque inférieure on trouve les mêmes éléments que pour la plaque supérieure (voir Fig.
7.1-3).
Protection ventilateurs de
refroidissement avec grille
d'aération
Emplacement pour goupille
de verrouillage avec plaque
inférieure
Boîtier en aluminium

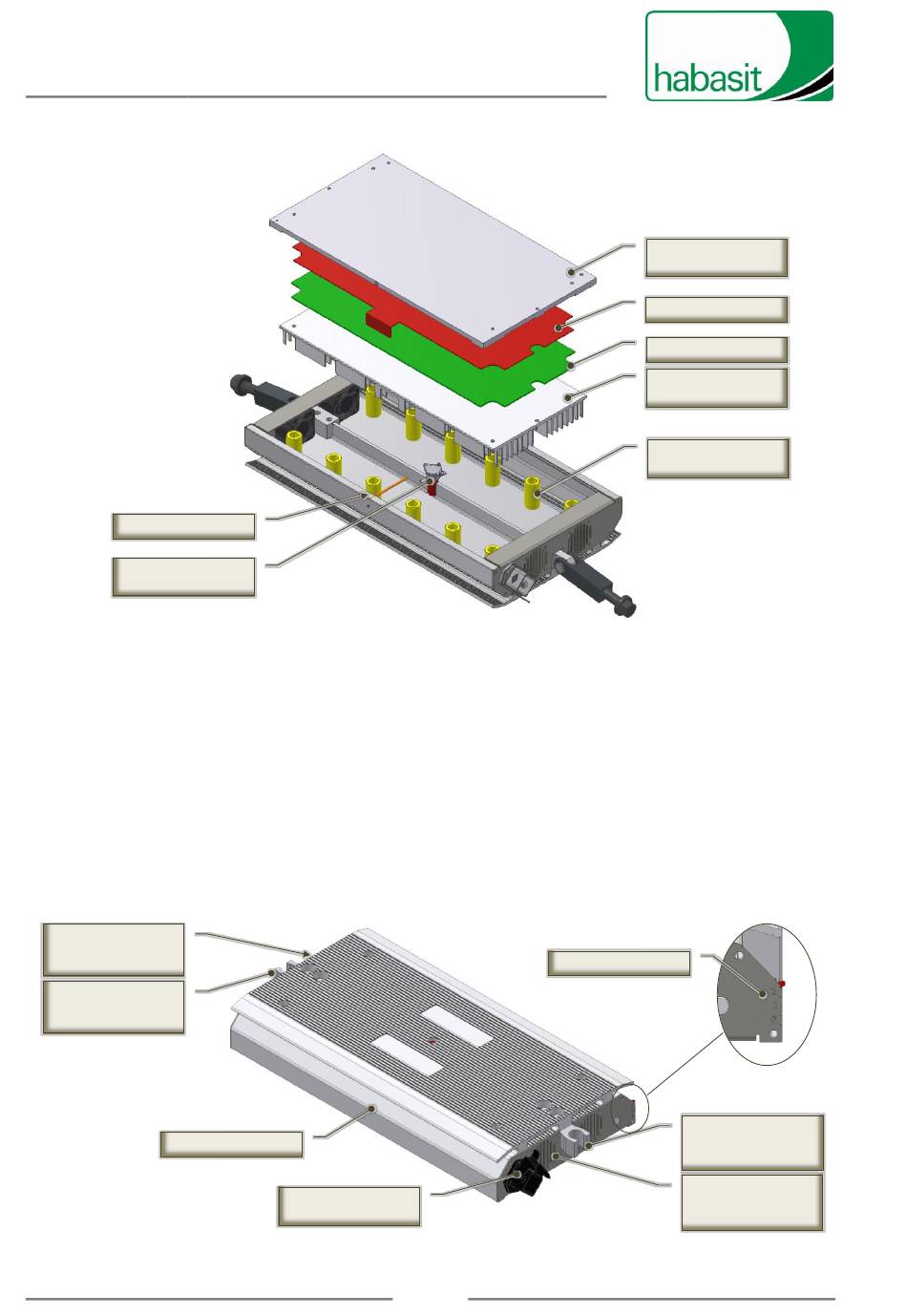

Fig. 7.1-3 - Vue éclatée du plateau inférieur de la presse
Fixation du connecteur de
l'unité de commande
Fig. 7.1-4 - Plaque supérieure de la presse
36 / 74
Plaque chauffante pour
jonction
Résistance en silicone
Tapis en silicone
Dissipateur thermique à
ailettes.
Ressort du système de
pressage
Indicateur de pression
Emplacement pour goupille
de verrouillage avec plaque
inférieure
Protection ventilateurs de
refroidissement avec grille
d'aération
