7.1.4 Plaque de soudage
La plaque de soudure (Fig. 7.1-6), en fibre de verre, permet le positionnement et l'égalisation de la bande Fabric qui doit être
réparée par soudure à chaud. La bande est maintenue en place par les presses à barres avec des boutons de verrouillage.
Plaque supérieure
Bouton de verrouillage
Presseur à barre
7.1.5 Unité de commande
L'unité de commande, modèle PFR-101 (Fig. 7.1-6), permet l'alimentation du corps de la presse et garantit l'exécution automatique
du cycle de soudage.
La tension d'alimentation de ce régulateur détermine la tension d'alimentation de la presse (120 V ou 230 V).
Pour plus d'informations, consulter le paragraphe 5.2.3.
Pour les modalités de réglage et de fonctionnement, consulter le paragraphe 7.2.1 .

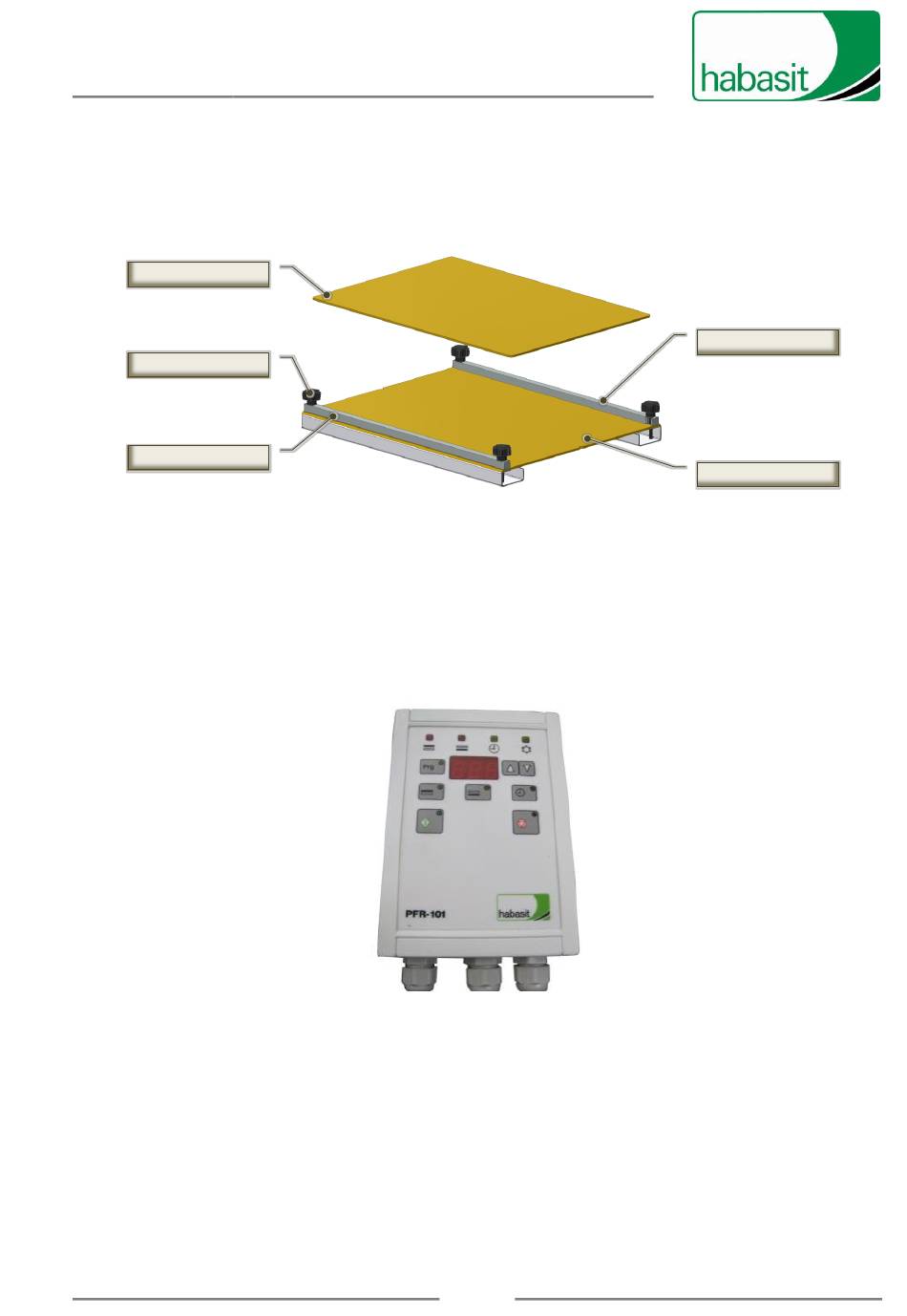

Fig. 7.1-5 - Plaque de soudure
Fig. 7.1-6 Unité de commande PFR-101
37 / 74
Presseur à barre
Plaque inférieure
