Révision : 0.0
Dates: 08.05.2019
PML-100 / PML-200 / PML-300 / PML-600
MANUEL D'INSTRUCTIONS
2.
Filet inférieur en fibre de
verre
Barre de verrouillage de
bande
Boutons de verrouillage
d'une extrémité de la
bande

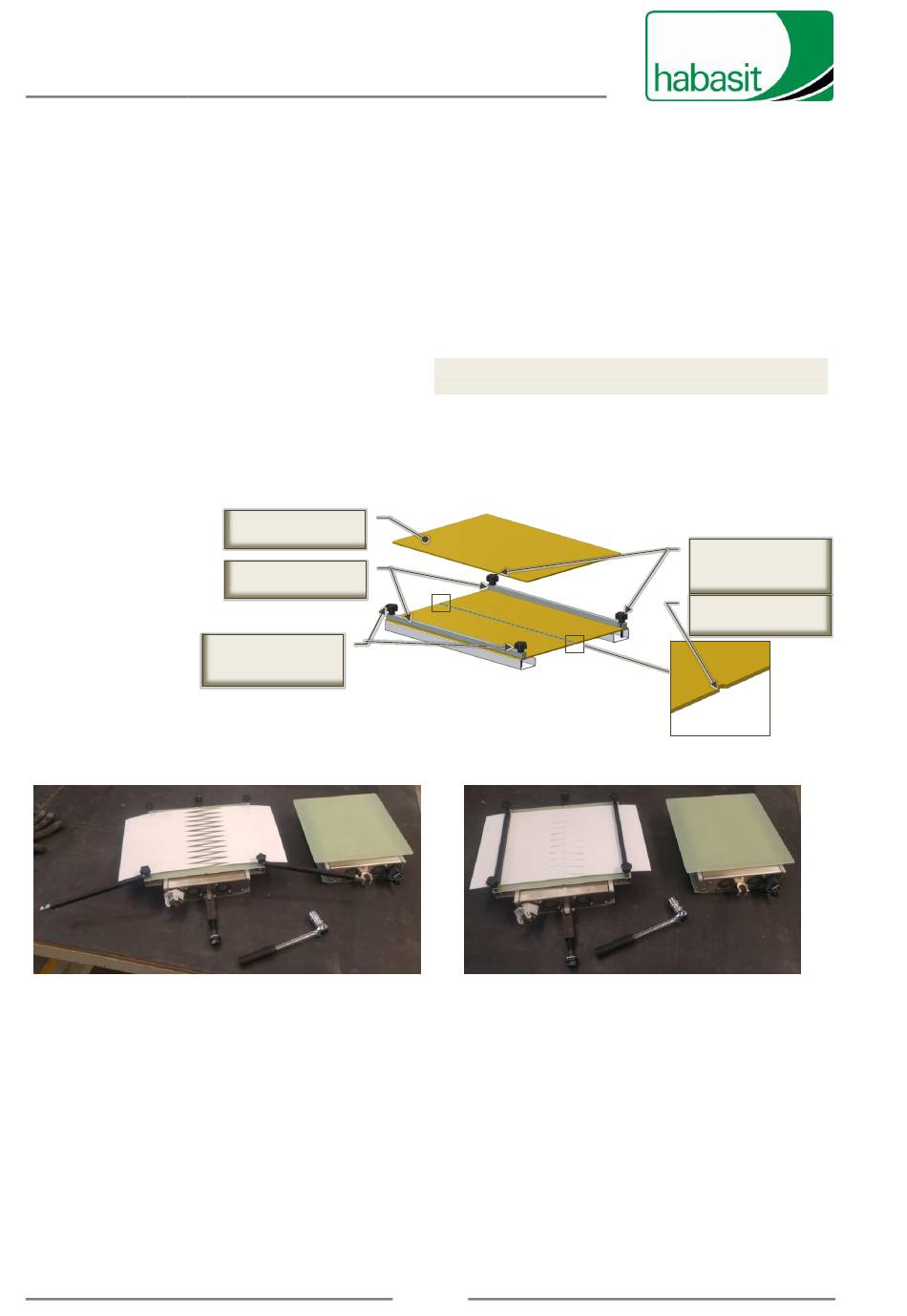

Fig. 8.4-3 - Positionnement de la bande Fabric sur la plaque de jonction (pièces)
Fig. 8.4-4 - Positionnement de la bande Fabric sur la plaque de jonction
Si vous souhaitez réparer un ruban Fabric, chargez-le dans la plaque
de jonction (Fig. 8.4-3 et Fig. 8.4-4) :

Retirez la plaque supérieure en fibre de verre de la plaque de
jonction ;

Desserrez les boutons de fermeture des presseurs à barres ;

Ouvrez les presseurs à barre ;
 Placez le ruban à assembler sur la plaque de fibre de verre
inférieure, de manière à ce que les extrémités s'emboîtent
parfaitement et que la ligne de soudure soit alignée avec les
indications de la plaque de fibre de verre inférieure ;
REMARQUES : Les extrémités de la bande à joindre doivent
être parfaitement alignées et emboîtées.

Repositionnez les presseurs à barre sur la bande et serrez les
boutons de fermeture de manière à ce que la bande soit
bloquée et à niveau. Ne pas trop serrer les boutons de
fermeture ;
 Replacez la plaque supérieure en fibre de verre.
48 / 74
Bouton de verrouillage de
l'autre extrémité de la
bande
Indicateurs d'alignement
de l'extrémité de la bande
