PML-100 / PML-200 / PML-300 / PML-600
MANUEL D'INSTRUCTIONS
7.3
Dispositifs de sécurité
7.3.1
Éléments de protection
7.3.2
Thermostat à réinitialisation manuelle avec
sonde de température
La machine est équipée des dispositifs de sécurité illustrés dans les
paragraphes suivants.
Les éléments de protection sont des pièces de machine utilisées
spécifiquement pour assurer une protection au moyen d'une barrière
physique. Selon leur construction, les éléments de protection peuvent être
appelés casques, couvercles, écrans, portes, éléments de protection
entièrement séparés, etc.
Un protecteur peut agir seul et n'est donc efficace que lorsqu'il est fermé
ou associé à un dispositif d'interverrouillage avec ou sans verrouillage du
protecteur ; dans ce cas, la protection est assurée quelle que soit la
position du protecteur.
Ce qui suit décrit le type de protecteurs utilisés sur la machine :
Vous trouverez ci-après la typologie des protecteurs utilisés sur la
machine : Protecteur fixe - protecteur maintenu en position (donc
fermée) de manière permanente (par soudure, etc.) ou au moyen
d'éléments de fixation (vis, écrous, etc.) qui en rend le
retrait/l'ouverture impossible sans l'utilisation d'outils Fig. 7.3-1).
Protecteur fixe en tôle

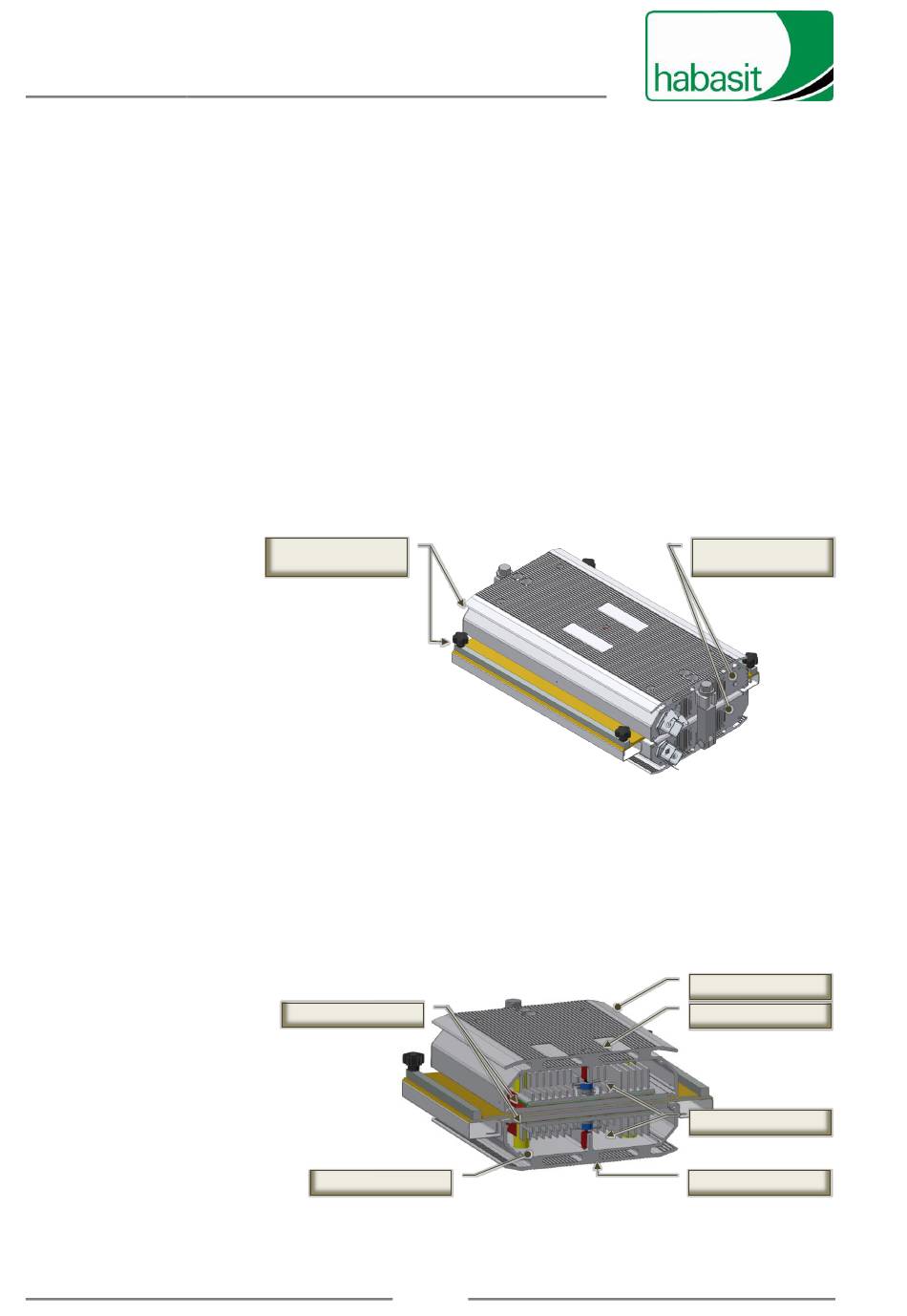

Fig. 7.3-1 - Protecteurs fixes pour la protection des ventilateurs de refroidissement
Le thermostat avec sonde de température est un instrument de commande
qui permet de gérer l'état marche/arrêt d'un système de chauffage.
Le thermostat de sécurité à réinitialisation manuelle désactive la machine
si la température de chauffage réglée et détectée par la sonde est
dépassée. Dans ce cas, il doit être réinitialisé manuellement pour répéter le
cycle de travail.
Cet appareil est monté sur les deux plaques chauffantes de la presse.
Sondes de température
Plaque de presse inférieure
Fig. 7.3-2 - Thermostats de sécurité à réarmement manuel de la machine (vue en
40 / 74
Protecteur fixe en tôle
Bouton de réinitialisation
Bouton de réinitialisation
coupe de la presse)
Plaque de presse
supérieure
supérieur
Thermostats
inférieur
