Utilisation Du Sac De Ramassage; Installation Du Sac De Ramassage - Toro ProLine Recycler 53 Manuel De L'utilisateur

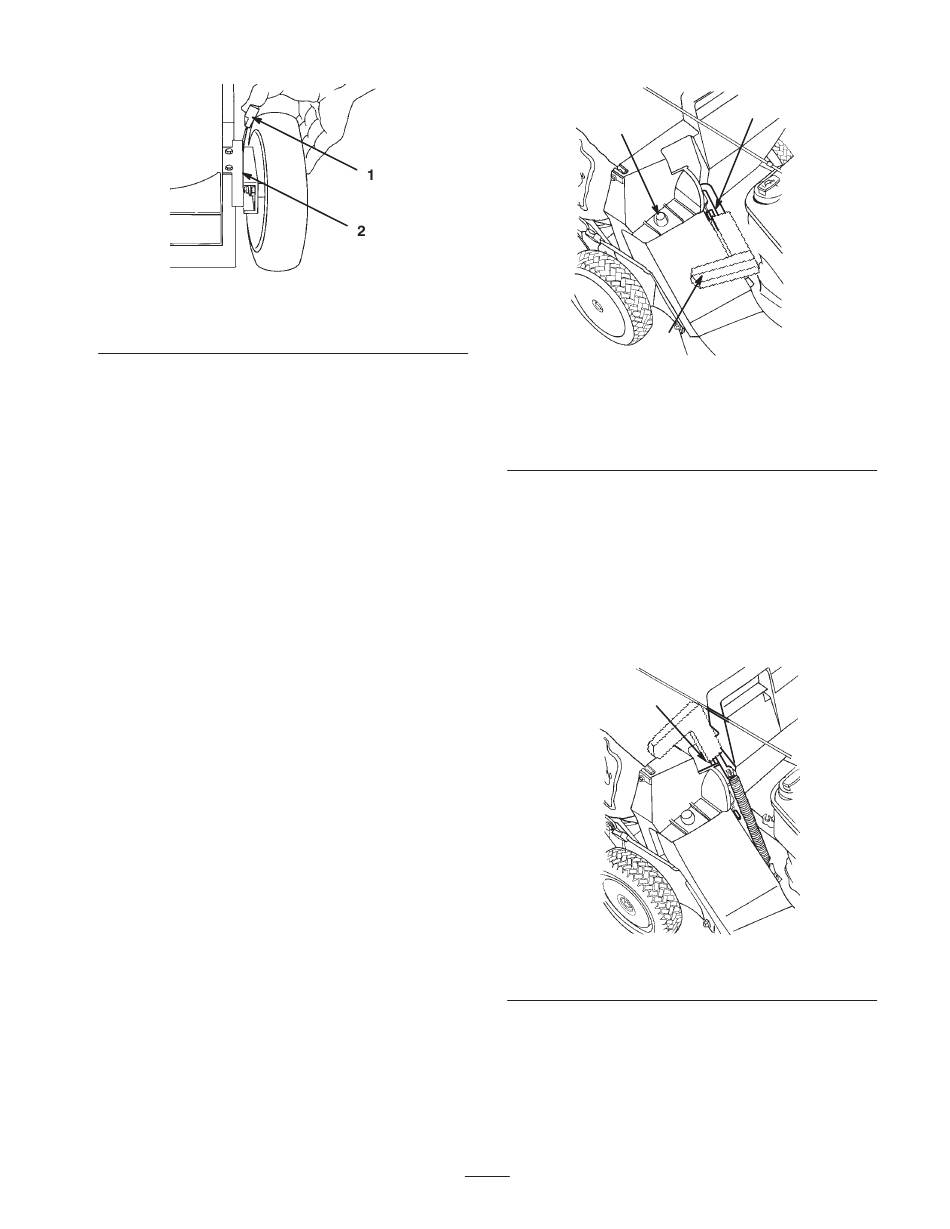

Figure 12
1. Levier de réglage de
hauteur de coupe
Remarque : Vérifiez que l'ergot du levier de réglage
s'engage bien dans l'encoche de la plaque d'usure du
carter.
4. Réglez toutes les roues à la même hauteur de coupe.
Utilisation du sac de
ramassage
A l'occasion, il peut être souhaitable d'utiliser le sac à
herbe pour ramasser l'herbe haute ou très fournie et les
feuilles.

Installation du sac de ramassage

1. Coupez le moteur et attendez l'arrêt de toutes les
pièces mobiles.
2. Vérifiez que la poignée du volet d'éjection est
complètement abaissée vers l'avant et que l'ergot est
bien engagé dans son logement (Fig. 13).
m-225
2. Plaque d'usure du carter
13
1
3
Figure 13
1. Armature du sac sur
l'ergot de retenue
2. Goujon engagé dans
l'arrêt
3. Accrochez le cadre du sac par le trou sur l'ergot de
retenue situé sur l'éjecteur (Fig. 13).
4. Accrochez l'arrière du cadre à la tige de support du
sac.
5. Tirez la poignée du volet d'éjection vers l'avant pour
dégager le goujon de l'arrêt, puis repoussez la poignée
vers l'arrière pour bloquer le goujon dans l'encoche du
sac (Fig. 14).
1
Figure 14
1. Goujon bloqué dans l'encoche du sac
Remarque : Le volet d'éjection dans le carter de la
tondeuse est maintenant ouvert.
2
m–1912
3. Poignée à fond vers
l'avant. Volet d'éjection
fermé
m–1913
