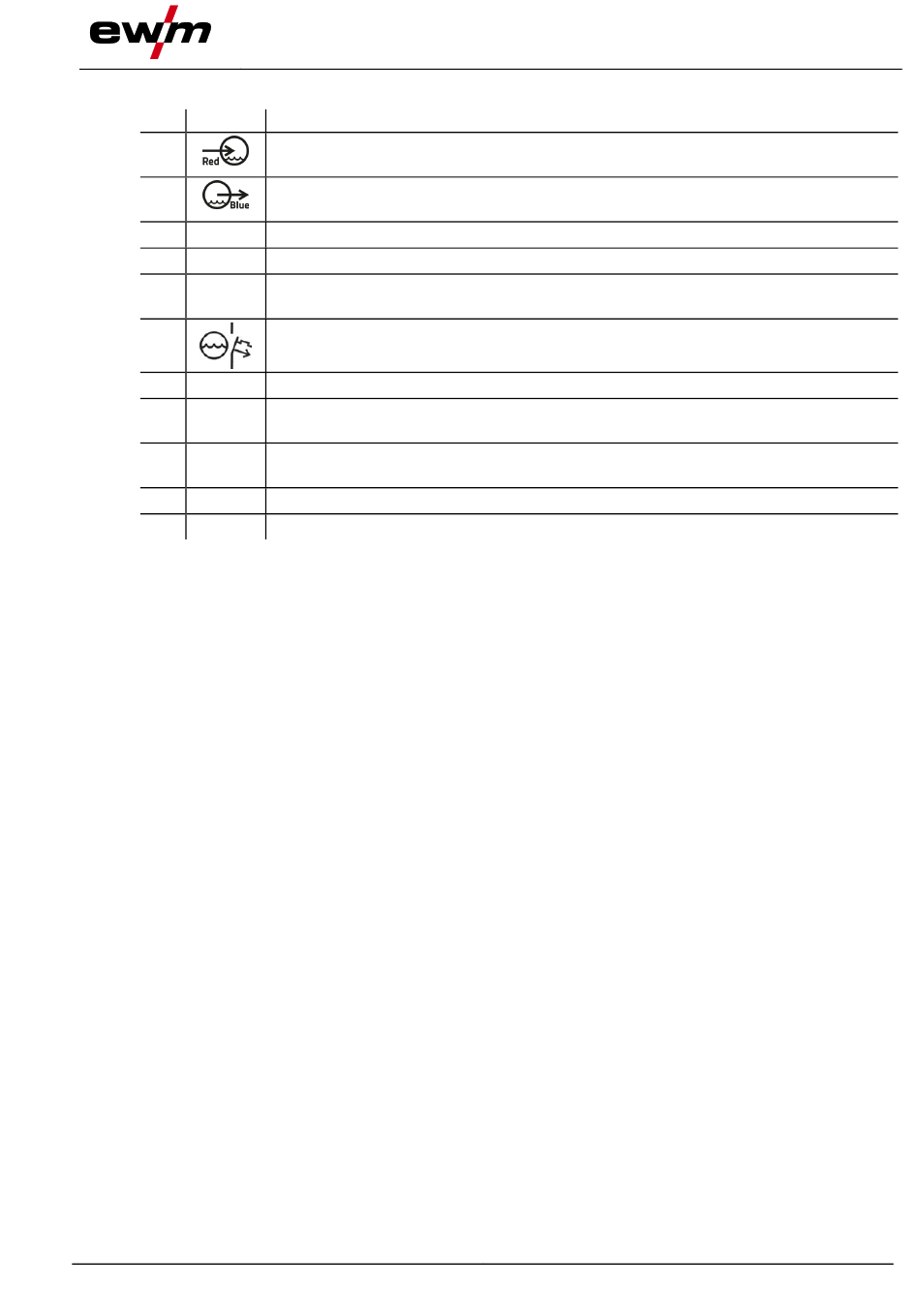

Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
11
099-008598-EW502
27.02.2023
Description du matériel – Aperçu rapide
0
Raccord rapide à obturation rouge
Reflux du réfrigérant de la torche
Raccord rapide à obturation bleu
Montée de réfrigérant vers la torche
Ouverture d'entrée air de refroidissement
Pieds du poste
Capsule quart de tour
Raccorde le refroidisseur et le poste de soudage
Bouton Disjoncteur automatique de la pompe de produit réfrigérant
Rétablir le disjoncteur automatique qui a été déclenché par la pression du bouton
Ouverture de sortie air de refroidissement
Prise de raccordement 8 broches
Circuit de commande du refroidisseur
Prise de raccordement 5 broches
Tension d'alimentation du refroidisseur
Réservoir de produit réfrigérant > voir le chapitre 5.2.3
Couvercle d'obturation du réservoir de produit réfrigérant
Vue avant/vue arrière
15
