5.1.2. Modalità di funzionamento
L'insieme COLORPLUS ECO permette di creare vari scenari luminosi all'interno della piscina, con due diverse possibilità di funzionamento:
Colore fisso: selezione di un colore fisso tra sette possibilità.
Sequenza automatica di colori: selezione tra sette programmi della sequenza di colori. Ogni programma viene definito dal tempo di presenza di
ogni colore e la durata della transizione da un colore all'altro, in base alla seguente tabella:
Mediante ogni pressione del pulsante si realizzerà un cambio di colore o di sequenza. Il ciclo di colori e sequenze è rotativo. Se per esempio
abbiamo il colore 5, alla seguente pressione si otterrà il colore 6, e se si preme di nuovo si otterrà la sequenza 1. Se ci troviamo nella sequenza
7, alla seguente pressione si otterrà il colore 2 che corrisponde al rosso.
Il colore 1, corrisponde al colore bianco e si ottiene mediante una pressione lunga.
5.2. COLORPLUS TOP: controllo mediante il Modulatore e/o il controllo a distanza
Il sistema dispone di 20 modalità di funzionamento: 12 colori fissi e 8 sequenze di colori diversi (vedi paragrafo 5.2.2).
Mediante il Modulatore si controlla l'accensione e lo spegnimento dei faretti, il cambio dei colori e delle sequenze e un timer per lo
spegnimento.
In caso di disporre di controllo a distanza, oltre a realizzare le funzioni del Modulatore, il comando a distanza consente di attivare o disattivare la
presenza dei colori che compongono una sequenza e selezionare il tempo del timer di spegnimento.

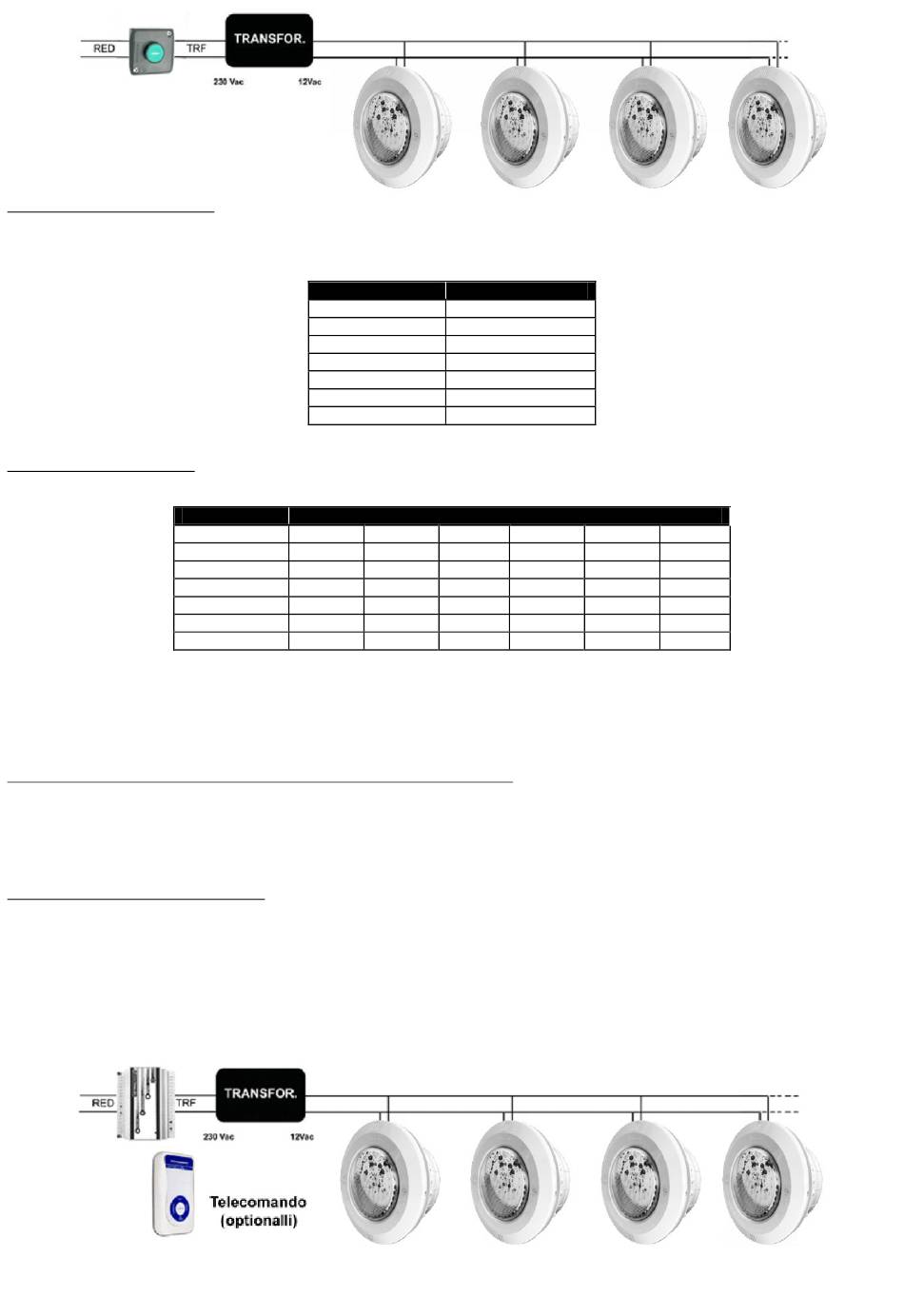

5.2.1 Diagramma di connessione elettrica
Per una corretta installazione, si renderà necessario disporre del Modulatore, del trasformatore e del faro a led. In forma opzionale, questo
sistema può essere controllato con un controllo a distanza.
Il Modulatore si connette alla rete elettrica da 230 V~ac per mezzo dei due morsetti indicati come RETE e si connette al primario del
trasformatore (230 V~ac) per mezzo dei morsetti indicati con TRF (Vedi schema allegato).
Ogni Modulatore, può controllare fino a che un massimo di cinque ribalte.
Il trasformatore deve essere dimensionato in maniera tale da fornire 70 VA per ogni faro a led che si connetta. Per esempio, se si desidera
controllare 4 fari, si renderà necessario connetterli in parallelo a un trasformatore con un minimo di 280 VA.
Ogni Modulatore può controllare fino ad un massimo di 12 faretti a LED.
Dopo aver effettuato la connessione elettrica, per la prima messa in funzione del proiettore si dovrà procedere nella seguente maniera:
Nº DE COLORE
SEQUENZA
1 Rosso
2 Rosso
3 Porpora
4 Rosso
5 Porpora
6 Giallo
7 Verde
COLORE
1 Bianco
2 Rosso
3 Blu
4 Verde
5 Porpora
6 Ciano
7 Giallo
ORDINE DEI COLORI
Blu Verde Porpora
Verde Ciano Blu
Ciano Giallo
Blu Verde
Ciano Giallo
Porpora Ciano
Rosso Blu
14
Ciano Giallo
Porpora Giallo
- - -
- - -
- - -
- - -
- - -
