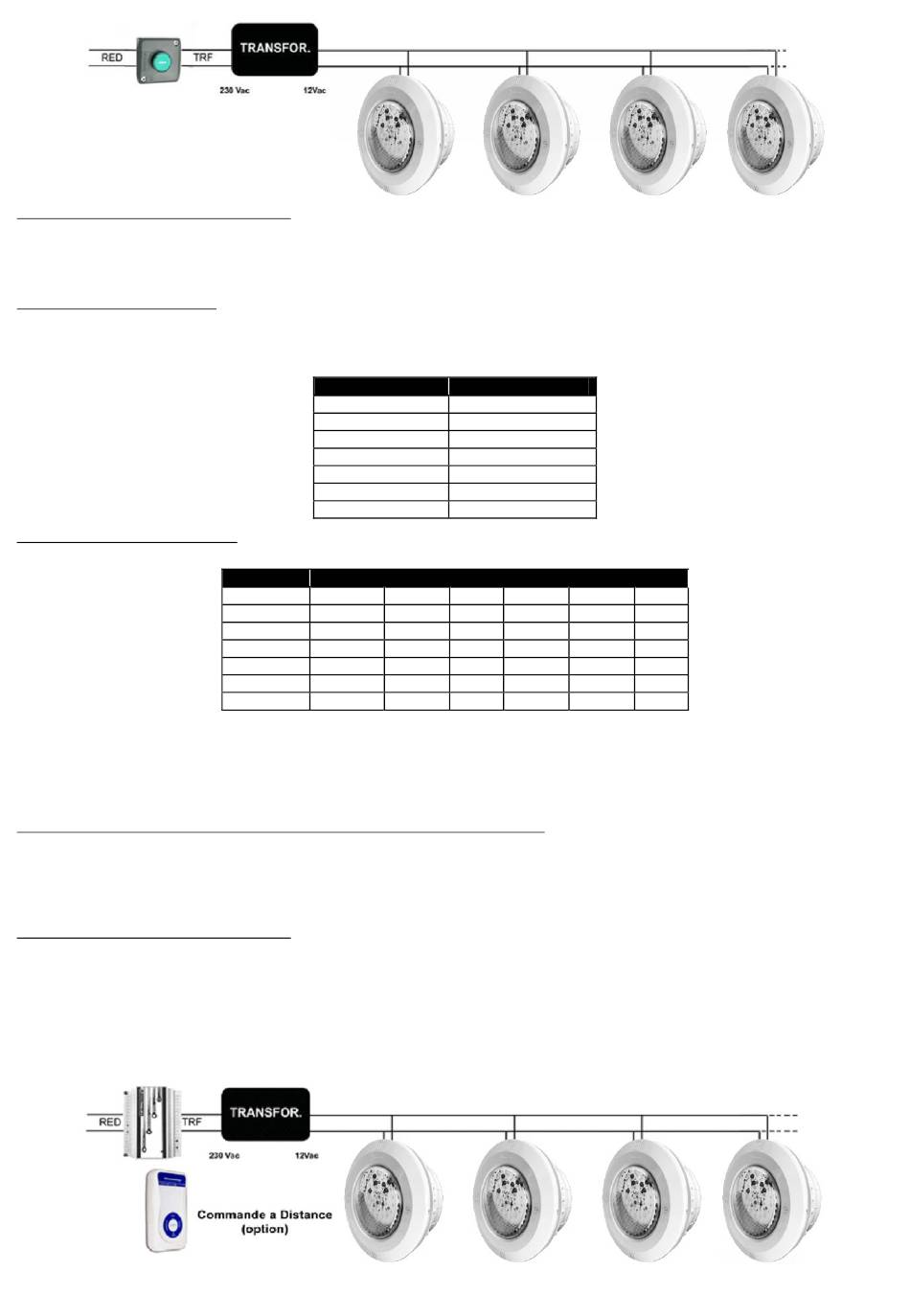

5.1.1 Diagramme du branchement électrique
Le système COLORPLUS ECO se compose du/des lampe/s, du transformateur et du bouton-poussoir normalement fermé (NC).
Le transformateur doit être dimensionné pour fournir 70VA sur chaque lampe à leds qui y est branché. Par exemple, si vous souhaitez contrôler
4 projecteurs, vous devez les connecter en parallèle à un transformateur d'au moins 280VA. Le bouton-poussoir devra être dimensionné pour
supporter la puissance consommée par le nombre des lampes de l'installation.

5.1.2. Modes de fonctionnement

Le bloc COLORPLUS ECO permet de créer des différentes ambiances décoratives et lumineuses à l'intérieur de la piscine avec deux possibilités
de fonctionnement :
Couleur fixe : Sélection d'une couleur fixe parmi sept couleurs proposées.
Séquence automatique de couleurs : Sélection entre sept programmes de la séquence de couleurs. Chaque programme est défini par le temps
de présence de chaque couleur et la durée de la transition d'une couleur à une autre selon le tableau suivant :
Chaque fois que vous appuyez sur le bouton-poussoir, vous effectuez un changement de couleur ou de séquence. Le cycle des couleurs et des
séquences est rotatif. Si par exemple vous avez la couleur 6, la prochaine fois que vous appuierez sur le bouton-poussoir, vous obtiendrez la
couleur 7 et, si vous appuyez encore une fois dessus, vous obtiendrez la séquence 1.
Si vous êtes sur la séquence 7, en appuyant une fois de plus sur le bouton, vous obtiendrez la couleur 2 qui correspond au rouge.
La couleur 1 correspond à la couleur blanche et s'obtient en appuyant longuement sur le bouton-poussoir.
5.2. COLORPLUS TOP : contrôle au moyen du Modulateur et/ou du Contrôle à distance
Le système dispose de 20 modes de fonctionnement : 12 couleurs fixes et 8 séquences de couleurs différentes (consulter le paragraphe 5.2.2).
Le Modulateur permet de contrôler l'allumage et l'extinction des projecteurs, les changements de couleurs et de séquences et une temporisation
d'extinction.
Si vous disposez du contrôle à distance, en plus de réaliser les fonctions du modulateur, la commande à distance vous permettra d'activer ou de
désactiver la présence des couleurs composant une séquence et de sélectionner le temps de temporisation d'extinction.
5.2.1 Diagramme du branchement électrique
Pour pouvoir l'installer correctement, nous avons besoin du Modulateur, du transformateur et finalement du lampe à voyants lumineux. Ce
système peut, optionnellement, être contrôlé par un Contrôle à distance.
Le Modulateur se branche sur le réseau électrique de 230 V~ac au moyen des deux bornes signalées RED et se connecte au primaire du
transformateur (230 V~ac) grâce aux bornes signalées TRF (Voir schéma ci-joint).
Chaque Modulateur, il peut contrôler jusqu'à un maximum de cinq projecteurs.
Le transformateur doit être dimensionné pour fournir 70 VA sur chaque lampe à voyants qui est connecté. Par exemple, si nous voulons
contrôler 4 lampes, nous devons les brancher en parallèle sur un transformateur d'au moins 280VA.
Chaque Modulateur peut contrôler jusqu'à un maximum de 12 projecteurs à LEDS.
Nº DE COULEUR
1
2
3
4
5
6
7
SÉQUENCE
1 Rouge
2 Rouge
3 Pourpre Cyan
4 Rouge
5 Pourpre Cyan
6 Jaune Pourpre
7 Vert Rouge
COULEUR
Blanc
Rouge
Bleu
Vert
Pourpre
Cyan
Jaune

ORDRE DES COULEURS

Bleu Vert Pourpre
Vert Cyan Bleu
Jaune -
Bleu Vert -
Jaune -
Cyan -
Bleu -
6
Cyan Jaune
Pourpre Jaune
- -
- -
- -
- -
- -
