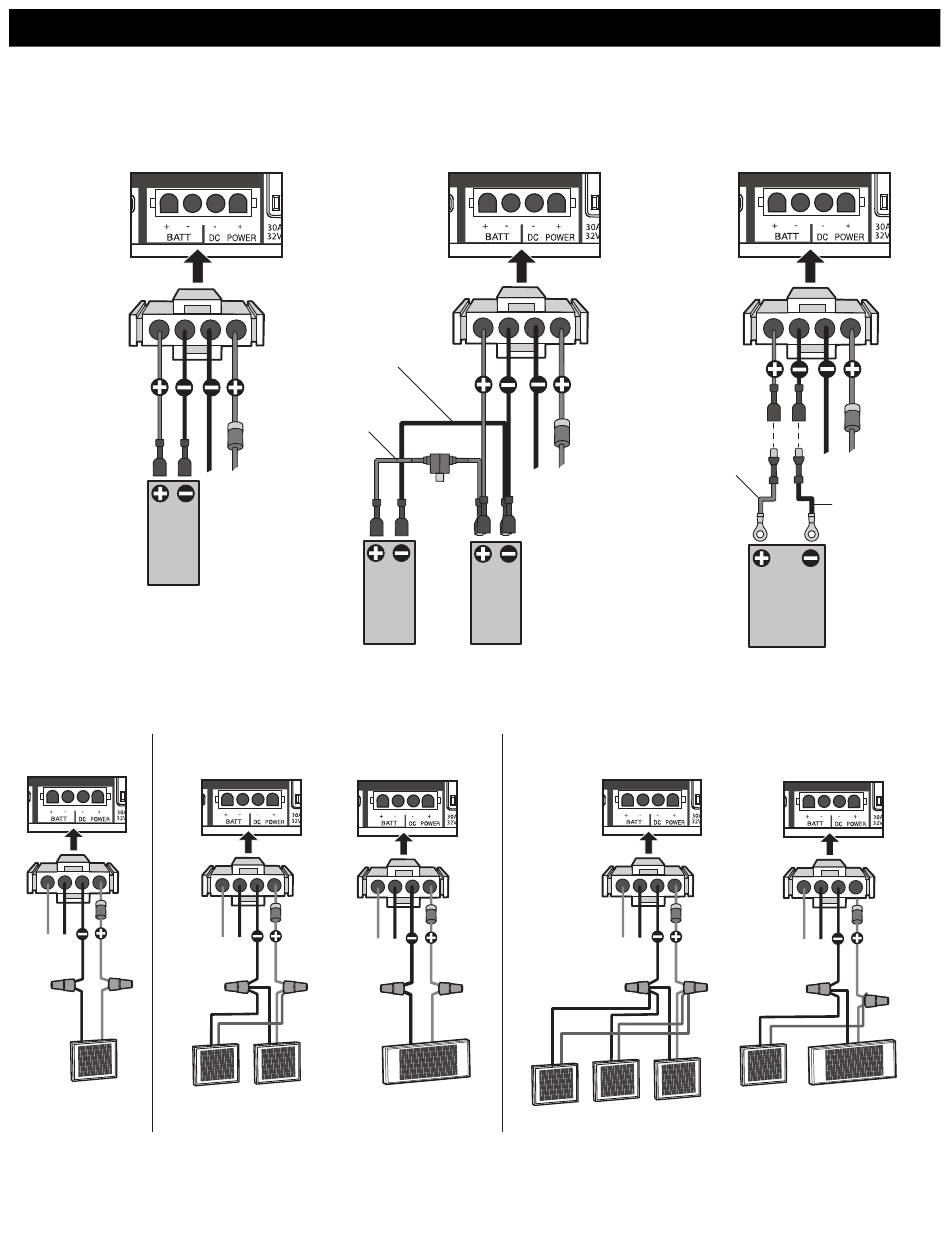

Câblez les batteries
Les applications de panneaux solaires nécessitent le kit de harnais solaire modèle K94-37236, voir Accessoires.
vers l'entrée « BATT DC
POWER » (ali. cc batt.)
de la carte de contrôle
UNE BATTERIE 7AH
Câblez les panneaux solaires
APPLICATION DE 10W
EN PARALLÈLE
Vers la(les)
Vers la(les)
batterie(s)
10 W
Passez à la section Portail double (le cas échéant) ou à la section Réglage.
vers l'entrée « BATT DC
POWER » (ali. cc batt.)
de la carte de contrôle
Fil de liaison noir
pour deux connexions
de batterie 7AH
Fil de liaison rouge
pour deux connexions
batterie 33AH
vers les panneaux
solaires
DEUX BATTERIES 7AH
EN PARALLÈLE
APPLICATION DE 20W
EN PARALLÈLE
Vers la(les)
batterie(s)
batterie(s)
10 W
10 W
ANNEXE 46
Fusible
vers les panneaux
solaires
20W
10 W
51
vers l'entrée « BATT DC
POWER » (ali. cc batt.)
de la carte de contrôle
Fil rouge pour les
connexions de
batterie 33AH
UNE BATTERIE 33AH
APPLICATION DE 30W
EN PARALLÈLE
Vers la(les)
batterie(s)
10 W
10 W
10 W
vers les panneaux
solaires
Fil noir pour les
connexions de
batterie 33AH
Vers la(les)
batterie(s)
20W
