Batterie 7AH

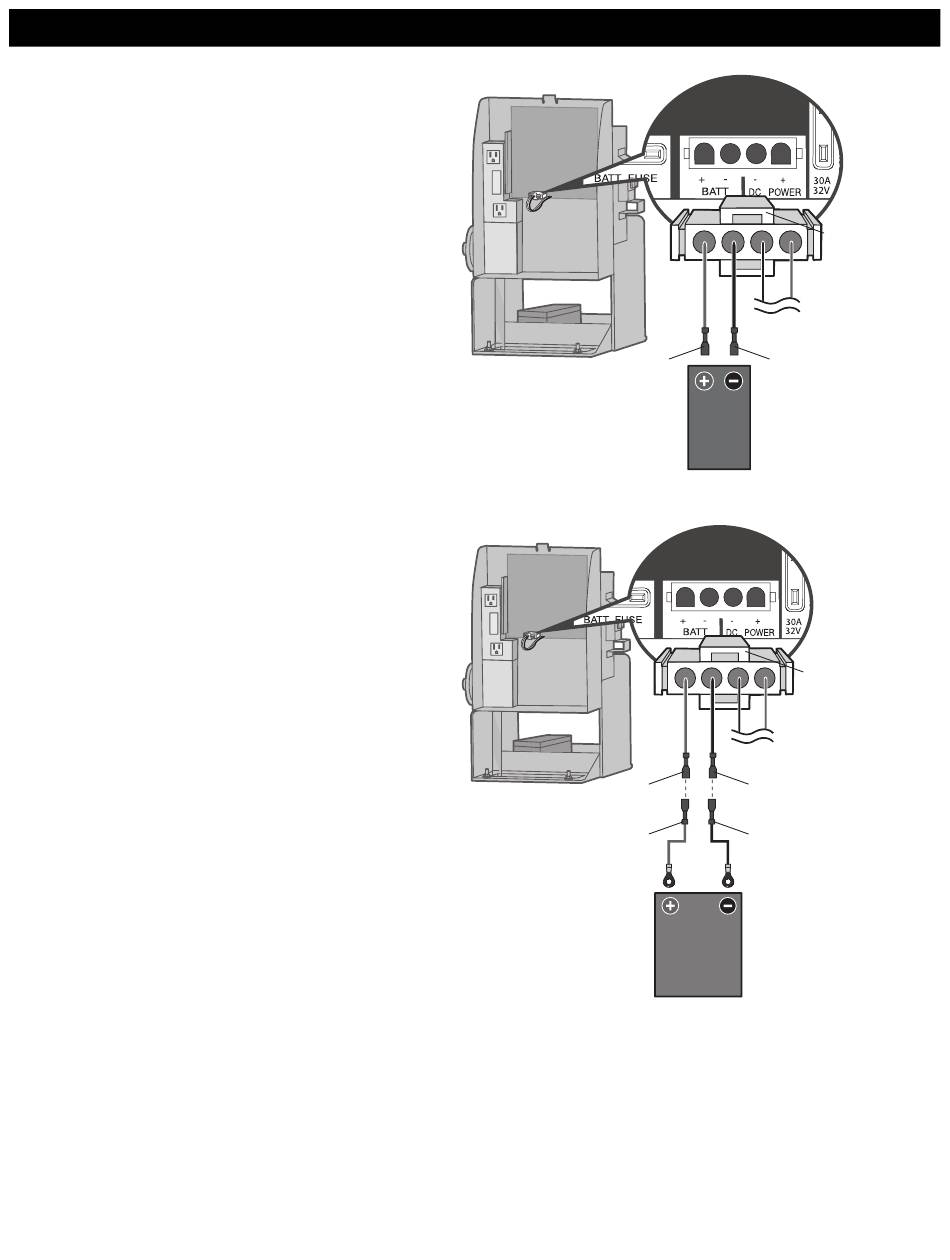

1. Débranchez le transformateur.
2. Débranchez la fiche J15 étiquetée BATT sur la carte de contrôle en
serrant la fiche et en la tirant de la carte de contrôle. Ceci déconnecte
l'alimentation ca/cc de la carte de contrôle.
3. Connectez le fil rouge de la fiche J15 à la borne positive (+) de la batterie.
4. Connectez le fil noir de la fiche J15 à la borne négative (-) de la batterie.
5. Rebranchez la fiche J15 dans la carte de contrôle. Cela va mettre la carte
de contrôle sous tension. REMARQUE : Vous pouvez voir une petite
étincelle lorsque vous branchez la fiche J15 sur la carte.
6. Branchez le transformateur.
Batterie 33AH
Pour utiliser une batterie 33AH à la place de la batterie 7AH, suivez les
instructions ci-dessous. L'application 33AH nécessite le faisceau de
câbles 33AH (modèle K94-37236).
1. Débranchez le transformateur.
2. Débranchez la fiche J15 étiquetée BATT sur la carte de contrôle en
serrant la fiche et en la tirant de la carte de contrôle. Ceci déconnecte
l'alimentation ca/cc de la carte de contrôle. Jetez cette fiche et ce faisceau
J15.
3. Connectez une extrémité du fil rouge (+) du nouveau kit de harnais câblé
au fil rouge de la nouvelle fiche J15 comme indiqué. Connectez l'autre
extrémité du fil rouge (+) à la borne positive (+) de la batterie comme
indiqué.
4. Connectez une extrémité du fil noir (-) du nouveau kit de harnais au fil noir
de la nouvelle fiche J15 comme indiqué. Connectez l'autre extrémité du fil
noir (-) à la borne négative (-) de la batterie comme indiqué.
5. Reconnectez la fiche J15 dans la carte de contrôle. REMARQUE : Vous
pouvez voir une petite étincelle lorsque vous branchez la fiche J15 sur la
carte.
6. Branchez le transformateur.
INSTALLATION
18
Fils solaires
Rouge (+)
Batteries 7AH
Fils solaires
Rouge (+)
Noir (-)
Fil rouge (+) du
Fil noir (-) du
nouveau kit de
nouveau kit de
harnais de
harnais de
câbles
câbles
Batteries 33AH
Fiche J15
Noir (-)
Fiche J15
(Nouveau
harnais
de câbles
Modèle
K94-37236)
