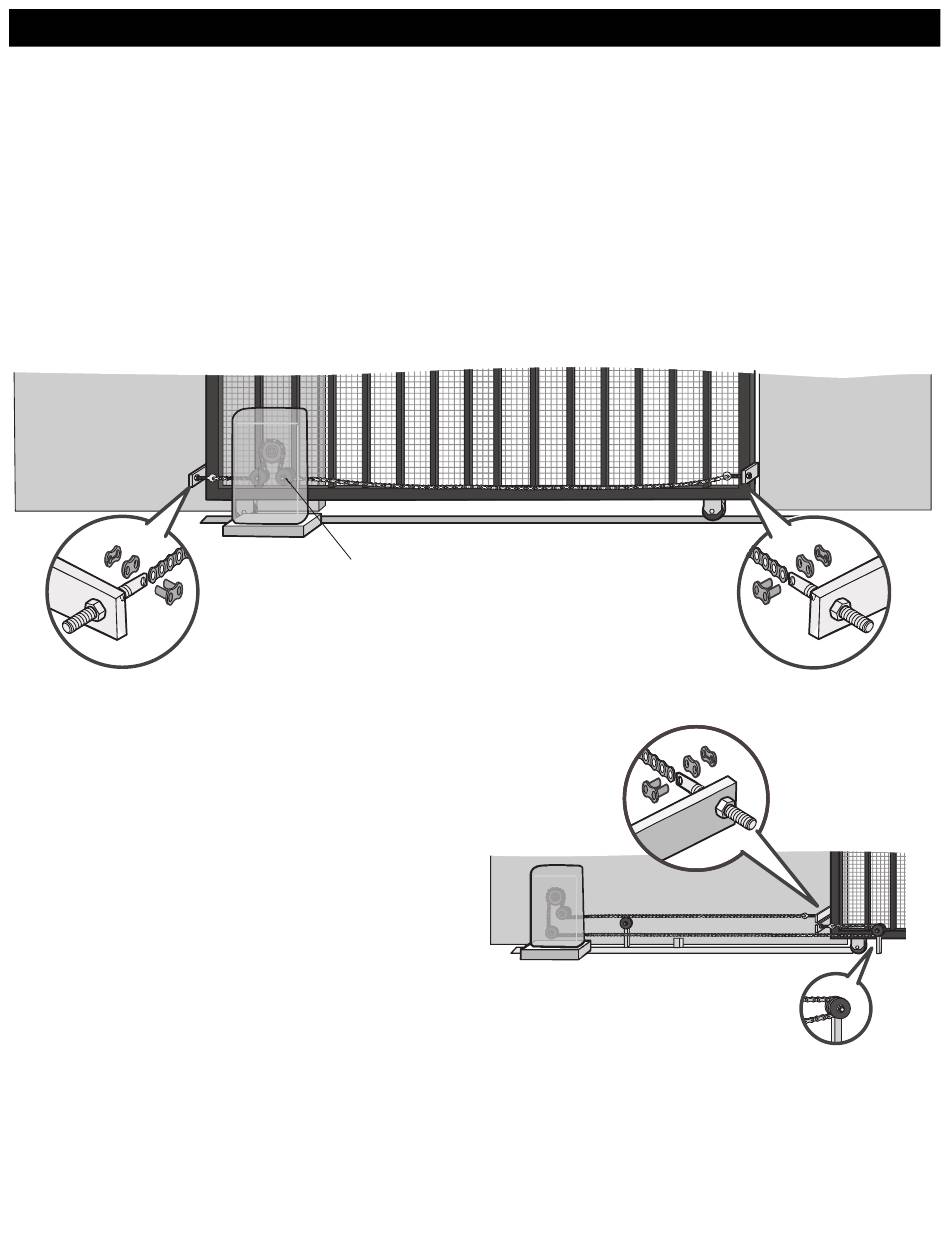

Étape 3 Attacher la chaîne
Installation standard
NE faites PAS fonctionner l'opérateur avant d'avoir reçu des instructions.
1. Ouvrez manuellement le portail et alignez le support avant de façon à ce que la chaîne soit au même niveau que la poulie de tension et parallèle au sol. Soudez le
support avant dans cette position.
2. Fermez manuellement le portail et alignez le support arrière de façon à ce que la chaîne soit au même niveau que la poulie de tension et parallèle au sol. Soudez le
support arrière dans cette position.
3. Faites passer la chaîne par l'opérateur.
4. Connectez la chaîne aux supports à l'aide des boulons à œil. La chaîne ne doit pas être trop serrée ou avoir trop de mou.
REMARQUE : La chaîne ne doit pas présenter plus de 2,5 cm d'affaissement par 3 m de longueur.
Support arrière
Installation arrière
NE faites PAS fonctionner l'opérateur avant d'avoir reçu des
instructions.
REMARQUE : Cette installation nécessite deux poulies de renvoi
supplémentaires. Assurez-vous que tous les points de pincement exposés sont
protégés. Reportez-vous aux données sur la construction du portail, page 5.
1. Déplacez la poulie arrière vers le trou inférieur de l'opérateur.
2. Fermez manuellement le portail et alignez le support inférieur de manière
à ce que la chaîne soit au niveau de la poulie de renvoi inférieure et
parallèle au sol. Soudez le support inférieur dans cette position.
3. Alignez le support supérieur de manière à ce que la chaîne soit de niveau
avec la poulie de tension supérieure et parallèle au sol. Soudez le support
supérieur dans cette position.
4. Faites passer la chaîne par l'opérateur.
5. Connectez la chaîne aux supports à l'aide des boulons à œil. La chaîne ne
doit pas être trop serrée ou avoir trop de mou.
REMARQUE : La chaîne ne doit pas présenter plus de 2,5 cm d'affaissement
par 3 m de longueur.
INSTALLATION
Poulie de tension
13
Support avant
La poulie de tension
DOIT avoir un couvercle
de sécurité.
