Verrous
Maglock (2 bornes, N.F. et COM)
Sortie contact relais, sortie normalement fermée (N.F.) pour les maglocks.
Le relais s'active avant l'activation du moteur et pendant son fonctionnement.
Le relais est désactivé lorsque le moteur est arrêté.
Câblage divers
Poste de commande à trois boutons (4 bornes)
• OUVERT et COM : Ouvre un portail fermé. Ouverture forcée (l'interrupteur
maintenu annule les sécurités externes et réinitialise la condition d'alarme). Si elle
est maintenue, elle met en pause le programmateur de fermeture à la limite
d'ouverture. Ouvre un portail qui se ferme et maintient un portail ouvert (dans la
limite du champ de vision).
• FERMER et COM : Ferme un portail ouvert. Fermeture forcée (l'interrupteur
maintenu outrepasse les sécurités externes et réinitialise les conditions d'alarme
en ligne de mire)
• ARRÊT et COM : Arrête un portail en mouvement. Arrêt forcé (l'interrupteur
maintenu annule les commandes d'ouverture et de fermeture et réinitialise la
condition d'alarme). Si elle est maintenue, elle met en pause le programmateur de
fermeture à la limite d'ouverture. Remplace les commandes d'ouverture et de
fermeture (en ligne de mire).
Entrée des pompiers (2 bornes)
Agit comme une ouverture forcée.
L'entrée maintenue annule (ignore) les sécurités externes (cellule photoélectrique et
bord), met en pause la logique de l'entrée momentanée du programmateur de
fermeture alors que la commande à bouton unique et les sécurités restent actives,
réactive le programmateur de fermeture.
Alimentation des accessoires 12 Vcc, MAX 500 mA (4
bornes)
• COMMUTÉ : Activé par le mouvement du portail et à la limite d'ouverture lorsque la
minuterie de fermeture est active. S'éteint 5 secondes après le mouvement.
• NON COMMUTÉ : Tension de 12 Vcc pour alimenter les accessoires, toujours
activé.

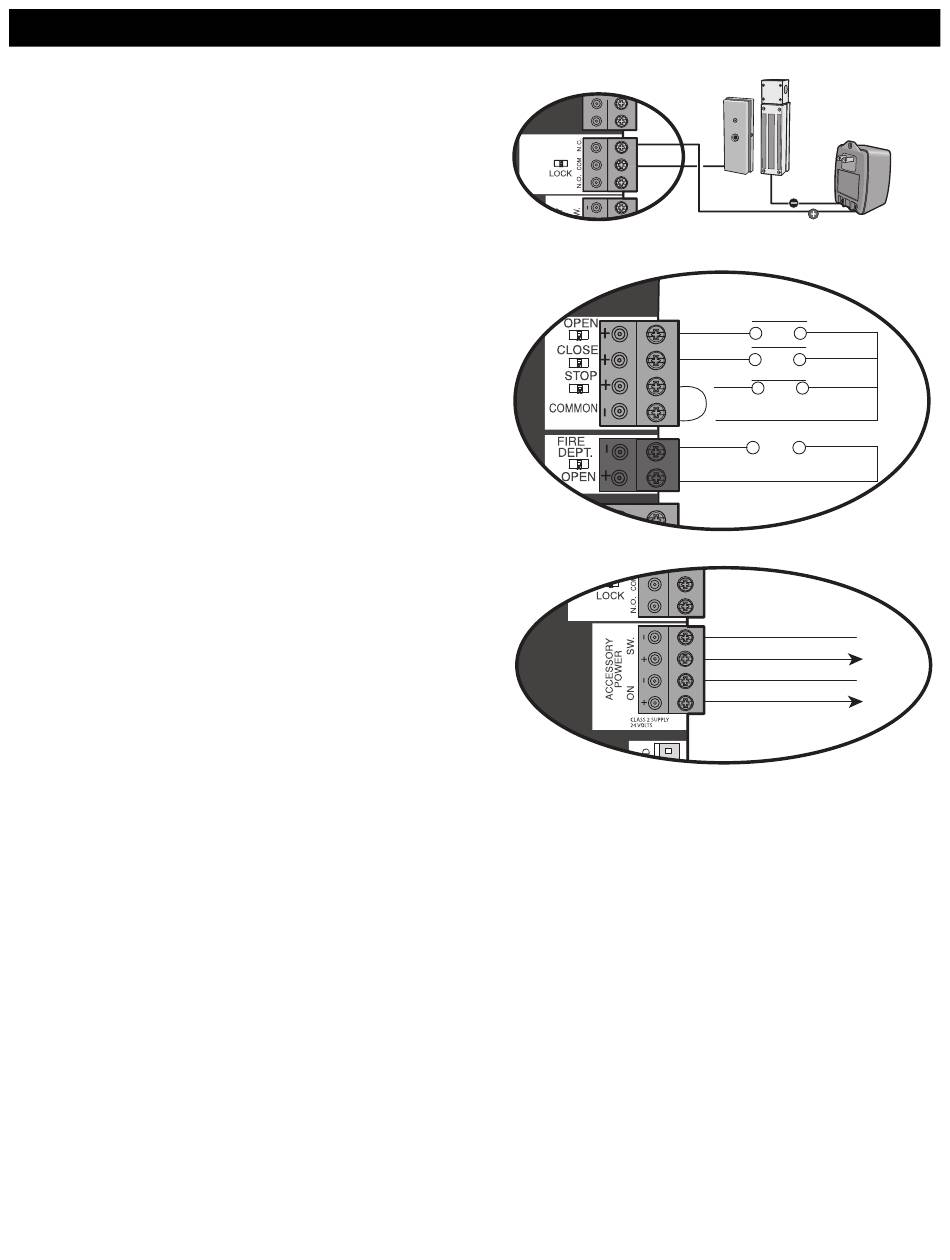

CÂBLAGE D'ACCESSOIRES
34
CARTE DE CONTRÔLE
CARTE DE CONTRÔLE PRINCIPALE
Poste de commande à trois
boutons
Ouvrir
Fermer
Arrêt
Com
Pompiers
Com
Pompiers
CARTE DE CONTRÔLE PRINCIPALE
Alimentation des accessoires
commutée
Com (-)
Alimentation Acc +12 Vcc
Com (-)
Alimentation Acc +12 Vcc
Alimentation auxiliaire
non commutée
MAGLOCK
(NON
FOURNI)
N.F.
