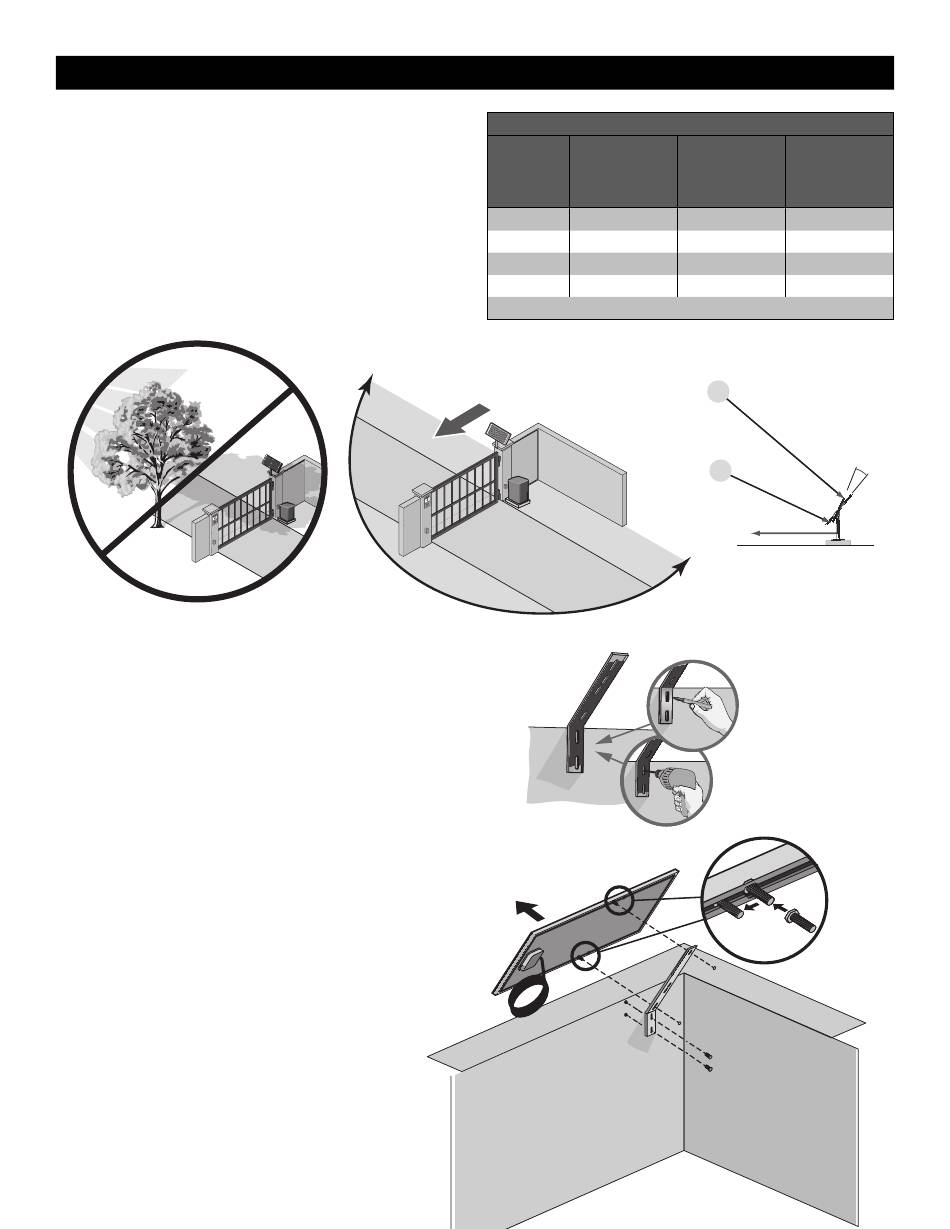

Position
L'emplacement du ou des panneaux est essentiel à la réussite de l'installation. En
général, le(s) panneau(x) doit (doivent) être monté(s) en utilisant l'équerre
fournie, orientée plein sud. Le ou les panneaux solaires devraient être installés
dans une zone où il n'y a pas d'obstruction ou d'ombre causée par des bâtiments
ou des arbres. S'il n'y a pas d'ombre formée par le ou les panneau solaires, la
batterie n'est pas en train de charger.
REMARQUE : Les grands arbres ou les bâtiments qui ne font pas d'ombre au(x)
panneau(x) solaire(s) en été peuvent en faire pendant les mois d'hiver lorsque le
soleil est plus bas dans le ciel.
Position du soleil
Installation
Les panneaux solaires DOIVENT être installés face au sud. Utilisez une
boussole pour déterminer la direction. Des instructions générales pour
l'installation des panneaux solaires se trouvent ci-dessous. Votre installation
peut varier légèrement selon le panneau solaire acheté.
1. Placez le support de fixation sur la surface de montage. Marquez et
percez les trous.
2. Fixez le panneau solaire sur les supports de fixation en utilisant les
boulons à six pans, les écrous à six pans et les rondelles fournies.
3. Fixez le panneau solaire à la surface de montage à l'aide des tirefonds
fournis.
ANNEXE 46
CALIBRE DE
FIL
AMÉRICAIN
(AWG)
16
14
12
10
Hypothèses du tableau : fil de cuivre, 65 °C, 5% de chute, 30 V nominal
CONSEIL : La zone autour du ou des panneaux solaires
doit être exempte d'ombres ou d'obstructions
au soleil sur un arc de 180° d'est en ouest.
Sud
Surface de montage
Panneau monté
Doit être orienté vers le sud
Surface de montage
50
LONGUEUR MAXIMALE DU FIL
20 WATTS DE
40 WATTS DE
PANNEAUX
PANNEAUX
235 (71,6 m)
115 (35,1 m)
375 (114,3 m)
190 (57,9 m)
600 (182,9 m)
300 (91,4 m)
940 (286,5 m)
475 (144,8 m)
Hauteur du soleil d'été
Hauteur du soleil en hiver
Sud
CONSEIL : Pour optimiser le système
en hiver, l'angle peut être augmenté
180°
de 15° supplémentaires (panneau(x)
solaire(s) plus à la verticale).
60 WATTS DE
PANNEAUX
80 (24,4 m)
125 (38,1 m)
200 (61 m)
315 (96 m)
Jusqu'à 15°
